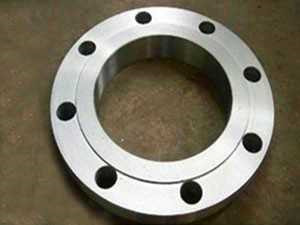

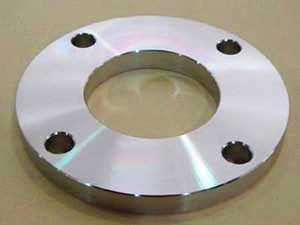

突面对焊环带颈松套钢制管法兰国家标准

Loose hubbed steel pipe flanges with welding neck collar with raised face

1 范围

本标准规定了公称压力PN 为2.0、5.0、11.0、15.0、26.0 和42.0MPa 的突面对焊环带颈松套钢制管法兰的型式和尺寸。

本标准适用于公称压力PN2.0～PN42.0MPa的突面对焊环带颈松套钢制管法兰。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 9112—2000 钢制管法兰 类型与参数

GB/T 9124—2000 钢制管法兰 技术条件

3 法兰的型式与尺寸

PN2.0、PN5.0、PN11.0、PN15.0、PN26.0 和PN42.0MPa 突面对焊环带颈松套钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表6的规定。

4 法兰的技术要求

4.1 法兰的技术要求应符合GB/T 9124的规定。

4.2 法兰在不同温度下的最大无冲击工作压力应符合GB/T 9124—2000附录A(标准的附录)的规定。

4.3 法兰的焊接接头型式和坡口尺寸应符合GB/T 9124—2000附录B(提示的附录)的规定。

5 标记

5.1 法兰应按公称通径、公称压力、密封面型式代号和标准编号进行标记。

5.2 法兰密封面的型式代号应符合GB/T 9112的规定。

5.3 标记示例

公称通径80mm、公称压力5.0MPa(50bar)的突面对焊环带颈松套钢制管法兰：法兰 DN80-PNS0 RF GB/T 9118.1—2000

注：t1为短节壁厚，一般为钢管壁厚；t2应不小于钢管最小壁厚。

图 1 突面（RF）对焊环带颈松套钢制管法兰（适用于PN2.0、PN5.0、PN11.0、PN15.0、PN26.0和PN42.0MPa）
