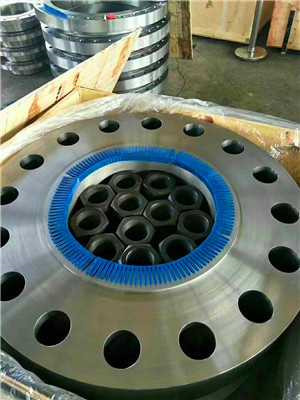

环连接面对焊钢制管法兰国家标准 Steel pipe welding neck flanges with ring-joint face
1 范围
本标准规定了公称压力PN 为2.0、5.0、11.0、15.0、26.0 和42.0MPa 的环连接面对焊钢制管法兰的型式和尺寸。
本标准适用于公称压力PN2.0~PN42.0MPa的环连接面对焊钢制管法兰。
2 引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 9112—2000 钢制管法兰 类型与参数
GB/T 9124—2000 钢制管法兰 技术条件
3 法兰的型式与尺寸
PN2.0、PN5.0、PN11. 0、PN15.0、PN26.0和PN42.0MPa环连接面对焊钢制管法兰的型式应符合图1的规定,尺寸应符合表1~表6的规定。
4 法兰的技术要求
4.1 法兰的技术要求应符合GB/T 9124的规定。
4.2 法兰在不同温度下的最大无冲击工作压力应符合GB/T 9124—2000附录A(标准的附录)的规定。
4.3 法兰的焊接接头型式和坡口尺寸应符合GB/T 9124—2000附录B(提示的附录)的规定。
5 标记
5.1 法兰应按公称通径、公称压力、密封面型式代号和标准编号进行标记。
5.2 法兰密封面的型式代号应符合GB/T 9112的规定。
5.3 标记示例
公称通径80mm、公称压力5.0MPa(50bar)的环连接面对焊钢制管法兰:法兰 DN80-PN50 RJ GB/T 9115.4—2000
1)凸出部分高度与梯形槽深度尺寸E相同,但不受尺寸E公差的限制。允许采用如虚线所示轮廓的且平面型式。

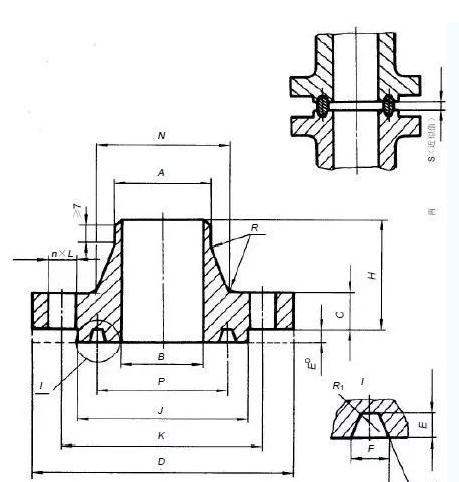

图 1 环连接面(RJ)对焊钢制管法兰(适用于PN2.0、PN11.0、PN15.0、和PN42.0MPa)
