1 主题内容与适用范围
本标准规定了公称压力 PN 为 4.0，6.3，10.0，16.0，20.0 MPa 的凹凸面整体铸钢管法兰的型式和
尺寸。
本标准适用于公称压力 PN4.0~20.0 MPa 的凹凸面整体铸钢管法兰。
2 引用标准
JB/T 74 管路法兰 技术条件

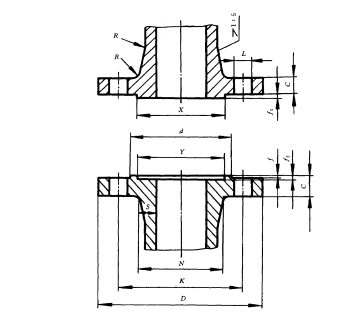

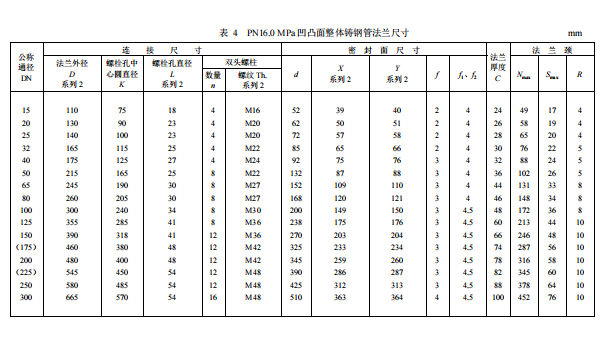

3 法兰的型式和尺寸应符合图 1 及表 1~表 5 的规定。
4 法兰的技术要求按 JB/T 74 的规定。
5 法兰的公称压力和不同温度下的最大允许工作压力按 JB/T 74 附录 B 的规定。
附加说明：
本标准由机械工业部机械标准化研究所提出并归口。
本标准由机械工业部机械标准化研究所、哈尔滨锅炉厂起草。
本标准主要起草人李俊英、吴祯家
