1 范围

本标准规定了压力容器法兰的分类、规格，法兰、螺柱、螺母的材料及与垫片的匹配，各级温度下的最大允许工作压力,技术要求以及标记。



本标准适用于公称压力0.25〜6.40MPa，工作温度-70〜450℃的碳钢、低合金钢制压力容器法兰。



2 引用标准



下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 150—1998 钢制压力容器

GB/T 539—1995 耐油石棉橡胶板

GB/T 699—1999 优质碳素结构钢

GB/T 700—1988 碳素结构钢

GB/T 1801-1999 极限与配合  公差带和配合的选择

GB/T 1804—992 一般公差线性尺寸的未注公差

GB/T 3077—1999 合金结构钢

GB/T 3098.2—1982 紧固件机械性能螺母

GB/T 3274—1988 碳素结构钢和低合金结构钢热轧厚钢板和钢带

GB/T 3985—1995 石棉橡胶板

GB/T 5779.2—1986 紧固件表面缺陷 螺母 一般要求

GB 6654—1996 压力容器用钢板

JB/T 4701—2000 甲型平焊法兰

JB/T 4702—2000 乙型平焊法兰

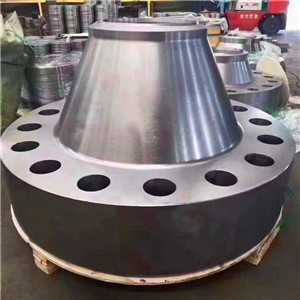

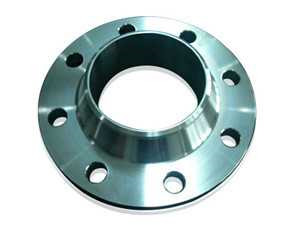

JB/T 4703—2000 长颈对焊法兰

JB/T 4704—2000 非金属软垫片

JB/T 4705—2000 缠绕垫片

JB/T 4706—2000 金属包垫片

JB/T 4707—2000 等长双头螺柱

JB 4726-2000 压力容器用碳素钢和低合金钢锻件

JB 4727-2000 低温压力容器用碳素钢和低合金钢锻件

JB 4730—1994压力容器无损检测



3 选用原则与标准适应的腐蚀裕量



3.1 压力容器法兰宜优先采用本标准法兰,按本标准选用的法兰可免除GB 150的有关计算。



3.2 本标准中乙型法兰的适用腐蚀裕量为不大于2mm，当腐蚀裕量超过2mm但不大于3mm时，应加厚短节厚度2mm。长颈对焊法兰的适用腐蚀裕量不大于3mm。



4 法兰的分类、材料匹配、工作温度及最大允许工作压力、结构尺寸



4.1 法兰分类及系列参数见表1的规定。



4.2 法兰、垫片、螺柱、螺母材料的匹配



4.2.1 甲型平焊法兰、乙型平焊法兰和长颈对焊法兰(以下简称甲型、乙型、长颈法兰)、 垫片、螺柱、螺母材料的匹配及工作温度范围应符合表2的规定。



4.2.2 螺柱的硬度(布氏硬度，HB)应比螺母髙20〜30，相同强度级别的材料可以通过不同的热处理状态实现。



4.3 法兰的工作温度及最大允许工作压力、结构尺寸



4.3.1 甲型法兰的工作温度为高于-20〜300℃，乙型法兰的工作温度为高于-20〜350℃，其最大允许工作压力见表6的规定，结构尺寸分别按JB/T 4701、JB/T 4702的规定。 衬环乙型法兰的使用温度由设计者根据情况决定。



4.3.2 长颈法兰的工作温度为-70〜450℃，其最大允许工作压力见表7的规定，结构尺寸按JB/T 4703的规定。衬环法兰的使用温度由设计者根据情况决定。



4.3.3 选用标准法兰时，所选取法兰工作温度应不低于该法兰在使用条件下的设计温度;法兰最大允许工作压力应不小于该法兰在使用条件下的计算压力。当法兰承受轴向拉力或弯矩时，应另行考虑其作用。

4.4 垫片



垫片按JB/T 4704、JB/T4705、JB/T 4706的规定。



4.5 螺柱、螺母



螺柱按JB/T 4707的规定。



螺母按GB/T3098.2、GB/T3077、GB/T5779.2 的规定。



5 代号、标记及标记示例



5.1 代号



法兰类型代号应符合表8的规定。

密封面型式代号应符合表9的规定。
