船用管法兰连接尺寸

更新时间 2021-05-22 17:23 阅读

GB/T 2501 — 2010《船用法兰连接尺寸和密封面》中，规定了圆形法兰和扁圆形或椭圆
形法兰的连接尺寸。
船用圆形法兰
适用于公称压力为PN 2. 5～PN 63,
船用椭圆形法兰
适用于公称压力为PN 6,
圆形法兰连接尺寸（GB/T 2501 — 2010)

公称尺寸 DN	公称压力
	PN 2.5					PN 6					PN 10					PN 16
	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓		法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓		法三外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓		法今外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓
	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	数量，"个	螺纹规格	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	数量 "/个	螺纹规格	法三外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	数量 "/个	螺纹规格	法今外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	数量 "/个	螺纹规格
10	使用PN 6的连接尺寸					75	50	11	4	M10	使用PN 40的连接尺寸					使用PN 40的连接尺寸
15						80	55	11	4	M10
20						90	65	11	4	M10
25						100	75	11	4	M10
32						120	90	14	4	M12
40						130	100	14	4	M12
50						140	110	14	4	M12
65						160	130	14	4	M12	使用PN 16的连接尺寸					185	145	18	8²⁾	M16
80						190	150	18	4	M16						使用PN 40的连接尺寸
100						210	170	18	4	M16						220	180	18	8	M16
125						240	200	18	8	M16						250	210	18	8	M16
150						265	225	18	8	M16						285	240	22	8	M20
(175)^,)						295	255	18	8	M16						315	270	22	8	M20
200						320	280	18	8	M16	340	295	22	8	M20	340	295	22	12	M20
(225)ⁿ						345	305	18	8	M16	370	325	22	8	M20	370	325	22	12	M20

公称尺寸 DN	公称压力
	PN 2.5					PN 6					PN 10					PN 16
	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓		法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓		法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓		法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓
				数量 "/个	螺纹规格				数量 "/个	螺纹规格				数量，"个	螺纹规格				数量 «•/个	螺纹规格
250	使用PN 6的连接尺寸					375	335	18	12	M16	395	350	22	12	M20	405	355	26	12	M24
300						440	395	22	12	M20	445	400	22	12	M20	460	410	26	12	M24
350						490	445	22	12	M20	505	460	22	16	M20	520	470	26	16	M24
400						540	495	22	16	M20	565	515	26	16	M24	580	525	30	16	M27
450						595	550	22	16	M20	615	565	26	20	M24	640	585	30	20	M27
500						645	600	22	20	M20	670	620	26	20	M24	715	650	33	20	M30
600						755	705	26	20	M24	780	725	30	20	M27	840	770	36	20	M33
700						860	810	26	24	M24	895	840	30	24	M27	910	840	36	24	M33
800						975	920	30	24	M27	1 015	950	33	24	M30	1 025	950	39	24	M36
900						1 075	1 020	30	24	M27	1 115	1 050	33	28	M30	1 125	1 050	39	28	M36
1 000						1 175	1 120	30	28	M27	1 230	1 160	36	28	M33	1 255	1 170	42	28	M39
1 200	1 375	1 320	30	32	M27	1 405	1 340	33	32	M30	1 455	1 380	39	32	M36	1 485	1 390	48	32	M45
1 400	1 575	1 520	30	36	M27	1 630	1 560	36	36	M33	1 675	1 590	42	36	M39	1 685	1 590	48	36	M45
1 600	1 790	1 730	30	40	M27	1 830	1 760	36	40	M33	1 915	1 820	48	40	M45	1 930	1 820	56	40	M52
1 800	1 990	1 930	30	44	M27	2 045	1 970	39	44	M36	2 115	2 020	48	44	M45	2 130	2 020	56	44	M52
2 000	2 190	2 130	30	48	M27	2 265	2 180	42	48	M39	2 325	2 230	48	48	M45	2 345	2 230	62	48	M56

公称尺寸 DN	公称压力
	PN 25					PN 40					PN 63
	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓		法^ 外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓		法^ 外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺拴
				数量 "/个	螺纹规格				数量 "/个	螺纹规格				数量 "/个	螺纹规格
250	425	370	30	12	M27	450	385	33	12	M30	470	400	36	12	M33
300	485	430	30	16	M27	515	450	33	16	M30	530	460	36	16	M33
350	555	490	33	16	M30	580	510	36	16	M33	600	525	39	16	M36
400	620	550	36	16	M33	660	585	39	16	M36	670	585	42	16	M39
450	670	600	36	20	M33	685	610	39	20	M36	715	630	42	20	M39
500	730	660	36	20	M33	755	670	42	20	M39	800	705	48	20	M45
600	845	770	39	20	M36	890	795	48	20	M45	—	—	—	—	—
700	960	875	42	24	M39	—	—	—	—	—	—	—	—	—	—
800	1 085	990	48	24	M45	—	—	—	—	—	—	—	—	—	—
900	1 185	1 090	48	28	M45	—	—
1 000	1 320	1 210	56	28	M52	—	—	—	—	—	—	—	—	—	—

带括号尺寸不推荐使用。
对于铸铁法兰和铜合金法兰，该规格的法兰可能是4个螺栓孔，因此当制造厂和用户协商同意后，钢法兰也可以采用4个螺栓孔

船用法兰的尺寸

船用法兰的尺寸

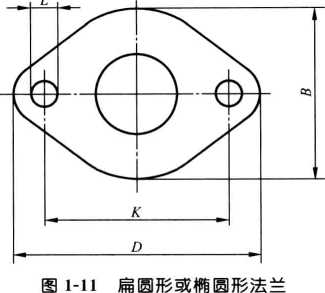

扁圆形或椭圆形法兰连接尺寸（GB/丁 2501?010)

公称尺寸 DN	公称压力 PN 6
	法兰尺寸		螺栓孔中心距 K	螺栓孔直径 L	螺纹规格
	D	B	螺栓孔中心距 K	螺栓孔直径 L	螺纹规格
10	75	40	50	11	M10
15	80	45	55	11	M10
20	90	64	65	11	M10
25	100	72	75	11	M10
32	118	85	90	14	M12
40	132	95	100	14	M12
