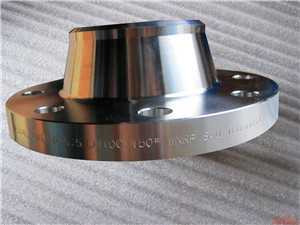

美标法兰连接是管道施工的重要连接方式，美标法兰是使管子与管子相互连接的零件，连接于管端。美标法兰上有孔眼，螺栓使两法兰紧连。法兰间用衬垫密封。 经常会在管身上看到英文缩写，那他们分别代表什么意思将在下文一一描述。

1、缩写主要表示法兰颈与筒体或者接管的焊接结构形式。具体意思如下：



（1）WN：带颈对焊法兰；



（2）SO：带颈平焊法兰；



（3）BL：法兰盖，也叫“盲板”；



（4）TH：螺纹颈法兰；；



（5）LJ：松套法兰，此类现在在2009年新标准中业已不存在了，被修改为“LF/SE 对焊环松套法兰”；



（6）SW：承插焊法兰。



2、英文缩写及翻译：



WN=welding neck 焊颈；SO=slip on 滑套；BL=blind 盲的；TH=thread 螺纹；LJ=lap joint 松套连接；SW=socket welding 承插焊接。



3、class 150的意思：



（1）class 150 是美国ASME标准体系中的压力等级，我国化工部标准援引欧洲、美国标准体系，故引入了这种压力等级体系。



（2）class150=PN2.0=公称压力为2.0MPa；



（3）class300=PN5.0=公称压力为5.0MPa；



（4）Bar是压力单位，1Bar约等于0.1MPa。



美标法兰的材质分类：



1、碳钢（Carbon Steel）：



ASTM A105,20#、Q235、16Mn、 Q345b、ASTM A350 LF1，LF2 CL1/CL2，LF3 CL1/CL2、ASTM A694 F42，F46，F48，F50，F52，F56，F60，F65，F70。



2、不锈钢（Stainess Steel）：



ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8。



3、合金钢（Alloy Steel）：



ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ。
