不锈钢是指在空气、水及一些弱腐蚀介质中能 抵抗腐蚀的合金钢 。由于其具有 良好的耐蚀性能、卫 生性能及优良的加工性能，目前 已在医药、化工等领 域 中广泛 使用 。

一、不锈钢的种类 不锈钢 的种类根据含合金元素不同而异。主要 合金元素是铬Cr、镍Ni、锰Mn、钼Mo、钛Ti等。
(1)钢材的耐蚀性主要来源于铬 ，只有当钢中铬 含量超过12％时，才能保证钢的耐腐蚀性能。铬含量 的多少，对钢的组织有很大的影响：铬可使 一相区缩 小，并显著降低钢的临界淬火速度。铬含量高时为铁 素体 (Cr17)，铬含量不太 高或铬量虽高但有少量镍 或锰时为马氏体 (1Crl3，2Cr13，Crl7Ni2)。
(2)镍可扩大不锈钢 的耐蚀范围，特别是提高耐 碱能力。镍可扩展y一相区，使钢材具有奥氏体组织。
(3)锰可提高钢材强度与硬度。锰也是扩展'，一相 区元素之一 ，以锰代镍冶炼奥 氏体钢是使化工耐腐 蚀材料立足 国内的重要措施之一。
(4)钼能提高不锈钢对氯离子的抗蚀能力，并可 提高钢的耐热强度。 (5)钛可有效地防止不锈钢发生晶间腐蚀 。

二、不锈钢的性质 镍铬钢 由于含有大量的铬 ，使合金易于钝化 ，产 生氧化膜起保护作用 ，因而在很多的介质中具有很 44 中国制药装备·2012年 1月·第 1辑 高的耐蚀性 ，如镍铬钢在硝酸溶液 中，当浓度不高于 95％和温度不超过70℃时是稳定的；在硫酸和盐酸 中镍铬钢不稳定；在磷酸中只有 当温度低于100℃ 和浓度不高于60％时才稳定；在苛性碱 中，除熔融的 碱外 ，镍铬钢是稳定的：在碱金属和碱土金属的氧化 物溶液中，即使沸腾时镍铬钢也是稳定的；硫化氢、 一 氧化碳 、常温下的氯、300℃以下的二氧化硫 、氮 的氧化物等对镍铬钢均无破坏性 。

三、不锈钢的腐蚀 不锈钢所受的腐蚀通常是晶间腐蚀和点腐蚀 ， 不锈钢在预制或焊接过程中，不可避免地要受到多 次加热，并且经常会处于450~850℃的温度之 间， 当将其加热至1100℃以后缓慢冷却或在450~850℃ 下长期加热时，不锈钢中的碳从奥 氏体中析 出，析 出 的碳又与晶界上的铬形成碳化铬 ，使晶界上的铬 的 含量 降低至不锈钢耐腐蚀所需要的最低含量 以下， 从而使晶界处的抗腐蚀能力和机械性能显著降低 ， 这种现象称为晶间腐蚀 。由于晶间腐蚀很快就会扩 散到金属的晶体 内部，使构件在短期内毁坏 ，所 以这 种形式的腐蚀，对于输送腐蚀性强的介质 的管道特 别危险。影响产生晶间腐蚀的因素，除了加热温度和 加热 时间外 ，与合金 内含碳量多少 、晶粒大小、受到 的残余应力的大小都有关系。

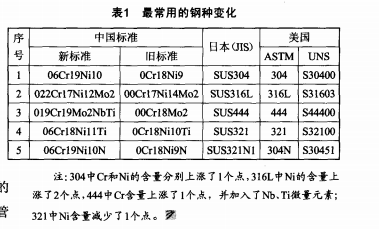

四、不锈 钢的新牌号前不久 国内钢厂发布了不锈钢新牌号标准 ，经 过比较分析，新牌号与 旧牌号标识上基本没有太大 的变动，主要的化学元素标识都没有变动，只有碳含 量标识和个别钢种里面化学元素发生变动。(1)旧牌 号：cr之前的数字表示碳的千分之几的含量。如，304 (0Crl8Ni9)：碳含量0．7‰ 。(2)新牌号：Cr之前的数 字表示碳 的万分之几 的含量；如，304(06Crl9Ni10)： 碳含 量0．06％。 另外，新旧牌号中，个别材质原料含量发生调 整，最常用 的钢种变化如表1所示。
