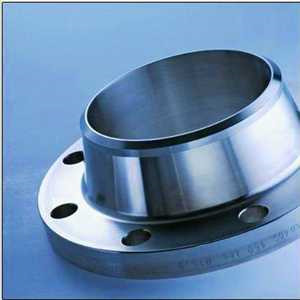

法兰是英文Flange的译音，是指在管道的一端焊接或其他方式装上 一个盘子，这个盘子上一般有均匀的周向孑L．【H来装螺栓，从而压紧在两 法兰问的密封垫形成压办真空管道密封。法兰在管道工程中最为常见， 通常都是成对使用的。主要用于管道的连接。水泵、阀门在与管道连接 时。这些器材设备的端部制成相对应的法兰形状，也称为法兰连接。凡在 两个平面的周边使用螺栓连接同时封闭的连接零件，一般都称为“法 兰”，如通风管道的连接，这一类零件可以称为“法兰类零件”。但如果这 种连接只是一个设备的局部，如法兰和水泵的连接，就不能把水泵称为 “法兰类零件”

法兰主要的用途为：连接管路并保持管路密封性能、便于某段管路 的更换、便于拆开检查管路情况、便于某段管路的封闭等。一般来说，连 接法兰盘时，低压管道可以使用丝接法兰，4妇以上压力的使用焊接法 兰。不同压力的法兰有不同的厚度，使用不同的螺栓。

(1)国家标准标志。法兰应按公称通径、公称压力、密封面形式代号、 配用的钢管系列代号(配用米制管代号为“系列2”，配用英制管不标志) 和标准编号进行标志。



(2)tJL械部标准标志。机械部标准默认管子外径为系列2，焊接法兰 一般可分为A型凸面、B型凹面、C型榫面、D型槽面等几类。

(3)化工部标准标志。法兰应按下列规定标志：第一，标准号，各种类 型管法兰均以本标准的标准号统一标志，如HG 20592。第二，法兰类型 代号按国标的规定，当螺纹法兰按GBrr 7306规定的锥管螺纹时，标志 为“rrh(Rc)”或“Th(Rp)”；螺纹法兰按GBfF 12716规定的锥管螺纹时，标 志为“Th(NPrr)”；螺纹法兰如未标志螺纹代号，则为Rp(GB／T 7306．1)。 第三，法兰公称通径DN(mm)与适用钢管外径系列，如整体法兰、法兰 盖，衬里法兰盖、螺纹法兰等适用钢管外径系列的标志可省略；适用于国 际通用系列钢管(俗称英制管)的法兰，标志“DN(A)”；适用于国内沿用 系列钢管(俗称公制管)的法兰，标志为“DN(B)”。第四，法兰公称压力 PN。单位MPa。第五，密封面形式代号按国标的规定，突面法兰如车制密 纹水线．则标志为“RF(A)”。第六，应有向用户提供的钢管壁厚，如带颈 对焊法兰、对焊环松套法兰应标志钢管壁厚。第七，材料牌号。第八，其 他，如采用与本标准系列规定不一致的要求或附加要求等。

法兰连接通常是由一组法兰片、法兰密封垫片、螺栓、螺母等共同组 成。因此它的设汁分为法兰密封垫片设计、螺栓设计和法兰本体设计3 个部分。在实际应用中，压力容器由于连接件或被连接件的强度破坏所 引起法兰密封失效是很少见的，较多的是因为密封不好而泄漏。故法兰 连接设计巾主要解决的问题是防止介质泄漏。



法兰密封的原理是：法兰在螺栓预紧力的作用下，把处于密封面之 问的垫片压紧。施加于单位面积上的压力(压紧应力)必须达到一定的数 值才能使垫片变形而被压实，密封面上南机械加工形成的微隙被填满， 形成初始密封条件。所需的这个压紧应力叫垫片密封比压力，以Y表示， 单位为MPa。密封比压力主要决定于垫片材质．当垫片材质确定后．垫片 越宽，为保证应有的比压力．垫片所需的预紧力就越大，从而螺栓和法兰的尺寸也要求越大，所以法兰连接中垫片不应过宽，更不应该把整个法 兰面都铺满垫片。当设备或管道在工作状态时。介质内压形成的轴向力 使螺栓被拉伸，法兰密封面沿着彼此分离的方向移动，降低了密封面与 垫片之间的压紧应力。如果垫片具有足够的回弹能力，使压缩变形的回 复能补偿螺栓和密封面的变形，而使预紧密封比压值至少降到不小于某 一值(这个比压值称为工作密封比压)．则法兰密封面之间能够保持良好 的密封状态。相反，垫片的回弹力不足，预紧密封比压下降到工作密封比 压以下，甚至密封处重新ffj现缝隙，则此密封失效。因此，为了实现法兰 连接处的密封，必须使密封组合件各部分的变形与操作条件下的密封条 件相适应，即使密封元件在操作压力作用下，仍然保持一定的残余压紧 力。为此，螺栓和法兰都必须具有足够大的强度和刚度，使螺栓在容器内 压形成的轴向力作用下不发生过大的变形。
