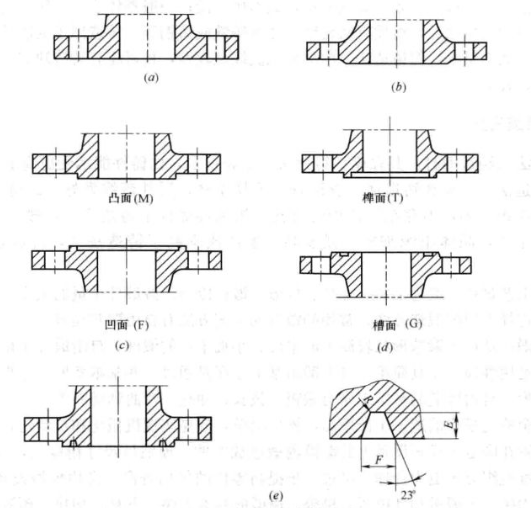

法兰密封面基本类型如图所示，至于法兰与管子的连接方式，可以忽略图中的表达方式，因为同一种密封面的法兰，由于技术参数的不同，与管子有不同的连接方式。而要图示表达密封面，又不得不把整个法兰画出来。

图中各种法兰背面（与管子连接的一面）的样式，都接近对焊法兰的画法，对此可以忽略，简图中主要表达的是密封面型式。

(1)图为平面密封面或称全平面密封面（代号FF)，最为简单，为平板式，没有突面。主要用于宽面法兰及低压管道系统中，与之相配的密封垫片接触面分布于法兰螺栓中心圆的内外两侧.对应的垫片材质多为石棉橡胶板等非金属软质材料。

(2)图为突面密封面（代号RF)，最为常用。机械行业标准JB系列中。则称为“凸面”，但与凹凸面法兰中的凸面法兰是两回事。此种突面密封面法兰还有一种叫法是光滑面，意思是不像凹凸面或榫槽面那样有明显的造型，传统的突面密封面有2〜3道密封水线或密纹水线。此种密封面的垫片外径正好与法兰连接螺栓内切圆直径相当。即垫片位于法兰缧栓孔所包围的圆周内侧，安装时可借助螺栓使垫片位置固定在法兰面中央。突面密封面法兰的垫片，按管路介质和压力的不同，有各种非金属垫片、聚四氟乙烯包覆片、金属包覆垫片、缠绕式垫片（含带外环或带内外环）等。

(3)图为凹凸面密封面（代号MF),由凹面法兰及凸面法兰组成，其特点是垫片嵌放在凹面法兰的凹槽中，减少垫片被压力冲击的可能性，装配时便于对中。与突面密封面法兰相比，这种密封面常常可以用在密封要求较严格的场合，适用工作压力一般比突面密封面法兰高，不像突面法兰那样应用广泛，和榫槽面法兰相比，它还有不能保护垫片不被挤人管道内的缺点。凹凸面密封面适用的密封垫片有：各种非金属平垫片、聚四氟乙烯包覆垫片、金属包覆垫片、基本型或带内环型缠绕垫片等。

(4)图为榫槽面密封面（代号TG),由榫面法兰及槽面法兰组成，与凹凸面相似，并优于凹凸面，主要是垫片位于环状凹槽内，受两侧金属壁的限制，可免于垫片受压变形而被挤人管道中。由于垫片不与管内流体介质直接接触，较少遭受流体介质的冲蚀，就可用于高压、易燃易爆、有毒介质等对密封要求较严的场合。这种密封面使垫片的安装时能自行对准中心，但更换垫片时易损伤密封面，而且在拆卸时必须在轴向将法兰的榫面和槽面分开，因此在管线设计时要考虑到有将法兰在轴向分开的可能。榫槽面密封面适用的密封垫片有：各种金属及非金属平垫片、金属包覆垫片及基本型缠绕垫片等，但应注意到垫片直径和宽度必须与槽面上的凹槽相匹配。

(5)图为环连接面密封面（代号RJ)，是在两片法兰的突面上开出一圈截面为梯形的环状槽，以此环状槽来安放垫片，实现密封。与梯形槽配合的垫片系钢质（如10号钢，1013，合金钢，不锈钢等）截面为八角形或椭圆形的实体金属垫片（简称金属环垫）。

国标法兰中还有一种O形圈密封面（代号OSG)，详见国标法兰部分。

由于法兰的梯形环状槽与金属环垫在法兰螺栓紧固力的作用下形成严密的线密封，依靠金属的弹性密封，在高温及温度变化较大的情况下，密封仍然可靠，而且所需的压紧力比金属平垫片及透镜式垫片要小，因而这种密封面的密封性好，适合于高温、高压工况，但密封面的加工精度较高，其所需紧固力甚至比金属平垫片还小。与凹凸面、榫槽面法兰一样，这种密封面的法兰在拆卸时必须在轴向将两片法兰分开，因此在管线设计时要考虑到将法兰在轴向分开的可能。
