整体法兰尺寸
更新时间 2021-05-24 12:14 阅读
沧州信益法兰，专业生产法兰，可以提供给您优质的产品，在本站您可以找到，任何法兰的尺寸，找不到可以联系站长，免费给大家提供相关的数据。
GB/T 9113～9123—2010《钢制管法兰》系列标准规定了整体法兰、带颈螺纹法兰、对 焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板 式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰及法兰盖等11种结构型式的钢 制管法兰尺寸，而每种结构型式的法兰又同时包括公称压力用PN标记和用Class标记的 两种管法兰型式与尺寸。
公称压力用PN标记的含义是，PN后紧跟的压力数值系以bar 为单位，例如PN 2.5的法兰系指法兰公称压力PN为2. 5bar;与之相适应的公称尺寸标 记DN后跟的数值系以mm为单位（本书所有表格中出现的DN均不再标注单位），例如 DN 10的法兰系指其公称尺寸DN为10 mm。
公称压力用Class标记的含义是，Class后 紧跟的压力数值系以psi(即丨b/in2磅/平方英寸）为单位，例如Class 150的法兰系指该法 兰的公称压力为150 psi(即lb/in2);与之相适应的公称尺寸标记NPS后跟的数值系以in (英寸）为单位（本书所有表格中出现的NPS均不再标注单位），例如NPS 1/2的法兰系指 其公称尺寸NPS为1/2 in。
用PN标记的整体钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围.
用PN标记的整体钢制管法兰的型式包括平面、突面、凹凸面、榫槽面、〇形圈面及环连接面6种.
用PN标记的法兰密封面尺寸
PN 2. 5、PN 6、PN 10、PN 16、PN 25、PN 40、PN 63、PN 100、PN 160、PN 250、 PN 320及PN 400的整体钢制管法兰尺寸
整体法兰的尺寸表：
Class 150、Class 30t)、Class 600、Class 900、Class 1500 及 Class 2500 的整体钢制管 法兰尺寸见表
GB/T 9113～9123—2010《钢制管法兰》系列标准规定了整体法兰、带颈螺纹法兰、对 焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板 式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰及法兰盖等11种结构型式的钢 制管法兰尺寸，而每种结构型式的法兰又同时包括公称压力用PN标记和用Class标记的 两种管法兰型式与尺寸。
公称压力用PN标记的含义是，PN后紧跟的压力数值系以bar 为单位，例如PN 2.5的法兰系指法兰公称压力PN为2. 5bar;与之相适应的公称尺寸标 记DN后跟的数值系以mm为单位（本书所有表格中出现的DN均不再标注单位），例如 DN 10的法兰系指其公称尺寸DN为10 mm。
公称压力用Class标记的含义是，Class后 紧跟的压力数值系以psi(即丨b/in2磅/平方英寸）为单位，例如Class 150的法兰系指该法 兰的公称压力为150 psi(即lb/in2);与之相适应的公称尺寸标记NPS后跟的数值系以in (英寸）为单位（本书所有表格中出现的NPS均不再标注单位），例如NPS 1/2的法兰系指 其公称尺寸NPS为1/2 in。
用PN标记的整体钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围.
|
密封面 型式 |
公称压力 | |||||||
| PN 2. 5 PN 6 | PN 10PN 16PN 25 | PN 40 | PN 63 | PN 100 | PN 160 PN 250 | PN 320 | PN 400 | |
|
平面 (FF) |
DN 10 ～DN 2000 | DN 10 ～ DN 600 | — | |||||
|
突面 (RF) |
DN 10～DN 2000 | DN 10 ～ DN 600 | DN 10 ～ DN 400 | DN 10 ～ DN 350 | DN 10 ～DN 300 | DN 10～ DN 250 | DN 10～ DN 200 | |
|
凹凸面 (MF) |
— | DN 10 ～DN 2000 | DN 10 ～ DN 600 | DN 10 ～ DN 400 | DN 10 ～ DN 350 | DN 10 ～DN 300 | DN 10 ～ DN 250 | DN 10 ～ DN 200 |
|
榫槽面 (TG) |
— | DN 10～DN 2000 | DN 10 ～ DN 600 | DN 10 ～ DN 400 | DN 10 ～ DN 350 | DN 10 ～DN 300 | DN 10 ～ DN 250 | DN 10 ～ DN 200 |
|
()形 圈面 (OSG) |
— | DN 10 ～DN 2000 | DN 10 ～ DN 600 | — | ||||
|
环连 接面 (RJ) |
— | DN 15 ～ DN 400 | DN 15 ～ DN 350 | DN 15 ～ DN 300 | DN 15 ～ DN 250 | DN 15 ～ DN 200 | ||
用PN标记的整体钢制管法兰的型式包括平面、突面、凹凸面、榫槽面、〇形圈面及环连接面6种.
用PN标记的法兰密封面尺寸
PN 2. 5、PN 6、PN 10、PN 16、PN 25、PN 40、PN 63、PN 100、PN 160、PN 250、 PN 320及PN 400的整体钢制管法兰尺寸
整体法兰的尺寸表：
|
公称 尺寸 DN |
PN 63 | PN 100 | PN 160 | |||||||||||||||
| Jmin | P | E | F | -^lmax | S | ?min | P | E | F | -^1 max | S | J ? | P | E | F | 尺 Imax | S | |
| 15 | 55 | 35 | 6. 5 | 9 | 0. 8 | 5 | 55 | 35 | 6. 5 | 9 | 0. 8 | 5 | 58 | 35 | 6. 5 | 9 | 0. 8 | 5 |
| 20 | 68 | 45 | 6. 5 | 9 | 0• 8 | 5 | 68 | 45 | 6. 5 | 9 | 0. 8 | 5 | 70 | 45 | 6. 5 | 9 | 0. 8 | 5 |
| 25 | 78 | 50 | 6. 5 | 9 | 0.8 | 5 | 78 | 50 | 6. 5 | 9 | 0.8 | 5 | 80 | 50 | 6. 5 | 9 | 0. 8 | 5 |
| 32 | 86 | 65 | 6. 5 | 9 | 0.8 | 5 | 86 | 65 | 6. 5 | 9 | 0. 8 | 5 | 86 | 65 | 6. 5 | 9 | 0.8 | 5 |
| 40 | 102 | 75 | 6.5 | 9 | 0.8 | 5 | 102 | 75 | 6. 5 | 9 | 0. 8 | 5 | 102 | 75 | 6.5 | 9 | 0.8 | 5 |
| 50 | 112 | 85 | 8 | 12 | 0.8 | 7 | 116 | 85 | 8 | 12 | 0. 8 | 7 | 118 | 95 | 8 | 12 | 0.8 | 7 |
| 65 | 136 | 110 | 8 | 12 | 0• 8 | 7 | 140 | 110 | 8 | 12 | 0. 8 | 7 | 142 | 110 | 8 | 12 | 0. 8 | 7 |
| 80 | 146 | 115 | 8 | 12 | 0. 8 | 7 | 150 | 115 | 8 | 12 | 0. 8 | 7 | 152 | 130 | 8 | 12 | 0. 8 | 7 |
| 100 | 172 | 145 | 8 | 12 | 0.8 | 7 | 176 | 145 | 8 | 12 | 0. 8 | 7 | 178 | 160 | 8 | 12 | 0• 8 | 7 |
| 125 | 208 | 175 | 8 | 12 | 0.8 | 7 | 212 | 175 | 8 | 12 | 0. 8 | 7 | 215 | 190 | 8 | 12 | 0.8 | 7 |
| 150 | 245 | 205 | 8 | 12 | 0. 8 | 7 | 250 | 205 | 8 | 12 | 0.8 | 7 | 255 | 205 | 10 | 14 | 0. 8 | 9 |
| 200 | 306 | 265 | 8 | 12 | 0. 8 | 7 | 312 | 265 | 8 | 12 | 0. 8 | 7 | 322 | 275 | 11 | 17 | 0.8 | 8 |
| 250 | 362 | 320 | 8 | 12 | 0. 8 | 7 | 376 | 320 | 8 | 12 | 0. 8 | 7 | 388 | 330 | 11 | 17 | 0. 8 | 8 |
| 300 | 422 | 375 | 8 | 12 | 0. 8 | 7 | 448 | 375 | 8 | 12 | 0. 8 | 7 | 456 | 380 | 14 | 23 | 0• 8 | 9 |
| 350 | 475 | 420 | 8 | 12 | 0. 8 | 7 | 505 | 420 | 11 | 17 | 0. 8 | 8 | ||||||
| 400 | 540 | 480 | 8 | 12 | 0. 8 | 7 | ||||||||||||
|
公称 尺寸 DN |
PN 250 | PN 320 | PN 400 | |||||||||||||||
| ^min | P | E | F | 尺 lmax | S | ?min | P | E | F | S | P | E | F | S | ||||
| 15 | 70 | 40 | 6. 5 | 9 | 0. 8 | 5 | 70 | 40 | 6. 5 | 9 | 0. 8 | 5 | 70 | 40 | 6. 5 | 9 | 0. 8 | 5 |
| 25 | 82 | 50 | 6. 5 | 9 | 0.8 | 5 | 82 | 50 | 6. 5 | 9 | 0• 8 | 5 | 82 | 50 | 6. 5 | 9 | 0. 8 | 5 |
| 40 | 108 | 75 | 6. 5 | 9 | 0. 8 | 5 | 108 | 75 | 6. 5 | 9 | 0• 8 | 5 | 108 | 75 | 6.5 | 9 | 0.8 | 5 |
| 50 | 122 | 95 | 8 | 12 | 0. 8 | 7 | 122 | 95 | 8 | 12 | 0.8 | 7 | 122 | 95 | 8 | 12 | 0.8 | 7 |
| 65 | 152 | 110 | 8 | 12 | 0. 8 | 7 | 152 | 110 | 8 | 12 | 0. 8 | 7 | 152 | 110 | 8 | 12 | 0. 8 | 7 |
| 80 | 166 | 135 | 8 | 12 | 0. 8 | 7 | 166 | 135 | 8 | 12 | 0• 8 | 7 | 166 | 135 | 8 | 12 | 0. 8 | 7 |
| 100 | 198 | 160 | 8 | 12 | 0.8 | 7 | 198 | 160 | 8 | 12 | 0. 8 | 7 | 198 | 160 | 8 | 12 | 0. 8 | 7 |
| 125 | 238 | 195 | 8 | 12 | 0. 8 | 7 | 238 | 195 | 8 | 12 | 0.8 | 7 | 238 | 195 | 8 | 12 | 0.8 | 7 |
| 150 | 278 | 210 | 10 | 14 | 0. 8 | 9 | 278 | 210 | 10 | 14 | 0. 8 | 9 | 278 | 210 | 10 | 14 | 0. 8 | 9 |
| 200 | 346 | 275 | 11 | 17 | 0. 8 | 8 | 346 | 275 | 11 | 17 | 0. 8 | 8 | 346 | 275 | 11 | 17 | 0.8 | 8 |
| 250 | 438 | 330 | 11 | 17 | 0. 8 | 8 | 438 | 330 | 11 | 17 | 0. 8 | 8 | ||||||
注：公称尺寸DN 10～DN 40的法兰使用PN 40法兰的尺寸；公称尺寸DN 50～DN 150的法兰使 用PN 16法兰的尺寸。
1) 对于铸铁法兰和铜合金法兰，该规格的法兰可能是4个螺栓孔的，因此，当制造厂和用户协商同 意后，与铸铁法兰和铜合金法兰配对使用的钢制法兰可以采用4个螺栓孔。
2) 带括号尺寸不推荐使用，并且仅适用于船用法兰。
3) 括号内尺寸为原标准法兰厚度，对于现有设备或供需双方认可仍可釆用括号内的尺寸，用户也 可以根据计算确定法兰厚度。
1) 对于铸铁法兰和铜合金法兰，该规格的法兰可能是4个螺栓孔的，因此，当制造厂和用户协商同 意后，与铸铁法兰和铜合金法兰配对使用的钢制法兰可以采用4个螺栓孔。
2) 带括号尺寸不推荐使用，并且仅适用于船用法兰。
3) 括号内尺寸为原标准法兰厚度，对于现有设备或供需双方认可仍可釆用括号内的尺寸，用户也 可以根据计算确定法兰厚度。

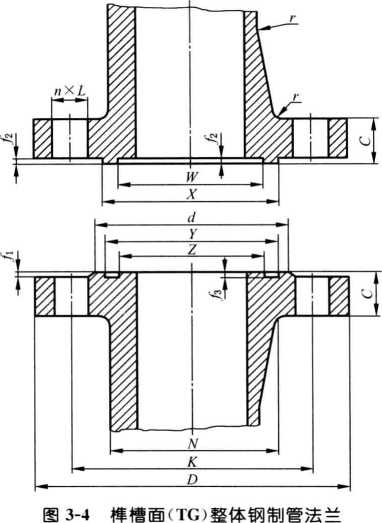

Class 150、Class 30t)、Class 600、Class 900、Class 1500 及 Class 2500 的整体钢制管 法兰尺寸见表
| 公称尺寸 |
X/ mm |
/./ mm |
/" mm |
fJ mm |
d/ mm |
W/ mm |
Y/ mm |
Z/ mm |
||
| NPS | DN | |||||||||
| 1/2 | 15 | 34. 9 | 2n | 72) | 7 | 5 | 46 | 25.4 | 36. 5 | 23. 8 |
| 3/4 | 20 | 42. 9 | 54 | 33. 3 | 44. 4 | 31.8 | ||||
| 1 | 25 | 50. 8 | 62 | 38. 1 | 52.4 | 36. 5 | ||||
| 32 | 63. 5 | 75 | 47. 6 | 65. 1 | 46.0 | |||||
| 40 | 73.0 | 84 | 54.0 | 74. 6 | 52.4 | |||||
| 2 | 50 | 92. 1 | 103 | 73.0 | 93. 7 | 71.4 | ||||
| 65 | 104. 8 | 116 | 85.7 | 106. 4 | 84. 1 | |||||
| 3 | 80 | 127.0 | 138 | 108. 0 | 128. 6 | 106. 4 | ||||
| 4 | 100 | 157. 2 | 168 | 131. 8 | 158. 8 | 130. 2 | ||||
| 5 | 125 | 185. 7 | 197 | 160. 3 | 187. 3 | 158. 8 | ||||
| 6 | 150 | 215. 9 | 227 | 190. 5 | 217. 5 | 188. 9 | ||||
| 8 | 200 | 269. 9 | 281 | 238. 1 | 271. 5 | 236. 5 | ||||
| 10 | 250 | 323.8 | 335 | 285.8 | 325. 4 | 284. 2 | ||||
| 12 | 300 | 381. 0 | 392 | 342. 9 | 382. 6 | 341. 3 | ||||
| 14 | 350 | 412. 8 | 424 | 374. 6 | 414. 3 | 373. 1 | ||||
| 16 | 400 | 469. 9 | 481 | 425. 4 | 471.5 | 423. 9 | ||||
| 18 | 450 | 533. 4 | 544 | 489. 0 | 535. 0 | 487. 4 | ||||
| 20 | 500 | 584. 2 | 595 | 533.4 | 585. 8 | 531. 8 | ||||
| 24 | 600 | 692. 2 | 703 | 641. 4 | 693.7 | 639. 8 | ||||
本标准从ASME B16. 5 — 2009标准的英制螺栓孔径转换成公制螺栓孔径，导致该J尺寸与螺栓 孔径有干涉，为了避免干涉，对该J尺寸数据做了适当的调整，调整后的J尺寸与ASMEB16. 5- 2009标准略有差异。
