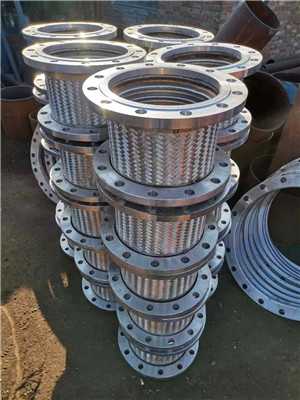

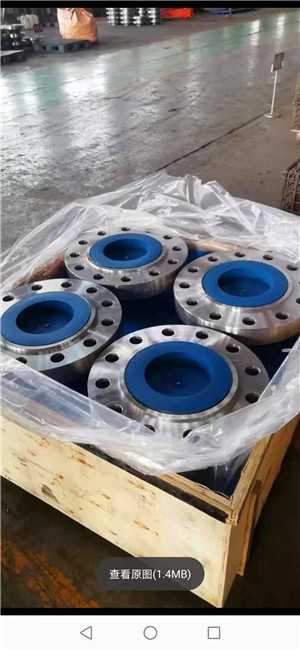

法兰上有孔眼，螺栓使两法兰紧连。法兰间用衬垫密封。法兰管件 (flanged pipe fittings)指带有法兰(突缘或接盘)的管件。它可由浇铸而 成，也可由螺纹连接或焊接构成。法兰连接(flange。ioint)由一对法兰、 一个垫片及若干个螺栓螺母组成。垫片放在两法兰密封面之间．拧紧 螺母后，垫片表面上的比压达到一定数值后产生变形．并填满密封面 上凹凸不平处，使连接严密不漏。法兰连接是一种可拆连接。按所连接 的部件可分为容器法兰及管法兰。按结构型式分，有整体法兰、活套法 兰和螺纹法兰。常见的整体法兰有平焊法兰及对焊法兰。平焊法兰的 刚性较差，适用于压力P。<4MPa的场合；对焊法兰又称高颈法兰，刚 性较大，适用于压力温度较高的场合。法兰密封面的型式有三种：平面 型密封面，适用于压力不高、介质无毒的场合；凹凸密封面，适用于压 力稍高的场合；榫槽密封面，适用于易燃、易爆、有毒介质及压力较高 的场合。垫片是一种能产生塑性变形、并具有一定强度的材料制成的 圆环。大多数垫片是从非金属板裁下来的．或由专业工厂按规定尺寸 制作，其材料为石棉橡胶板、石棉板、聚乙烯板等；也有用薄金属板(白 铁皮、不锈钢)将石棉等非金属材料包裹起来制成的金属包垫片；还有 一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。普通橡胶垫片适 用于温度低于120‘c的场合：石棉橡胶垫片适用于对水蒸气温度低于 450。C。对油类温度低于3500C，压力低于5MPa的场合。对于一般的腐 蚀性介质，最常用的是耐酸石棉板。在高压设备及管道中，采用铜、铝、 10号钢、不锈钢制成的透镜型或其他形状的金属垫片。高压垫片与密 封面的接触宽度非常窄(线接触)．密封面与垫片的加工光洁度较高。 法兰分螺纹连接(丝接)法兰和焊接法兰及卡套法兰。低压小直径有丝 接法兰和卡套法兰。高压和低压大直径都是使用焊接法兰。不同压力 的法兰盘的厚度和连接螺栓直径和数量是不同的。

1．法兰的装配 (1)装配法兰前，必须把法兰表面尤其是密封面清理干净。 (2)装配平焊法兰时，管端应插入法兰内径厚度的2，3。然后将法 兰与管子点焊一处，如为水平管道．应先从上方点焊．再用900角尺从 不同方向检查校正法兰位置，使其密封面垂直于管子中心线，无误后 再点焊下方第二个点． (3)用900角尺从左右方向检查校正法兰位置．合格后再点焊第 三、第四个点。这样便完成了法兰的点焊固定工作。 (4)对于成对法兰的装配．应使后安装的法兰的螺栓孔对准已经 固定的法兰相应螺栓孔．并且与已经固定的法兰相平行，其偏差不大 于法兰外径的1．5‰．且不大于2mm。 (5)当选择设备或阀件的配用法兰时，应注意原设备或阀件的法 兰与管子所用的法兰连接尺寸是否相一致。



2．常用软垫片材料 橡胶板及橡胶石棉板是最常用的法兰软垫片材料。 2．1工业橡胶板 平常所说的橡胶板就是指工业用橡胶板．也称为工业用硫化橡胶 板或橡胶平板。 2-2橡胶石棉板 橡胶石棉板亦称石棉橡胶板．一般作为设备和管道法兰连接密封 面作为垫片使用．介质 可为水、蒸汽、空气、各种燃气、氨、碱液及油品等。

3．法兰紧固件 法兰紧固件是指连接法兰所用的螺栓、螺母和垫圈。低压管道通 常使用六角头螺栓，对于中、高压管道则应使用双头螺栓(螺柱)。与螺 栓配套的螺母分为A型和B型．A型螺母在一面的六角上倒圆角．另 一面是平面．而B型螺母的两面都要倒圆角。螺母的硬度应小于螺栓 或螺柱的硬度．避免螺母破坏螺栓上的螺纹．并可减轻天长日久后的粘结牢度，便于拆卸、检修。螺栓或螺柱的长度，应在法兰加垫紧固后 露出螺母5mm以内．并不大于两倍螺距为宜。法兰连接螺栓一般情况 下可不加垫圈。当螺杆上的螺纹稍短时，可加一个垫圈作为长度补偿． 为以后的二次紧固留出余地．但严禁用叠加垫圈的办法来补偿螺纹长 度的不足。 法兰上螺栓孔的数量、直径及连接螺栓的规格．在有关法兰标准 中都有具体规定．法兰螺栓孔一般比螺栓或螺柱直径大2．3mm。

4．法兰的连接 (1)法兰连接应保持同一轴线，其螺栓孔中心偏差一般不超过孔 径的5％，并应保证螺栓自由穿人。法兰的连接螺栓应为同一规格，安 装方向要一致，拧紧螺栓时应对称均匀地进行。 (2)不得使用厚度不等的斜垫圈来弥补法兰的不平行度。不得使 用双层垫圈。当大口径垫圈需要拼接时．不得用平口对接．应采用斜El 搭接或迷宫形式。 (3)为便于装、拆法兰，紧固螺栓。法兰平面距支架和墙面的距离 不应小于200mm。 (4)拧紧螺栓时应对称交叉地顺序进行。以保证垫片均匀受力。 (5)如遇下列情况，螺栓、螺母应涂以二硫化钼、石墨机油或石墨 粉以便于日后拆卸： 1)不锈钢、合金钢螺栓和螺母；2)管道设计温度高于100。C或低于 O℃；3)露天装置；4)有大气腐蚀或腐蚀性介质。 (6)使用铜、铝、软钢等金属垫片，安装前应进行退火处理； (7)高温或低温管道的法兰连接螺栓．在试运时一般应按下列规 定进行热紧或冷紧： 1)热紧或冷紧，应在保持工作温度．24h后进行；2)紧固管道螺栓 时．管道最大内压力应根据设计压力确定．当设计压力小于6MPa时。 热紧最大内压力为0．3MPa；当设计压力大于6MPa时。热紧最大内压 力为0．5MPa。冷紧一般应卸压进行。热、冷紧的紧固要适度，要有安全 措施。 (8)法兰连接不允许直接埋地。埋地管道的法兰连接处要有检查 井。如必须埋设，要采取防腐蚀措施。



5．法兰的维修 管道长期使用后，垫片会发生泄漏。当更换垫片时，法兰又难以张 开．可采用图8-6所示的自制简易工具．强力把两片法兰撑开。 5．1法兰连接不严密的原因 (1)相连接的两个法兰密封面不平行；(2)法兰密封面上有缺陷； (3)管道投入运行后，未进行法兰螺栓的二次紧固；(4)垫片失效：①材 料选择不当；②垫片过厚，被高压介质刺穿；③垫片有皱纹、裂纹或折 断；④垫片经长期使用失效；(5)管道投入运行后，未进行法兰螺栓的 二次紧固。 5．2消除方法 (1)热弯法兰一侧的管子：在需要进行弯曲的一侧上。用氧乙炔焰 将长度等于3倍直径、宽度不大于半径的带形面加热，然后弯曲管子， 使两国法兰密封面平行；(2)深度不超过Imm的凹坑、径向刮伤等，在 车床上加工；深度超过im的缺陷，在清理缺陷表面后用电焊焊补， 再用手锉清理、刮平或磨平；(3)在管道投入运行后，当温度和压力升 高到一定值时．适当再拧紧螺栓。在运行后的最初几天经常检查螺栓 尽快情况；(4)更换新垫片。垫片材料应按介质种类和压力选用；该垫 厚度符合规定的垫片；改装质量合格的垫片；定期更换新垫片；(5)在 管道投入运行后．当温度和压力升高到一定值时，适当再拧紧螺栓。在 运行的最初几天经常检查螺栓紧固情况。
