法兰盖建模并宏录制 因为 SolidWorks 整合了 VB 编辑器，而这个编辑器 又可以进行宏与二次开发的制作。在这里使用宏的建立 来打好基础框架，然后再用 VB 对宏内容进行编辑，可 以简化开发过程。用这种录制宏的方法也能够快速得到 SolidWorks 的操作命令。为此在对标准件库进行开发的 同时，首要的是对标准件进行建模。平面钢制法兰盖主 要是应用在压力不大、对密封性能要求不高的管道联接 中。在 SolidWorks 环境下，本文参照《中华人民共和国 国家标准 GB/T9123-2010 钢制法兰盖》中 Class 标准给 出的标准件数据，进行建模及后续探讨。



（1）运行 SolidWorks，新建零件图文件，然后开 始录制宏。

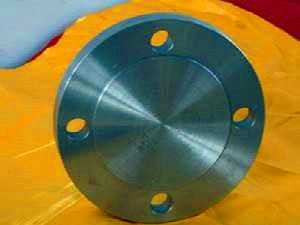

（2）利用草图功能、阵列及特征拉伸功能， 对其进行建模，得到如图 1 平面法兰盖。
（3）停止宏 录制并把宏文件保存到特定文件夹中，方便下一步使用。
（4）使用编辑宏打开刚刚录制的宏文件，可以看到建 模过程中的代码，此时宏中程序代码并不能直接使用， 要经过编辑后才能够运行。

添加法兰盖参数化标准库程序按钮 在 Solid works 菜单栏中添加生成的法兰盖参数化 标准库程序按钮。 利用宏录制功能录制一个新的宏文件，打开宏文件 后，删除里面所有代码，然后将下列代码粘贴到宏文件 中，最后将宏文件保存。 Sub main() Shell “\Soildworks \ 法兰盖参数建模 \ 平面法兰 盖 .exe”， 1 End Sub 在Solid works环境下，选择菜单工具→自定义→宏， 在“自定义”对话框中单击“命令”标签，从“类别” 列表框中选择“宏”，将右侧最后一个按钮拖到菜单栏上， 会弹出如下图的对话框。在对话框中选择刚刚保存的宏 文件，设置图标，设置提示，点击确定。菜单栏上就会 出现相应的按钮。
