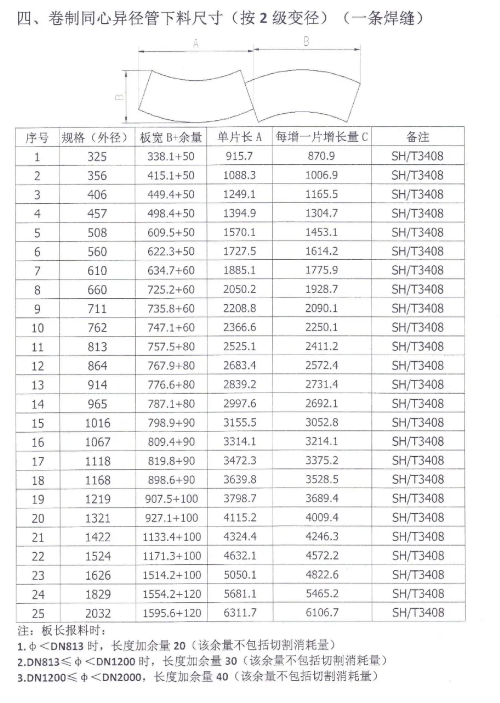

卷制同心异径管,下料尺寸,大口径异径管

 沧州信益专业生产大口径异径管。

运用Fluent软件中的DPM模型对不同入口颗粒浓度下不同尺寸异径管的冲蚀磨损进行数值模拟研究.通过数值模拟得出异径管冲蚀情况与入口浓度和尺寸之间的关系.结果表明,不同尺寸异径管的严重冲蚀区域都位于变径区域壁面;在相同的入口速度下,异径管的冲蚀磨损随着入口浓度的增大而上升;异径管的冲蚀磨损随着变径角度的上升成先上升后下降的现象,且冲蚀严重区域形状随角度的上升从斑点状向环状转变,并存在最严重冲蚀角度.

介绍了国内外常用异径管标准体系,从管件、焊接、冲蚀、爆裂、应力腐蚀等方面分析了30起由畀径管失效而引起的安全事故案例;从失效分析和理论研究方面综述了国内外异径管的研究概况.



过对制氢装置中变气管道使用的操作条件、工艺介质进行分析;对异径管道裂纹进行宏观观察、渗透检测;对管道母材进行了硬度测试、金相观察、化学成分分析;对裂纹断口进行宏观、微观检查。发现管道上裂纹由内壁起源,呈弧形向外壁扩展,断口平齐未见明显的塑性变形和腐蚀结垢特征,且裂纹几乎穿透整个壁厚;管道小头端母材中有大量的滑移线,显微组织为奥氏体加形变诱导马氏体组织,具有典型的冷作硬化特征,还有少量孪晶;管道母材硬度值不符合奥氏体不锈钢硬度值不大于190 HB的规定,且管道大头、小头端外壁硬度差别较大。由此得出异径管道成型后未进行最终固溶处理是导致开裂的最根本原因,并对此类不锈钢管件在使用中如何防止开裂提出了相应的防护措施。
