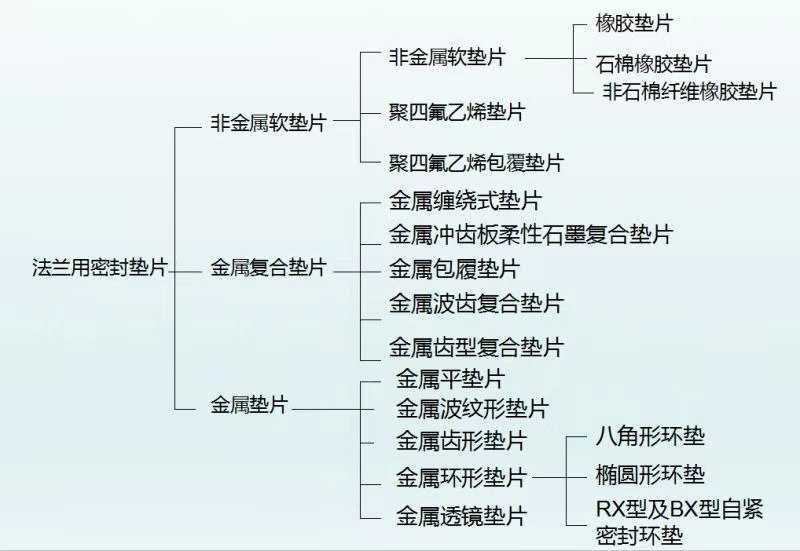

在法兰的使用当中，垫片是非常重要的一个零部件，因为垫片是保证法兰不泄喽的重要环节，所以垫片的选择和使用就非常的管件了。因为压力不同，使用环境不同，垫片有很多的之材质，去制作。因而有很多的不同类型的法兰，今天我们就介绍一下这些法兰的种类，了解一下法兰垫片家族吧。

一、非金属垫片

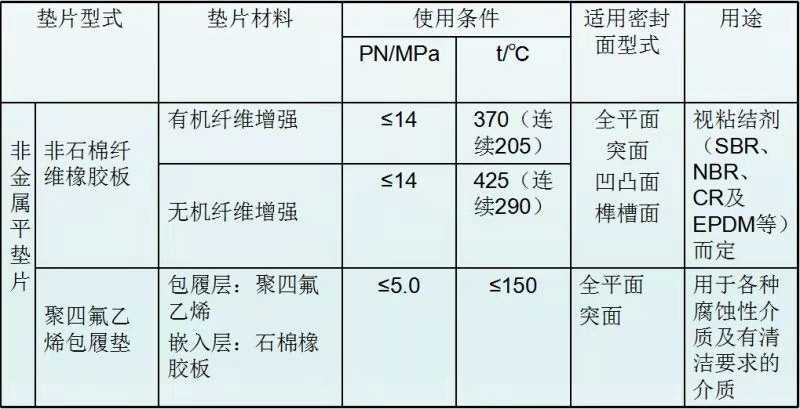

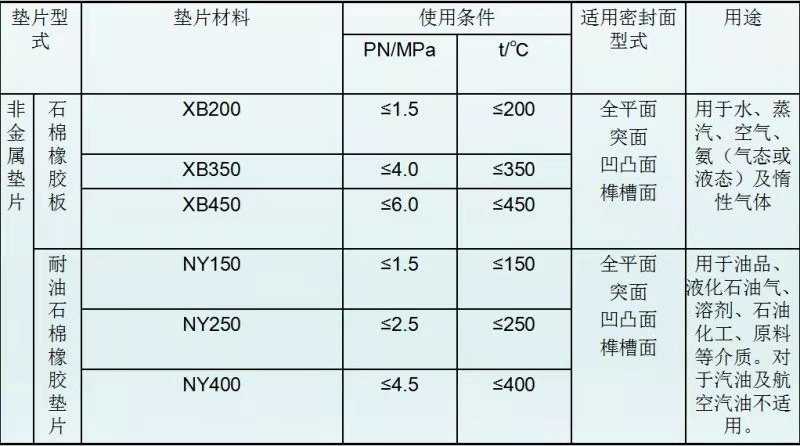

        1、非金属软垫片，又分三种，一种是橡胶垫片，一种是石棉橡胶垫片，还有一种是非石棉纤维橡胶垫片。

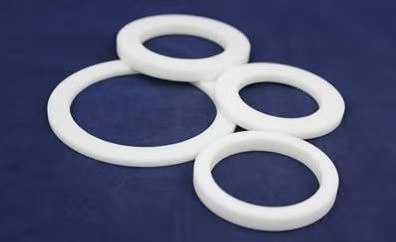

        2、聚四氟乙烯垫片
        3、聚四氟乙烯包覆垫片

聚四氟乙烯的包覆垫片是一种软型的垫片，有两个部分组成，一个是包封皮，一个是嵌入物。包封皮主要是起到抗腐蚀的作用，嵌入物就是用石棉橡胶板制成的了
这种垫片主要用在全平面型和突出型法兰的连接上，公斤压力在6公斤到50公斤，工作环境在0度到50度之间对清洁度有较高的要求。
二、金属复合垫片

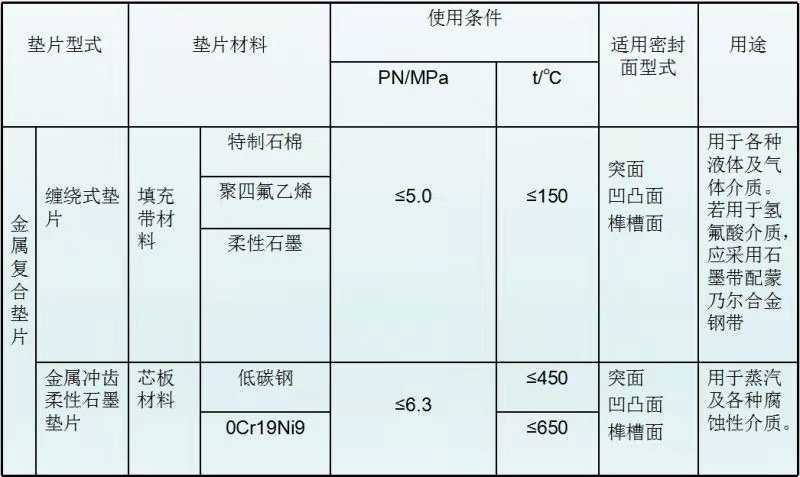

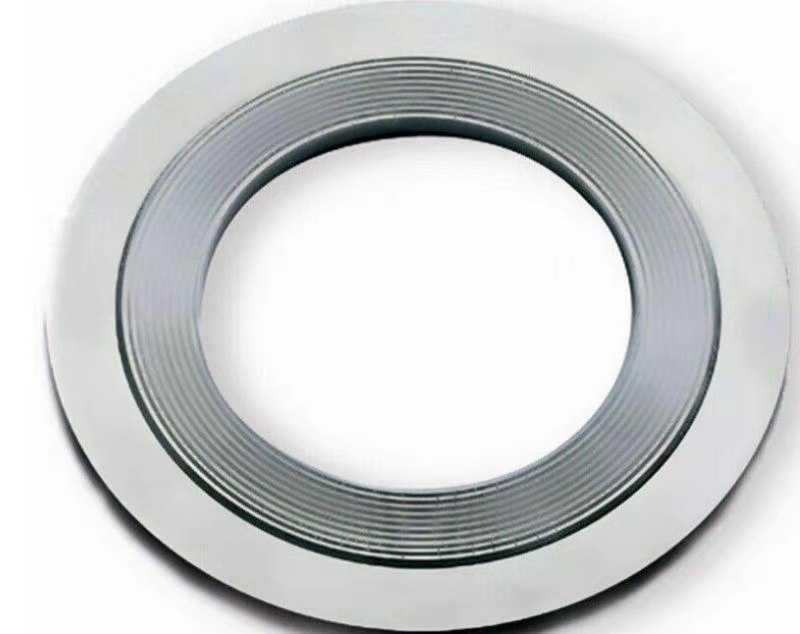

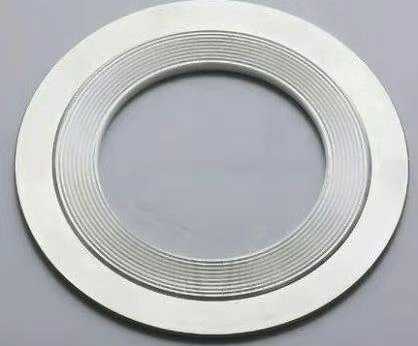

      1、金属缠绕垫
           这种垫片是由金属还有不是金属的螺旋复合缠绕制成的，这种垫的特性是，压缩的回弹好，具有多道密封的好处，还有一定的自紧功能，对于法兰面的缺陷有包容，不粘结法兰面，方便拆卸。也可以部分消除压力，温度的变化和机械震动的影响。如果在高温低压高真空的冲击震动等复杂环境下，还是可以保持高效的密封性能的。

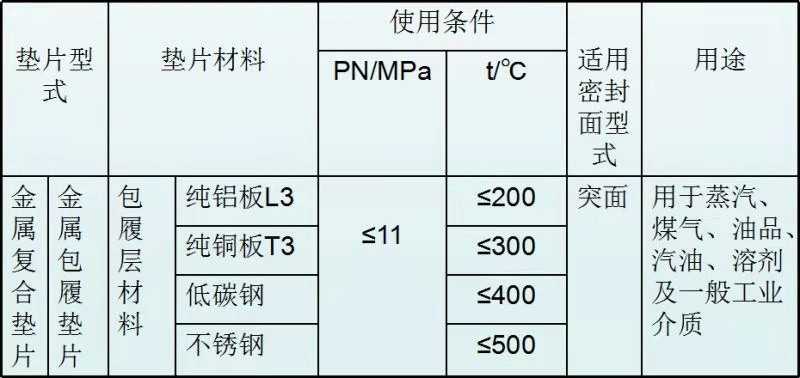

     2、金属包覆垫片

         这种垫片是用非金属的材料作为芯材的，外面的厚度是不大于0.5mm的金属薄板组成的。根据包覆的状态一般分两种，一种是平面型的一种是波纹型的。一般是压力容器法兰中这种垫片。
     3、金属冲齿板柔性石墨复合垫片
         这种垫片又叫做柔性石墨金属增强复合垫片，一个是冲齿的金属齿板或者冲孔金属芯板和柔性石墨粒子复合压成一种密封垫片，根据需要柔性石墨金属增强复合垫片可以制成带不锈钢或者碳钢的包边。
         这种垫片有很好的耐高温效果，耐腐蚀和辐射，强度比较高，可以在高压下工作。

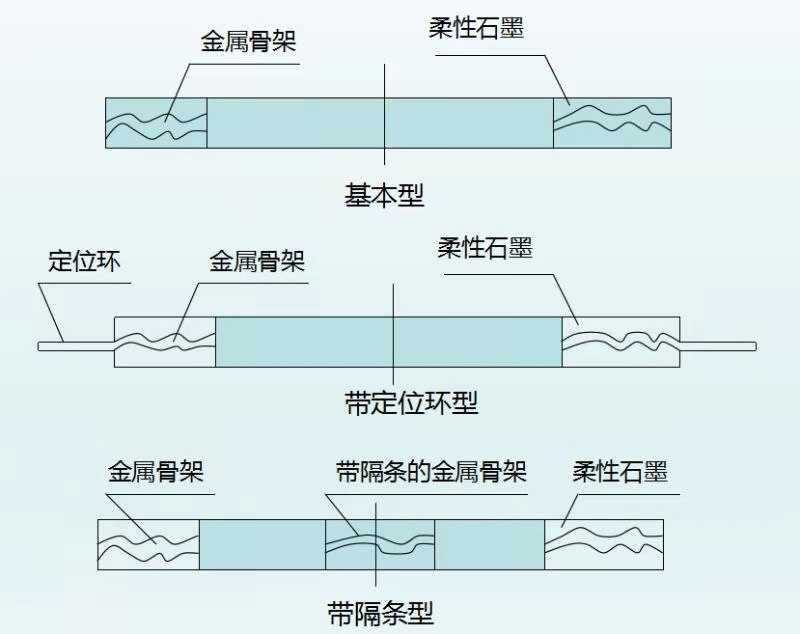

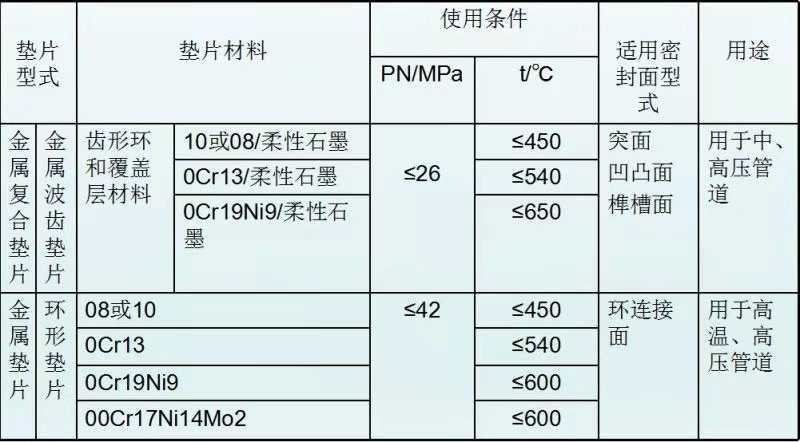

     4、金属波齿复合垫片
        柔性的石墨做成的金属波齿垫，是用机械加工成波齿状的这种垫片既有金属的强度，又有波纹弹性的特点，最高温度650℃，最高压力可达26MPa。
三、金属垫片

    1、金属环形垫片金属环形垫片是用金属材料加工成截面为八角形或椭圆形的实体金属垫片，具有径向自紧密封作用。故金属环形垫片是靠与法兰梯槽的内外侧面（主要是外侧面）接触，并通过压紧而形成密封的。八角形环形垫与法兰槽相配，主要表现为面接触。同椭圆形环垫相比，虽然不易与法兰槽达到密合，但却能再次使用，并且因截面是直线构成，容易加工。椭圆形环垫与法兰槽是线接触，密封性较好，但加工精度要求高，因而增加了制造成本，同时椭圆形环垫不能重复使用。

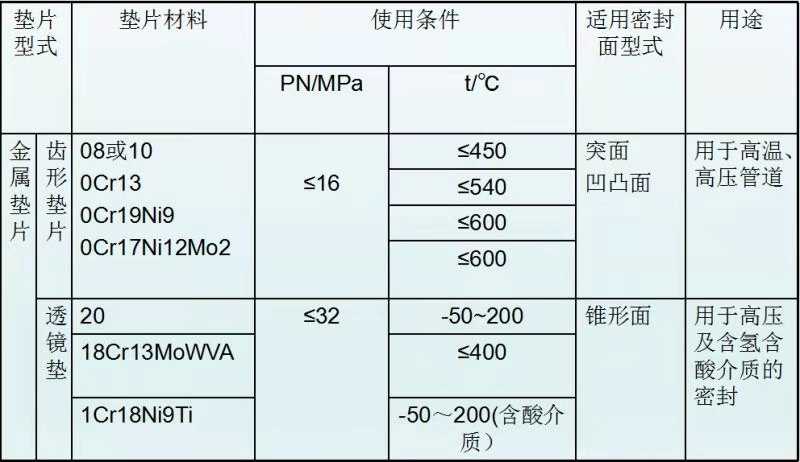

    2、金属齿形垫片是一种实体金属垫片，垫片的剖切面呈锯齿形，齿距t＝1.5～2mm，齿高h＝0.65～0.85mm，齿顶宽度C＝0.2～0.3mm。在密封面上车削若干个同心圆，其齿数为7～16，视垫片的规格大小而定。金属齿形垫片的结构型式有基本型、带外环型、带内环型及带内外环型四种，比较常见的结构为基本型。由于金属齿形垫片密封表面接触区的V形筋形成许多具有压差的空间线接触，所以密封可靠，使用周期长。和一般金属垫片相比，这种垫片需要的压紧力较小。其缺点是在每次更换垫片时，都要对两法兰密封面进行加工，因而费时费力。另外，垫片使用后容易在法兰密封面上留下压痕，故一般用于较少拆卸的部位。金属齿形垫片适用的公称压力为1.6～25.0MPa。
