一、常用法兰密封面型式

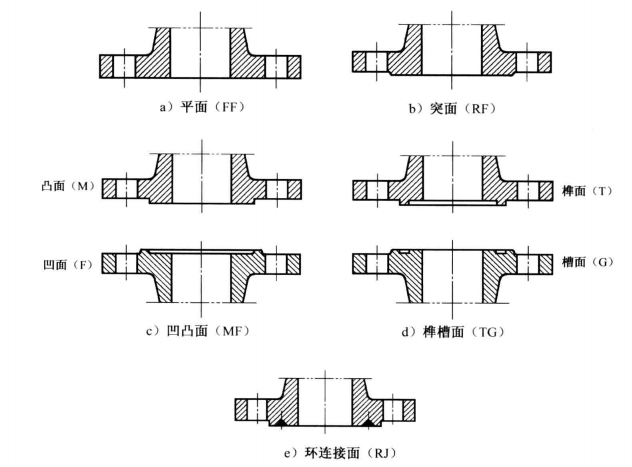

常用法兰密封面主要有平面、突面（有的标准中称凸面）、凹凸面、榫槽面和环连接面5 种型式。
1、平面
平面密封面主要用于宽面法兰及低压管道系统中，与相配密封垫片接触面分布于法兰 螺栓中心圆的内外两侧.对应的垫片材质多为石棉橡胶等非金属软质材料，垫片预紧比压 较低。
2、突面
突面密封面主要用于窄面法兰•即垫片的接触面位于法兰螺栓孔所包围的圆周范围内也就是突面密封面对应的垫片外径正好与法兰连接螺栓内切圆直径相当，安装时可借助螺 栓使垫片位置固定在法兰面中央。这种密封面在法兰上应用最为广泛。
适用于突面密封面法兰的垫片有各种非金属平垫片、包履垫片，金属包垫，缠绕式垫片 (含带外环或带内外环）等。
3、凹凸面
凹凸面密封面的特点是垫片嵌在凹面的凹槽中，减少垫片被压力冲击的可能性，装配时 便于对中。和突面密封面法兰相比，这种密封面常常可以用在密封要求较严的场合，其缺点 是一对法兰两种密封面，密封面加工较突面法兰复杂，因此不像突面法兰那样应用广泛。和 榫槽面法兰相比，它还有不能保护垫片不被挤人管道内的缺点。
凹凸面密封面适用的密封垫片有：各种非金属平垫、包履垫、基本型或带内外环型缠绕 垫等。
4、榫槽面
这种密封面具有与凹凸面法兰相似的优点，并优于凹凸面法兰，其垫片位于环状凹槽 内，受两侧金属壁的限制，可免于垫片受压变形而被挤人管道中。由于垫片不与管内流体介 质直接接触，较少遭受流体介质的侵蚀或腐蚀，故可用于高压、易燃易爆、有毒介质等对密封 要求较严的场合。这种密封面垫片安装对中性好，但密封面加工比较困难，更换垫片时易损 伤密封面，而且安装和拆卸时必须在轴向将法兰分开，因此在管线设计时要考虑到有将法兰 在轴向分开的可能。
榫槽面密封面适用的垫片有：各种金属及非金属平垫、金属包垫及基本型缠绕垫片等。
5、环连接面
环连接面密封的法兰，也属于窄面法兰，并在法兰的突面上开出一环状梯形槽作为法兰 密封面，和榫槽面法兰一样，这种法兰在安装和拆卸时必须在轴向将法兰分开，因此，在管线 设计时要考虑到将法兰在轴向分开的可能。
这种密封面专用来与金属材料加工成形状为八角形或椭圆形的实体金属垫片配合，实 现密封连接。由于金属环垫可以依据各种金属的固有特性，因而这种密封面的密封性能好， 对安装要求也不太严格，适合于高温、高压工况，但密封面的加工精度较高。
二、法兰密封面型式及代号
三、法兰密封面的加工

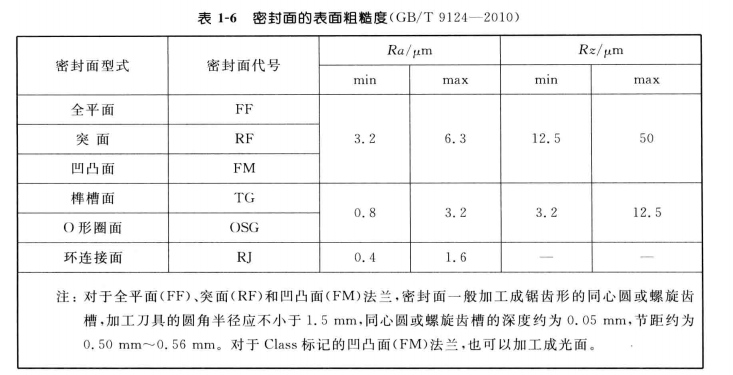

法兰密封面的表面粗糙度是影响密封性能的重要因素之一，因此法兰密封面一般要经 过机械加工。
法兰密封面的加工表面粗糙。当用户有特殊要求时，应在订货合同中注明。 环连接面法兰的环槽密封面硬度应高于所配合金属环垫的硬度。
常用法兰密封面主要有平面、突面（有的标准中称凸面）、凹凸面、榫槽面和环连接面5 种型式。
1、平面
平面密封面主要用于宽面法兰及低压管道系统中，与相配密封垫片接触面分布于法兰 螺栓中心圆的内外两侧.对应的垫片材质多为石棉橡胶等非金属软质材料，垫片预紧比压 较低。
2、突面
突面密封面主要用于窄面法兰•即垫片的接触面位于法兰螺栓孔所包围的圆周范围内也就是突面密封面对应的垫片外径正好与法兰连接螺栓内切圆直径相当，安装时可借助螺 栓使垫片位置固定在法兰面中央。这种密封面在法兰上应用最为广泛。
适用于突面密封面法兰的垫片有各种非金属平垫片、包履垫片，金属包垫，缠绕式垫片 (含带外环或带内外环）等。
3、凹凸面
凹凸面密封面的特点是垫片嵌在凹面的凹槽中，减少垫片被压力冲击的可能性，装配时 便于对中。和突面密封面法兰相比，这种密封面常常可以用在密封要求较严的场合，其缺点 是一对法兰两种密封面，密封面加工较突面法兰复杂，因此不像突面法兰那样应用广泛。和 榫槽面法兰相比，它还有不能保护垫片不被挤人管道内的缺点。
凹凸面密封面适用的密封垫片有：各种非金属平垫、包履垫、基本型或带内外环型缠绕 垫等。
4、榫槽面
这种密封面具有与凹凸面法兰相似的优点，并优于凹凸面法兰，其垫片位于环状凹槽 内，受两侧金属壁的限制，可免于垫片受压变形而被挤人管道中。由于垫片不与管内流体介 质直接接触，较少遭受流体介质的侵蚀或腐蚀，故可用于高压、易燃易爆、有毒介质等对密封 要求较严的场合。这种密封面垫片安装对中性好，但密封面加工比较困难，更换垫片时易损 伤密封面，而且安装和拆卸时必须在轴向将法兰分开，因此在管线设计时要考虑到有将法兰 在轴向分开的可能。
榫槽面密封面适用的垫片有：各种金属及非金属平垫、金属包垫及基本型缠绕垫片等。
5、环连接面
环连接面密封的法兰，也属于窄面法兰，并在法兰的突面上开出一环状梯形槽作为法兰 密封面，和榫槽面法兰一样，这种法兰在安装和拆卸时必须在轴向将法兰分开，因此，在管线 设计时要考虑到将法兰在轴向分开的可能。
这种密封面专用来与金属材料加工成形状为八角形或椭圆形的实体金属垫片配合，实 现密封连接。由于金属环垫可以依据各种金属的固有特性，因而这种密封面的密封性能好， 对安装要求也不太严格，适合于高温、高压工况，但密封面的加工精度较高。

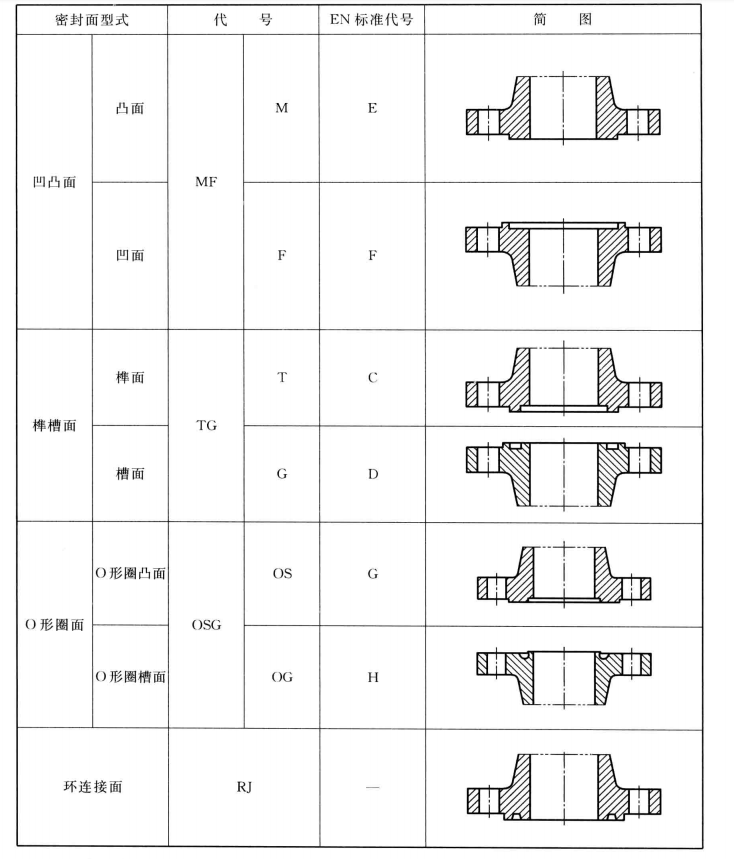

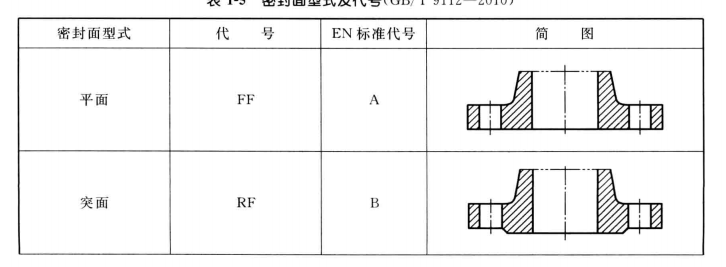

二、法兰密封面型式及代号
