对焊法兰

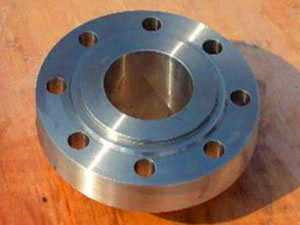

对焊法兰又称对开法兰，是法兰的一种。法兰是使管子与管子相互连接的零件，连接于管端。法兰上有孔眼，螺栓使两法兰紧连。对焊法兰及其垫片、紧固件统称为法兰接头。法兰接头是设备、设备零部件中必备的构件，也是配管设计、管件阀门中必不可少的零件。

　　对焊法兰不易变形，密封好，应用广泛，适用于压力或温度大幅度波动的管线或高温、高压及低温的管道，优点是价格比较便宜，公称压力不超过2.5MPa；也用于输送价格昂贵、易燃、易爆介质的管路上，公称压力在PN16MPa左右。对焊法兰连接使用方便，能够承受较大的压力。而对焊法兰垫根据压力的不同等级制作材料也不一样。从低压石棉垫、高压石棉垫到金属垫都有。

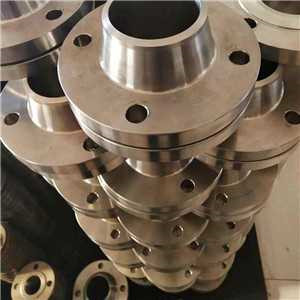

对焊法兰的生产加工过程：

　　一、退火温度是否达到规定温度。对焊法兰处理一般是采取固溶热处理，也就是人们平常所谓的“退火”，温度范围为1040~1120℃（日本标准）。你也可以通过退火炉观察孔观察，退火区的法兰管件应为白炽状态，但没出现软化下垂。

　　二、对焊法兰加工铸造炉内水汽。一方面检查炉体材料是否干燥，初次装炉，炉体材料必须要烘干；二是进炉的法兰管件是否残留过多水渍，特别法兰管件上面如果有孔的话，千万别漏水进去了，要不然就把炉子气氛全破坏了。

　　三、炉体密封性。对焊法兰光亮退火炉应是封闭的，与外界空气隔绝；采用氢气作保护气的，只有一个排气口是通的（用来点燃排出的氢气）。检查的方法可以用肥皂水抹在退火炉各个接头缝隙处，看是否跑；其中最容易跑气的地方是退火炉进管子的地方和出管子的地方，这个地方的密封圈特别容易磨损，要经常检查经常换。

　　四、保护气压力。为了防止对焊法兰出现微漏，炉内保护气应保持一定的正压，如果是氢气保护气，一般要求20kBar以上。

　　五、退火气氛。对焊法兰一般都是采用纯氢作为退火气氛，气氛纯度最好是99.99%以上，如果气氛中另一部分是惰性气体的话，纯度也可以低一点，但是绝对不能含有过多氧气、水汽。
