热水夹套的配管设计与管件选用原则

更新时间 2021-11-22 07:17 阅读

化工装置中，对于黏稠和对热敏感的工艺介质选用热水夹套进行加热能达到良好的伴热效果。鉴于热水夹套管在设计和施工过程中的复杂性，夹套管在配管设计中要注意内外管尺寸选用、供热长度、柔性设计等设计原则，要保证热水的流动畅通，还要注意材质的选择。设计过程中，还应遵循弯头、三通、异径管、法兰、阀门、导向板、隔断板等管件的选用原则。合理设计与正确选用管件是热水夹套发挥最佳伴热效果的前提，也是实现工艺要求.

内湾管弯头的工程尺寸应该和管子一致，内外管弯头的弯曲半径应该相同或者相近。一般当比较小的时候外观的弯曲半径去公称直径的1倍，内管弯曲半径玩1.5倍的公称直径，当比较打的时候外观的内管的弯曲半径一般取为工程之间的1倍，当数量不多时候，内外管均选用标准件，单将外管的尺寸扩大一个尺寸级别总之，选用师应该综合考虑交货周期和材料的成本费用。

夹套用的等径的或者异径的三通，加工成剖切型，现场的组对焊接。在是赞同的直管外，内管公称通径的原则上比外管的等级小2.从大口径管线上引出的直管应该只用焊接短管。当使用凸台的时候，映出的方式，以避免碰撞外套管。当三通或者凸台不能满足压力的要求的时候，应使用加强版的进行加强。

外套管的使用三通引出支管的时候，三通的应均分为两半。当不适用三通连接而直接焊接的时候，支管不分开。而夹套管应该均分为，两半。

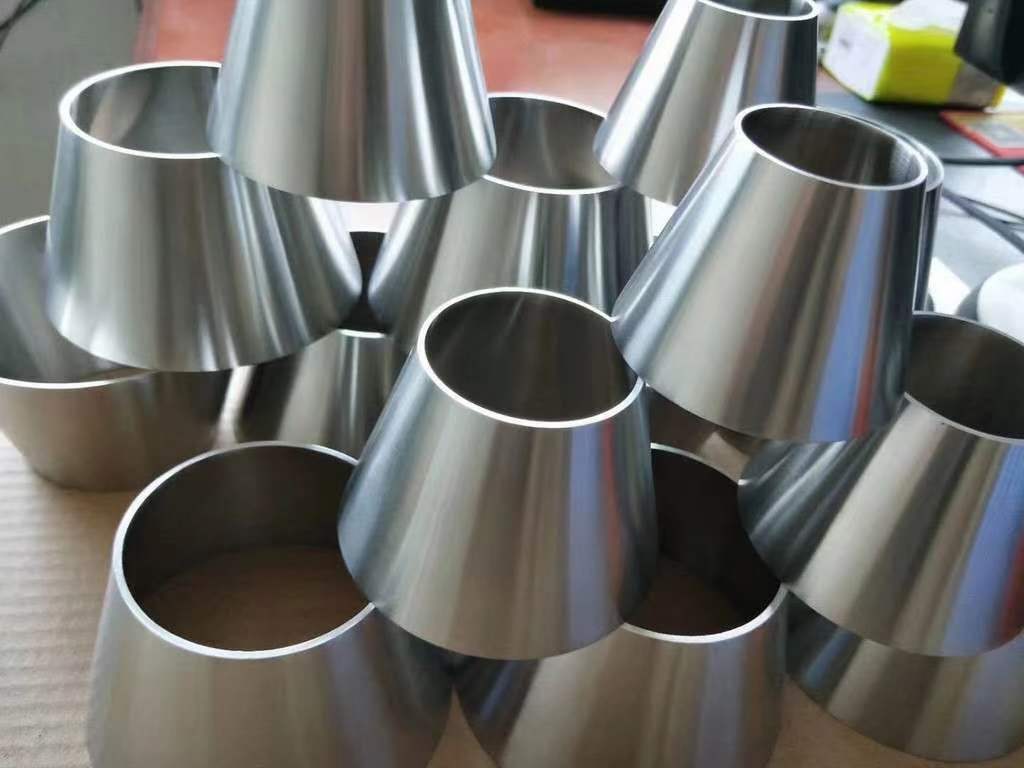

异径管应该选用标注你得对焊性，并按照标准安装，为减少内外管的相互的防癌，内管的异径管与套管的异径管的大口径的端部应该错开50mm的距离。

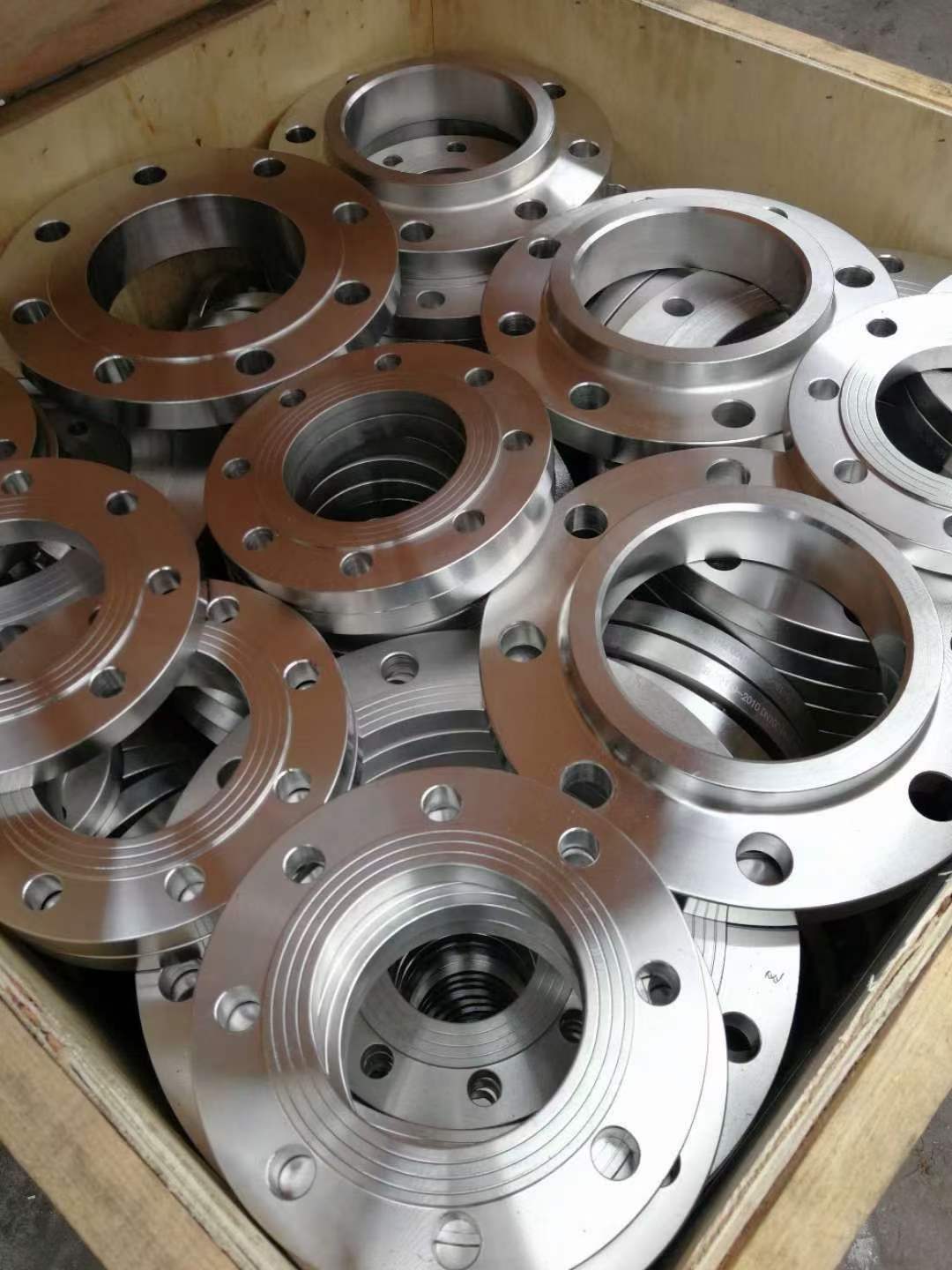

当内管为碳钢材质的时候，法兰的采用带颈平焊夹套法兰，为石化标准。当内管为不锈钢材质的时候，应该使用嵌板式夹套法兰。

对于非常粘稠和一些对拒不过热化比较敏感的工艺介质伴热，热水夹套具有明显的优势。由于夹套管在设计和施工过程中都比较复杂，如果在施工的过程中，对夹套管进行修改，不仅会造成很大的经济损失，也会耽误工期。这就要求设计者必须遵循设计原则，才能实现安全平稳的运行，达到最佳的伴热效果，实现工艺要求。
