1 范围

本标准规定了公称压力PN为1.6、2.5、4.0MPa和公称压力PN为5.0、11.0、15.0、26.0MPa的凹凸面带颈平焊钢制管法兰的型式和尺寸。
本标准适用于公称压力PN1.6～PN26.0MPa的凹凸面带颈平焊钢制管法兰。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 9112—2000 钢制管法兰类型与参数
GB/T 9124—2000 钢制管法兰技术条件

3 法兰的型式与尺寸

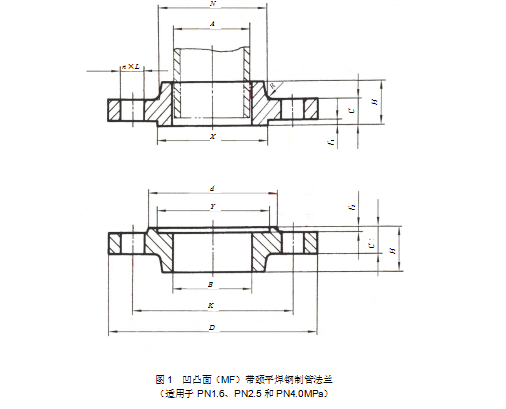

3.1 PN1.6、PN2.5和PN4.0 MPa凹凸面带颈平焊钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表3的规定。
3.2 PN5.0、PN11.0、PN15.0和PN26.0MPa凹凸面带颈平焊钢制管法兰的型式应符合图2的规定，尺寸应符合表4～表7的规定。

4 法兰的技术要求

4.1 法兰的技术要求应符合GB/T 9124的规定。
4.2 法兰在不同温度下的最大无冲击工作压力应符合GB/T 9124—2000附录A（标准的附录）的规定。
4.3 法兰的焊接接头型式和坡口尺寸应符合GB/T 9124—2000附录B（提示的附录）的规定。

5 标记

5.1 法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号（配用米制管代号为“系列Ⅱ”，配用英制管不标记）和标准编号进行标记。
5.2 法兰密封面的型式代号应符合GB/T 9112的规定。
5.3 标记示例
公称通径80mm、公称压力4.0MPa（40bar）的凸面带颈平焊钢制管法兰（配用米制管）：
法兰 DN80-PN40 M（系列Ⅱ） GB/T 9116.2—2000
公称通径80mm、公称压力5.0MPa（50bar）的凹面带颈平焊钢制管法兰（配用英制管）：
法兰 DN80-PN50 F GB/T 9116.2—2000

公称通径 DN	钢管外径 A	连接尺寸					密封面					法兰厚度 C	法兰高度 H	法兰颈		法兰内径 B
		法兰外径 D	螺栓孔中心圆直径 K	螺栓孔径 L	螺栓		d	X	Y	f₁	f₂			N	R
		法兰外径 D	螺栓孔中心圆直径 K	螺栓孔径 L	数量 n	螺纹规格	d	X	Y	f₁	f₂			N	R
15	21.3	95	66.5	16	4	M14	46	35	36.5	7	5	14.5	22	38	—	22.0
20	26.9	120	82.5	18	4	M16	54	43	44.5	7	5	16.0	25	48	—	28.0
25	33.7	125	89.0	18	4	M16	62	51	52.5	7	5	17.5	27	54	—	34.5
32	42.4	135	98.5	18	4	M16	73	63.5	65.0	7	5	19.5	27	64	—	43.5
40	48.3	155	114.5	22	4	M20	84	73	74.5	7	5	21.0	30	70	—	49.5
50	60.3	165	127.0	18	8	M16	103	92	93.5	7	5	22.5	33	84	—	62.0
65	73.0	190	149.0	22	8	M20	116	105	106.5	7	5	25.5	38	100	—	74.5
80	88.9	210	168.5	22	8	M20	138	127	128.5	7	5	29.0	43	118	—	90.5
100	114.3	255	200.0	22	8	M20	168	157.5	159.0	7	5	32.0	48	146	—	116.0
125	141.3	280	235.0	22	8	M20	197	186	187.5	7	5	35.0	51	178	—	143.5
150	168.3	320	270.0	22	12	M20	227	216	217.5	7	5	37.0	52	206	—	170.5
200	219.1	380	330.0	26	12	M24	281	270	271.5	7	5	41.5	62	260	—	221.5
250	273.0	445	387.5	29.5	16	M27	335	324	325.5	7	5	48.0	67	321	—	276.0
300	323.9	520	451.0	32.5	16	M30	392	381	382.5	7	5	51.0	73	375	10	327.0
350	355.6	585	514.5	32.5	20	M30	424	413	414.5	7	5	54.0	76	426	10	359.0
400	406.4	650	571.5	35.5	20	M33	481	470	471.5	7	5	57.5	83	483	10	410.5
450	457	710	628.5	35.5	24	M33	544	533.5	535	7	5	60.5	89	533	10	462.0
500	508	775	686.0	35.5	24	M33	595	584.5	586	7	5	63.5	95	587	10	513.0
600	610	915	813.0	42	24	M39	703.5	692.5	694	7	5	70.0	104	702	10	616.0

表5 PN11.0（110bar）凹凸面带颈平焊钢制管法兰 mm

公称通径 DN	钢管外径 A	连接尺寸					密封面					法兰厚度 C	法兰高度 H	法兰颈部直径 N	法兰内径 B
		法兰外径 D	螺栓孔中心圆直径 K	螺栓孔径 L	螺栓		d	X	Y	f₁	f₂
		法兰外径 D	螺栓孔中心圆直径 K	螺栓孔径 L	数量 n	螺纹规格	d	X	Y	f₁	f₂
15	21.3	95	66.5	16	4	M14	46	35	36.5	7	5	14.5	22	38	22.0
20	26.9	120	82.5	18	4	M16	54	43	44.5	7	5	16.0	25	48	28.0
25	33.7	125	89.0	18	4	M16	62	51	52.5	7	5	17.5	27	54	34.5
32	42.4	135	98.5	18	4	M16	73	63.5	65.0	7	5	21.0	29	64	43.5
40	48.3	155	114.5	22	4	M20	84	73	74.5	7	5	22.5	32	70	49.5
50	60.3	165	127.0	18	8	M16	103	92	93.5	7	5	25.5	37	84	62.0
65	73.0	190	149.0	22	8	M20	116	105	106.5	7	5	29.0	41	100	74.5
80	88.9	210	168.5	22	8	M20	138	127	128.5	7	5	32.0	46	117	90.5
100	114.3	275	216.0	26	8	M24	168	157.5	159.0	7	5	38.5	54	152	116.0
125	141.3	330	267.0	29.5	8	M27	197	186	187.5	7	5	44.5	60	189	143.5
150	168.3	355	292.0	29.5	12	M27	227	216	217.5	7	5	48.0	67	222	170.5
200	219.1	420	349.0	32.5	12	M30	281	270	271.5	7	5	55.5	76	273	221.5
250	273.0	510	432.0	35.5	16	M33	335	324	325.5	7	5	63.5	86	343	276.0
300	323.9	560	489.0	35.5	20	M33	392	381	382.5	7	5	67.0	92	400	327.0
350	355.6	605	527.0	39	20	M36	424	413	414.5	7	5	70.0	94	432	359.0
400	406.4	685	603.0	42	20	M39	481	470	471.5	7	5	76.5	106	495	410.5
450	457	745	654.0	45	20	M42	544	533.5	535	7	5	83.0	117	546	462.0
500	508	815	724.0	45	24	M42	595	584.5	586	7	5	89.0	127	610	513.0
600	610	940	838.0	51	24	M48	703.5	692.5	694	7	5	102.0	140	718	616.0

表6 PN15.0（150bar）凹凸面带颈平焊钢制管法兰 mm

公称通径 DN	钢管外径 A	连接尺寸					密封面					法兰厚度 C	法兰高度 H	法兰颈部直径 N	法兰内径 B
		法兰外径 D	螺栓孔中心圆直径 K	螺栓孔径 L	螺栓		d	X	Y	f₁	f₂
		法兰外径 D	螺栓孔中心圆直径 K	螺栓孔径 L	数量 n	螺纹规格	d	X	Y	f₁	f₂
15	使用PN26.0MPa尺寸
20
25
32
40
50
65
80	88.9	240	190.5	26	8	M24	138	127.0	128.5	7	5	38.5	54	127	90.5
100	114.3	290	235.0	32.5	8	M30	168	157.5	159.0	7	5	44.5	70	159	116.0
125	141.3	350	279.5	35.5	8	M33	197	186	187.5	7	5	51.0	79	190	143.5
150	168.3	380	317.5	32.5	12	M30	227	216	217.5	7	5	56.0	86	235	170.5
200	219.1	470	393.5	39	12	M36	281	270	271.5	7	5	63.5	102	298	221.5
250	273.0	545	470.0	39	16	M36	335	224	325.5	7	5	70.0	108	368	276.0
300	323.9	610	533.5	39	20	M36	392	381.0	382.5	7	5	79.5	117	419	327.0
350	355.6	640	559.0	42	20	M39	424	413	414.5	7	5	86.0	130	451	359.0
400	406.4	705	616.0	45	20	M42	481	470	471.5	7	5	89.0	133	508	410.5
450	457	785	686.0	51	20	M48	544	533.5	535.0	7	5	102.0	152	565	462.0
500	508	855	749.5	55	20	M52	595	584.5	586.0	7	5	108.0	159	672	513.0
600	610	1040	901.5	68	20	M64	703.5	692.5	694.0	7	5	140.0	203	749	616.0
