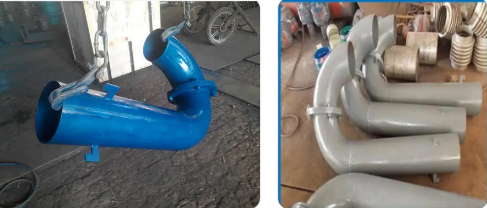

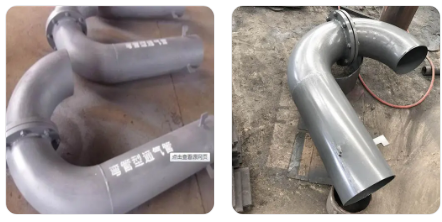

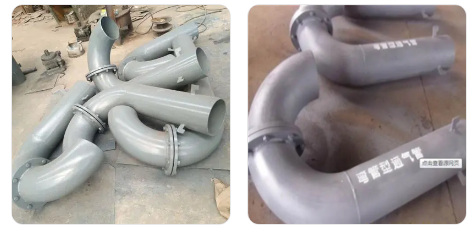

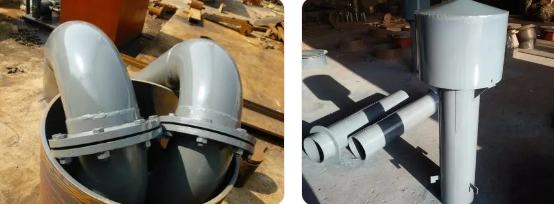

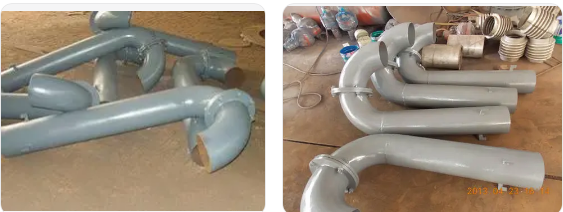

弯管
-
在保证排水系统水封不被破坏是排水系统设计的重要任务,而良好的排水管道通气系统是保证水封不被破坏十分有效的重要措施.高层建筑中防止横支管水压波动,从而保护水封的重要手段是平衡立管内气压,尤其是最大负压区的气压.通过设置专用通气管,使空气的流动补充能绕开水舌,逸气及补气不受排水过程的干扰,及时地将水舌下正压区的空气排走.补充水舌上方负压区空气的不足量,能较好地平衡立管压力.通气系统起着十分重要的作用.
根据某型通气管升降装置的工作原理,分析了该装置的结构优点和存在的问题,提出了该装置在浮阀制作材料、浮阀定深开启的稳定性、装置的隐蔽性等方面的改进建议.
在设计汇合通气管时，管径的通用的计算方式是按断面面积确定，不考虑所对应排水系统所承接排水量的多少。本文拟从理论分析的角度出发，结合实例，用水力计算的方式来确定汇合通气管管径，以获得一种更能贴合通气系统实际情况的管径确定方法。
安装出口活门的轴流泵站,受起动和停泵水锤比较严重,常造成叶片损坏、底脚螺栓剪断和管道凹瘪.起动时,活门反复开闭,管内压力反复升降;停泵时,管内产生以负压为主的压力波,从减轻管内压力变化的角度出发在管道出口端安装一根通气管,利用空气对压力进行平衡.经试验,起动时活门反复开闭得到彻底根除,停泵时活门漏水、漏气现象得到高度缓解,起动时间明显减少,每根通气管的安装工料费不足100元,很具推广价值.
建筑排水系统是建筑给排水系统的重要组成 部分，直接影响建筑用户的使用方便，舒适程度及 空气质量。一个丁况良好的排水系统应能迅速排 除污、废水，而室内空气卫生状况却能不被污染。 为此，排水管道普遍设置了水封。水封是利用一定 高度的静水压力来抵抗排水管内气压变化，防止 管内气体进入室内的措施。水封设在卫生器具排 水口下，水封深度一般为50ram(”。一旦排水管内气 压变化值超过水封抵抗能力的最大极限时，就发 生水封破坏。管道中的污浊有毒有害气体就会人侵 室内。不仅影响室内环境卫生还容易传播疾病【21。因 此，保证排水系统水封不被破坏是排水系统设计 的重要任务，而良好的排水管道通气系统是保证 水封不被破坏十分有效的重要措施。通气系统主 要起三个方面的作用：①提供或散逸室内、室外排 水系统中的气体达到透气作用。②提供空气循环， 防止排水系统出现水封的负压虹吸及正压喷溅现 象。③保证迅速而安静地排水。在排水系统设计 时，应重视通气系统的设计，特别是改造工程中如 能根据实际情况，适当加强通气管道的设置，能明 显改善排水系统的工况，起到事半功倍的作用t31。
排水立管，特别是高层建筑的排水立管，管内 气压波动大，通气管道设置的好坏对排水系统的 工况影响很大181。 在高层建筑中防止横支管水压波动，从而保 护水封的重要手段是平衡立管内气压，尤其是最 大负压区(一般在排水横支管下方)的气压。通过设 置专用通气管，使空气的流动补充能绕开水舌，逸 气及补气不受排水过程的干扰，及时地将水舌下 正压区的空气排走，补充水舌上方负压区空气的 不足量，能较好地平衡立管压力191。
(1)环形通气管和器具通气管与通气立管连 接，连接处的标高在卫生器具上边缘0．15m以上， 且有不小于0．0l的上升坡度。 (2)器具通气管应设在存水弯出口端。环形通 气管在横支管起端的两个卫生器具之间接出，连 接点在横支管中心线以上，与横支管垂直或45。 连接。 (3)专用通气立管每隔2层设一个，主通气立管 宜每隔8一10层设一个。结合通气管的上端的卫生 器具上边缘以上不小于0．15m处与通气立管以斜 三通连接，下端在排水横支管以下与排水立管以 斜三通连接。 (4)专用通气立管和主通气立管的上端可在最 高层卫生器具上边缘或检查口以上与排水立管通 气部分以斜三通连接。下端应在最低排水横支管 以下与排水立管以斜三通连接。 (5)当用H管件替代结合通气管时，H管与通气 管的连接点应设在卫器具上边缘以上不小于 0．15m处。 (6)当污水立管与废水立管使用一根通气立管 时，H管配件可隔层分别与污水立管和废水立管连 接。但最低横支管连接点以下应设结合通气管【61。
