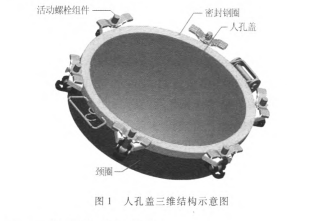

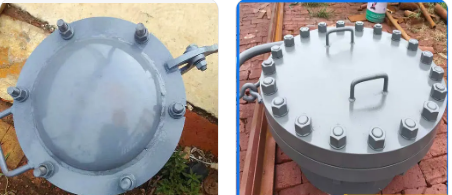

人孑L是罐式集装箱的主要部件之一，在产品制 造、使用全周期过程中起着至关重要的作用。其主 要结构由活动螺栓组件、颈圈、人孔盖等零部件组 成，如图1所示。

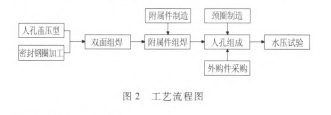

为了保证人孔的生产制造，对其生产流程进行 工艺排布，主要是零部件加工、双面焊接、附属件组 焊、人孔组成和水压试验，工艺流程如图2所示。
人孔盖为球冠形，成型容易反弹，现有工艺装备 无法实现。 对应措施：通过对该零件模拟分析，同时考虑板 材的反弹系数，自主设计制造1套压型模具，利用 500 t液压机进行压型，保证产品1次成型…。 2．2．2颈圈制造 颈圈内是直径为500 mm的圆，卷板机最小滚 圆直径为600 mm，无法通过卷板机实现颈圈制造。 对应措施：利用型钢弯曲机对颈圈进行滚圆，使 用样板对其进行检查，对接完成后，再进行二次校 圆，保证圆度符合要求。
人孔盖与密封钢圈双面环形焊接，由于热输入 较大，焊后产生变形。 对应措施：调整焊接参数，在人孔盖与密封钢圈 焊接前，先将两者点焊在一起，然后利用人孔盖组对 工装进行固定(见图4)。采用焊接变位机来实现人 孔盖与密封钢圈的焊接，保证了焊接质量，满足了产 品外观要求旧1。

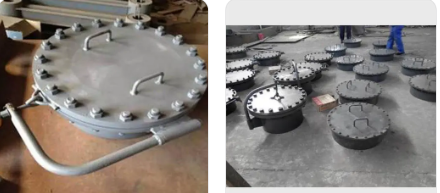

该产品的材质主要为Q345D，为了保证外观质 量及使用过程中防止腐蚀，对其整体进行了热浸镀 锌，可以有效防护10年以上，同时外观质量也达到 了商品化要求。
通过以上分析核算，当产品数量小于30套时采 用外购方式成本较经济；当产品数量大于30套时， 采用自制成本较经济。自制人孑L成本大约1 800 元／套，外购价格为3 800元／套，每个节约2 000元。 此项目通过了公司设计部门和船级社的共同鉴 定，目前该产品已经用于796只29 m3罐式集装箱 上，达到了预期的效果，节约159．2万元，给企业带 来巨大效益。随着自制人孔的标准化及商品化，可 以为其他罐箱厂供应配件，拓宽相关多元业务的发 展工作。但该产品材质为Q345D，不锈钢罐箱不会 采用此材质，且重量重，所以在材质上面为适应更广 的应用还需要进一步改进。
