相关标准：

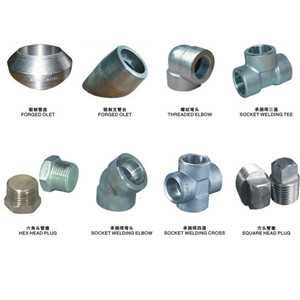

GB/T 14383 锻制承插焊和螺纹管件

ASME B 16.11锻制承插焊和螺纹管件

承插焊是指管子插入阀门、管件或者法兰的嵌壁内焊接的一种管道连接方式。相对于对焊而言，承插焊通常用于2寸及其以下小口径管道。承插焊采用角焊缝。

承插焊管件的优点：

1）管道不必预制坡口。

2）不必校准点焊，因为管件本身即起到校准作用。

3）焊材不会渗入管道孔内。

4）可以代替螺纹管件，因而泄漏风险降低。

5）角焊缝不适用射线检测，因而正确的管件和焊接十分关键。角焊缝常用磁粉检测和渗透检测来做表面检测。

6）建造成本通常低于对焊接头。原因在于无须进行坡口组对和坡口预制。

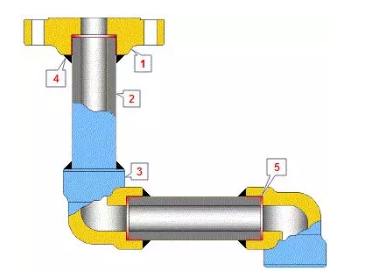

1. 承插焊法兰

2. 钢管

3. 承插焊弯头

4. 角焊缝

5. 伸缩缝。焊工在焊接时须保证管道和承插口肩部1.6mm的焊接伸缩缝。

承插焊管件压力等级:

Class3000, Class6000, Class9000

承插焊管件压力等级与尺寸范围：
