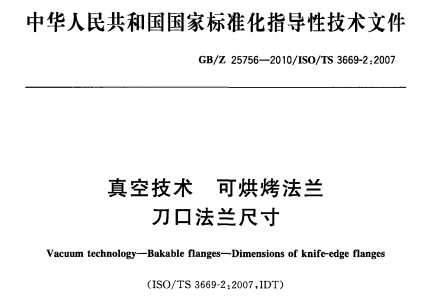

GBZ25756-2010,真空技术
GBZ25756-2010,真空技术,可烘烤法兰,刀口法兰尺寸
材料:不锈钢 碳钢 合金钢
交期:标准法兰常年现货
描述:联系站长免费领取法兰标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情
    一、在实际使用中,可烘烤法兰刀口法兰已成为真空系统中零件的重要组成部分。长期以来ISO/ TC 112—直试图制定《真空技术可烘烤法兰刀口法兰尺寸》标准,经过各成员国努力,ISO/ TS 3669-2:2007《真空技术可烘烤法兰第2部分:刀口法兰尺寸》终于出版了,
    为了避免模糊混乱,有助于标准使用者理解该标准情况,我们提供一些相关信息作以说明。
    ISO 3669包括两部分:
    ISO 3669:1986《真空技术可烘烤法兰尺寸》;
    SO/TS 3669-2:2007《真空技术可烘烤法兰第2部分:刀口法兰尺寸h
    ISO/TS 3669-2:2007与ISO 3669:1986相比,做了重要的技术改变,ISO 3669:1986规定了两个系 列的烘烤法兰:
    二、首选系列,其主要尺寸要确保与已标准化的非烘烤法兰的兼容性(见ISO 1609);

    ,真空技术
    三、次选系列,对应于常用法兰。
    ISO/TS 3669-2:2007仅规定了一个系列,并且不再取决于“首选”系列的数值,事实上,ISO 3669: 1986的“首选”系列已经过时或作废,因此提升了“次选”系列成为一个并且是唯一的一套规定尺寸。另 外,这套“次选”系列的若干尺寸,也针四、对法兰的一般使用进行了修改,直到刀口密封剖面的详细尺寸被 纳人。
    IS0/TS 3669-2:2007在三年之后将会由ISO/TC 112进行复审,以便决定是否在接下来的三年内 得到批准,经过修订成为国际标准,或是撤消.如果通过批准,它将在接下来的三年之后再次进行修订, 在这段时间内,它必须或是转为国际标准,或是被撤消。
    五、对ISO 3669的上述说明在于他与GB/T 16709.1—2010/ISO 9803-1:2007《真空技术管路配件 的装配尺寸第1部分:非刀口法兰型》、GB/T 16709. 2—2010/ISO 9803-2:2007《真空技术管路配 件的装配尺寸第2部分:刀口法兰型》和GB/T 25754—2010/ISO 21358:2007《真空技术直角阀尺寸 和气动装置的接口》的密切关系,他们在标准中互相引用。
    六、选择法兰的材料要与其要求相匹配。需要考虑工作温度、密封性、耐腐蚀性、导磁性、所用密封垫圈 的类型和尺寸。
    七、蟪栓孔螺栓孔可以是间暸形或螺纹形孔。
    注:由于目前应用中的法兰大部分源自于美国,所以螵纹形法兰通常配有英式螺纹。随着日益广泛的使用,法兰也 采用了公制»纹.二者都涵盖在本部分内。
    八、凹槽检漏时应该使用检漏槽。凹槽应等距置于螺栓孔中间。

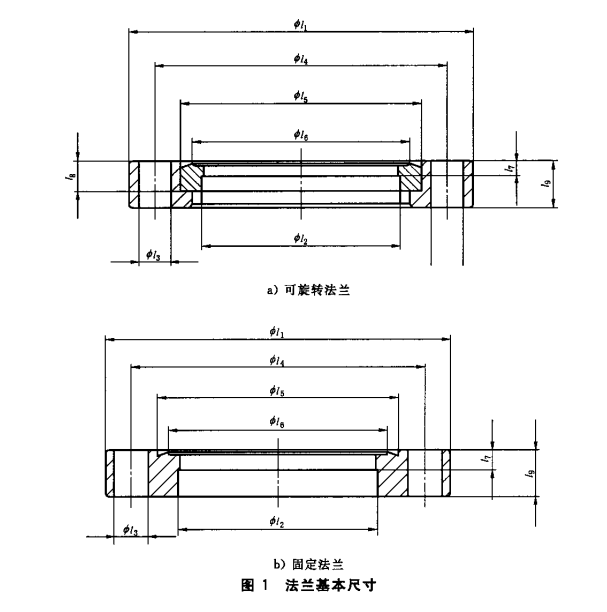

      A il   h     9 h h h U h
    公称
    通径
    法兰
    公称
    外径
    最大
    连接
    管径8
    螺栓 数量b 螺栓
    孔径
    公差
    + 0.2 0
    蟝栓嫌纹^ S栓孔 中心 圈径 蟝栓孔
    中心
    位置
    公差
    密封
    凹植
    直径
    公差
    +0. 2 0
    刀口 直径 公差 士 0.1 内环
    厚度
    min
    旋转
    连接
    深度
    公差 土 0.1
    法兰
    厚度
    min
    10CF 25.0
    0.0)
    12.0 6 3.3 M3X0. 5 17.50 fO.l 13.50 10.50 3.00 ? 6*0
    16CF 33. 8 (1.33) 19.4 6 4.4 M4X0.7
    (#8-32)
    27.00 p〇 21.40 18.30 3.30 5.90 7.0
    25CF 54.0
    (2.12)
    25.8 4 6.8 M6X1.0
    <1/4W-2S)
    41.30 f 0.2 33.00 27.70 4.30 6.00 11,5
    40CF 69.9
    (2.75)
    40.0 6 6.8 M6X1.0
    <l/4ff-28)
    58.70 p0. 2 48.30 41.90 4.30 7. 70 12.5
    50CF 85.7 (3.38) 51.0 8 8.4 M8X1.25
    (5/16”-24)
    72.40 <P 0.2 61.80 55.90 4.90 9. 70 16.0
    63CF 114. 3 (4.50) 70.0 8 8.4 M8X1. 25 C5/16w-24) 92.20 tp0.2 82.50 77.20 6.40 12.70 17.0
    75CF 117.4 (4. 62) 76.2 10 8.4 MS XI. 25
    (5/16fl-24)
    102. 30   91*60 85.20 6+50 13.00 17, 5
    100CF 152.4
    (6.00)
    108.0 16 8.4 M8X1.25
    (5/16w-24)
    130.30 <P〇.2 120,60 115.30 7.20 14.30 19.5
    125CF 171.5
    (6.75)
    127.0 18 8.4 M8X1. 25 (5/16w-24) 151.60 pO. 2 141.80 136.30 7.20 14. 30 21.0
    160CF 203.2 (8. 00) 159.0 20 8.4 M8X1.25
    (5/16w-24)
    181.00 f 0. 2 171.40 166.10 8.00 15.90 21.0
    200CF 254.0
    (10.00)
    205.0 24 8.4 MS XI. 25 (5/16w-24) 231.80 f0. 2 222.20 216.90 8.60 17.20 24.0
    250CF 304.8
    (12.00)
    256.0 32 8.4 M8X1.25
    (5/16w-24>
    284.00 <p〇,2 273.10 267.50 9.00 18.00 24.0
    275CF 336. 6 (13.25) 273.4 30 10.8 M10X1.5
    (3/8"-24)
    306.30 f〇.2 294. 40 288.20 9.90 19.80 28.0
    300CF 368.3
    (14,5)
    306.0 32 10.8 M10X1. 5 (3/8tf-24) 338.10 fO.2 326.40 320.00 9.90 19.80 28.0
    350CF 419.1
    (16.5)
    356.0 36 10. S M10X1.5
    (3/8"-24)
    388.90 fO.i 376. 70 373.00 10.40 20.70 28.0
    400CF 469.9
    (16.5)
    406.0 40 10.8 M10X1. 5 (3/8〃-24) 437. 90 fO.i 424. 40 419.00 10.40 20. 70 28.0
