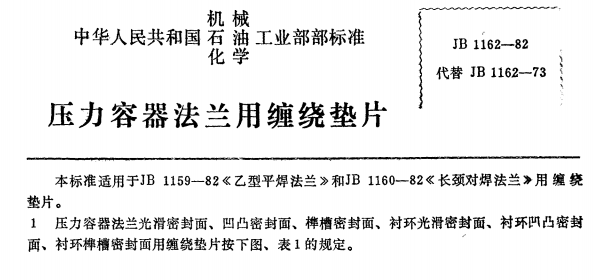

本标准适用于比1159—82《乙型平焊法兰》和JB 1160—82《长颈对焊法兰》用缠绕 垫片。

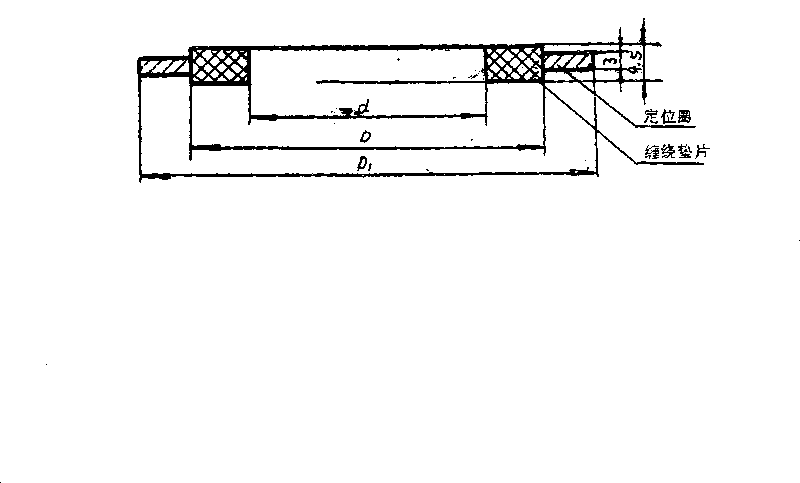

1压力容器法兰光滑密封面、凹凸密封面、榫槽密封面、衬环光滑密封面、衬环W凸密封 面、衬环榫槽密封面用缠绕垫片按下图、表1的规定。
2垫片的金属材料按表2规定，其表面不允许有粗糙不平、裂纹、凹坑、镑皮、划伤等缺陷，钢 带不允许有接头。填充带采用厚度为0.4〜1.0mm的石棉纸、橡胶石棉带或聚四氟乙烯薄膜等 石棉纸的烧失量应小于18吻，石棉橡胶带和聚四氟乙烯按有关标准规定。定位圈材料为A 3。
表2
| 钢带材料 | 厚 度 （mm) | 硬 度 HB |
| 〇Crl3 | 0.15〜0.2 | 120〜190 |
| !Crl8Ni9 | 0.15〜0.2 ‘ | 〜140 |
mm 表3
|
项目 |
公称直径 | 300〜1200 | 1300〜3000 | |
|
定 垫 |
位圈 片 |
外径 |
0 — 1.5 |
0 -2,0 |
| 垫 | 片 | 内径 | +1 • 5 0 | + 2.0 〇 |
| 垫片厚度 | ±0.3 | 土0,4 | ||
4钢带与填充带应紧密结合，层次均匀、无断裂、重迭、空隙、弯曲等缺陷3 5 垫片的两面应平整、金g带的两迫不允许有齿较袞箔。 。
6垫片绕成螺旋形后，在钢带的始端和末端点焊数点。焊接质量按下述要求，垫片厚度由 自由状态的4.5mm压缩到3mm后，无脱焊及松散现象。
7标志
带定位圈时：垫片外径x内径x定位圏外径标准号
举例：外径l〇54mm,内径l〇22mm,定位圈外径1080mm的缠绕垫片标志为：
垫片 1054 x 1022 x 1080 JB 1162—82 不带定位圈时：垫片外径x内径标准号 举例：外径1054mm，内径1022mm的缠_垫片标志为：
蛰片 1054 x1022 JB 1162—82.
