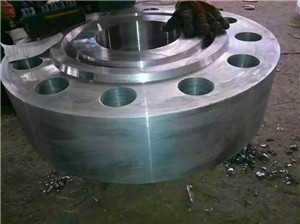

根据各种垫片的结构、材料和实际密封性能以及与其相配合的法兰结构型式、主要参数和密封 面型式，确定了本标准六种垫片的适用范围。
3. 管法兰用垫片(PN系列）的适用范围见HG/T 20614—2009附录A的表A. 0.3。
4. 管法兰用垫片(Class系列）的适用范围见HG/T 20635?2009附录A的表A. 0. 3。
本次修订与1997版相比，增加了缠绕垫C型（带对中环型）和D型（带内环和对中环型） Class2500的尺寸，以适应用户的订货要求。
扩大了齿形垫的公称压力范围，为ClaSS150～CUSs2500,并增加用于榫面/槽面和凹面/凸面法 兰的A型(基本型）（Class300～Classl500)。补充了大直径法兰用金属环垫尺寸(Class系列）。
需注意的是，除金属包覆垫外，垫片的外径到紧固件，而不是到螺栓孔边缘。
5. 垫片的最大<^XT)值。
垫片的使用压力和使用温度之间存在一定的关系。一般，使用温度升髙，垫片的许用工作压力 降低。垫片的使用不应超过HG/T 20614—2009或HG/T 20635—2009中规定的最大（pXT)值， 且不推荐垫片在其最大(PXT)值附近使用。也有采用纵坐标为使用压力，横坐标为使用温度的曲 线表示垫片的使用压力和使用温度之间的关系，称为垫片的尹:T图。
非石棉纤维橡胶板、填充改性聚四氟乙烯板垫片的尹T图可参考HG/T 20614—2009附录A 的图 A. 0. 4-1 和图 A. 0. 4-2。 ,
6. 聚四氟乙烯包覆垫。
聚四氟乙烯包覆垫包括A型（剖切型）、B型（机加工型）及C型（折包型）。A型和B型适用于 公称尺寸小于或等于DN500，C型可用于公称尺寸大于或等于DN350。推荐选用B,型。
A型和B型的聚四氟乙烯包覆层均由筒料切制的环片料制成。A型由1mm厚的环状片料，沿 环外侧面中心切开后嵌人芯材，适用的嵌人物厚度为1.5～2mm。B型对嵌人物厚度没有限制，且内 径处的壁厚可以适当加厚以得到2～3mm厚的耐冲刷、耐腐蚀防护层。内径可以与法兰内径做到一 样，有利于防止流体在法兰密封面连接处产生涡流，这种型式的缺点为聚四氟乙烯包覆层制造加工 时的材料利用率较低。
C型采用筒料切削制成0.5tnm厚的聚四氟乙烯带料，折包在芯材上，这种型式对芯材料的厚度 和垫片尺寸没有限制，但存在带料始端和终端的重叠拼接，制造工艺应保证拼接处有适当的连接强 度和平滑过渡。
由于原材料和制邊方法的不同，A型和B型适用于较小尺寸的垫片，C型虽可制成很大尺寸的 垫片，但由于总是存在一处拼接结构，因此密封性能不如A型和B型。
