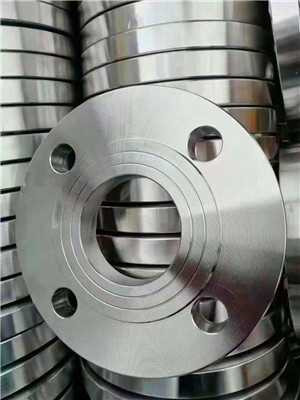

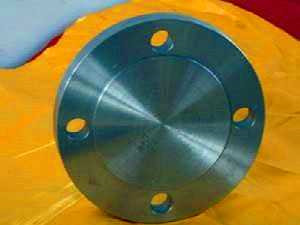

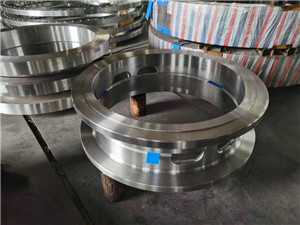

法兰标准大全
-
第一节紧固件标准（PN系列}
本标准内容为管法兰用紧固件，包括六角头螺栓、双头螺柱、全螺纹螺柱、六角螺母。采用公制 螺纹和相应的螺孔尺寸。附录A(资料性附录）给出紧固件用平垫圈的型式和尺寸。附录B(资料性 附录)是有绝缘要求的法兰接头用紧固件以及紧固件绝缘零件的型式和尺寸。
4.0. 粗牙螺纹和细牙螺纹
本标准规定紧固件的螺纹尺寸M10～M33时可采用粗牙螺纹，螺纹直径M36～M56时可采用 细牙螺纹。在石油化工或要求高的场合，一般采用细牙螺纹。
4.1. 材料的性能等级
紧固件材料的性能等级分为商品级和专用级。
商品级六角头螺栓和双头螺柱及配用的螺母均为符合国家标准的商品级外购件（1型），其材料 性能按相应国家标准。
全螺纹螺柱为采用材料牌号的专用级紧固件，配用螺母采用加厚螺母（2型），其材料性能按相 应的材料标准。
4.2. 紧固件用材料
本次标准修订对紧固件用材料进行了调整和补充，增加了硬化不锈钢紧固件、髙温高压用紧固 件等。紧固件材料按强度的髙低分为低强度紧固件、中强度紧固件和髙强度紧固件。紧固件的常温 抗拉强度不低于800MPa者为髙强度紧固件，适用于所有法兰连接接头，但用于铸铁法兰和软垫片 时应避免法兰上紧时过载。常温屈服强度小于或等于240MPa者为低强度紧固件，仅适用于法兰公 称压力等级小于或者等于PN40的法兰连接接头，并应注意和垫片的配合。
4.3. 螺栓长度
本次修订对螺栓或螺柱长度进行重新计算和调整，给出了推荐的紧固件长度和质量，方便设计 选用。螺栓或螺柱长度不包括平垫圈的厚度。
第二节紧固件标准(Class系列）
本标准内容为管法兰用紧固件，包括六角头螺栓、全螺纹螺柱、六角螺母。采用公制螺纹和相应 的螺孔尺寸。附录A(资料性附录）给出紧固件用平垫圈的型式和尺寸。附录B(资料性附录）是有 绝缘要求的法兰接头用紧固件以及紧固件绝缘零件的型式和尺寸。
4. 粗牙螺纹和细牙螺纹
本标准规定紧固件的螺纹尺寸为M10～M33时可采用粗牙螺纹，螺纹直径M36～M90时可采 用细牙螺纹。
5. 材料的性能等级
紧固件材料的性能等级分为商品级和专用级。
六角头螺栓及配用的螺母（1型）均为符合国家标准的商品级外购件，其材料性能按相应国家 标准。
全螺纹螺柱为采用材料牌号的专用级紧固件，配用螺母按ansi标准要求为加高、加宽的重型 螺母，其材料性能按相应的材料标准。
6. 紧固件用材料
本次标准修订对紧固件用材料进行了调整和补充，增加了硬化不锈钢紧固件、高温髙压用紧固 件等。紧固件材料按强度的高低分为低强度紧固件、中强度紧固件和高强度紧固件。紧固件的常温 抗拉强度不低于SOOMPa者为高强度紧固件，适用于所有法兰连接接头，但用于铸铁法兰和软垫片 时应避免法兰上紧时过载。常温屈服强度小于或等于240MPa者为低强度紧固件，仅适用于法兰公 称压力等级小于或者等于ClaSS300(PN50)的法兰连接接头，并应注意和垫片的配合。
7. 螺栓长度
本次修订对螺栓或螺柱长度进行重新计算和调整，给出了推荐的紧固件长度和质量，方便设计 选用。螺栓或螺柱长度不包括平垫圈的厚度。
法兰、垫片、紧固件是构成法兰接头最主要的三个零件，三者合理地选配非常重要，应综合考虑 法兰的压力等级、要求的预紧比压、垫片以及螺栓强度等级等许多因素。本标准是对法兰、垫片、紧 固件三者的组合性规定内容，以规范管法兰接头的设计和选用。
本次修订在原来的基础上进行了进一步补充和完善，内容更详尽。如法兰和垫片类型选配，由 于各种垫片的压紧要求不同，为解决在相应的压力等级下紧固件如何选配的问题，增加了标准法兰 用垫片类型和紧固件强度等级的选配表（见HG/T 20614中表3. 0. 3-2、HG/T 20635中表3. 3. 10) 以及螺栓/螺母选配和使用限制要束等。
