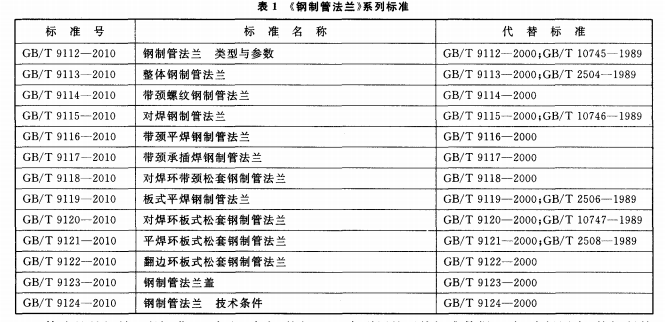

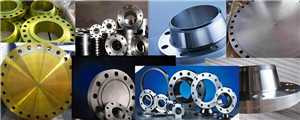

法兰标准大全
-
GB／T 9112～9124～ 2O1O《钢 制 管 法 兰 》系 列 质 量监 督检 验检 疫总 局 、国 家标 准 化 管理 委 员会 批 国家标 准是 根 据 国家 标 准 化 管 理 委 员 会 下 达 的 国 准发布 ，2011年 1O月 1日正 式实 施 。
管法 兰 是 机 械 、石 油 、化 工 、水 电 、冶 金 、纺 织 、 制 药及 核 电等 行 业 管 道 系 统 中 应 用 最 广 的 一 种 可 拆 连接 件 ，其 作 用 是 借 助 连 接 螺 栓 压 紧 密封 垫 片 ， 使垫 片 在螺 栓 压 紧 力 的作 用 下 发 生 弹 性 变 形 或 塑 性 变形 ，以便 填 塞 住 法 兰 密 封 面 间 的 间 隙 ，达 到 密 封 的 目的 。
GB／T 9112～ 9124- 2010《钢 制 管 法 兰 》系 列 标 准 主要是 按照 ASMEB16．5—2o09《管 法 兰 和法 兰管件 (NPS 1／2～ NPS24)》及 EN 1092—1：2007 《法兰 及其连 接 管道 、阀 门、管 配 件及 附件用 圆形 法 兰 ，PN标 识 第 1部 分 ：钢 制 法 兰 》标 准 进 行 修 订 的。
此次修订的几个原则及修订 的主要内容如下 ：
1．由于钢制管法兰标准是涉及设备 、管道连接 和互换 的基 础 标 准 ，因此 ，法 兰 的尺 寸 数 据 尽 可 能与引用的国外标准数据一致 ，确保 国内、外钢制管 法 兰具 有更 好 的连接性 和互 换性 。
2．Class系列 的大 直径 法兰 (即 ASMEB16．47 标 准 的内容 )没 有 纳 入 本 系 列 标 准 ，因 为我 国 已经 有 大 直径 钢 制 管 法兰 标 准 (GB／T 13402- 2010(大 直 径钢 制管 法兰 》，2011年 1O月 1日正 式实 施 )。
3．将 原 船 用 法 兰 国 家 标 准 与 GB／T 9l12～ 9124标准合并为一套标准。
4．对法兰厚度等尺寸数据进行了全面修改 。
5．将 PN标 记 的法 兰 公 称 尺 寸 范 围 从 原 来 的 DN 1O～DN 3000扩 大到 DN 1O～DN 4000。
6．将 PN 标记 的法 兰 公 称 压 力 范 围从 原 来 的 PN 2．5～PN 160扩 大到 PN 2．5～PN 400。
7．PN 标记 的法 兰增加 了 O 形圈 密封 面型式 。
8．增加 了法 兰类 型 ，例 如 ：增 加 了冲 压环 松 套法 兰 。
9．对 钢 管外 径尺 寸进 行 了补 充 和修订 。
1O．对法 兰 的尺 寸公 差进 行 了全 面 的修 改 。
11．根据我 国的实 际使用要求 ，PN标 记的法 兰 增加 了环连 接 面型式 。
12．对 Class标 记法 兰 的材 料选 用及 压力 一温度 额定 值 进行 了全 面 的修 订.
13．增 加 了 PN 标 记 法 兰 的 参 考 质 量 ；根 据计 算 ，增 加 了 Class标 记法 兰 的参 考 质量 。

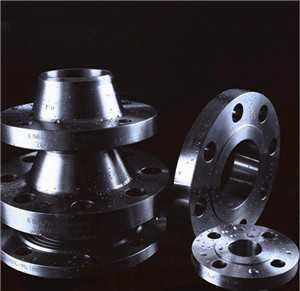

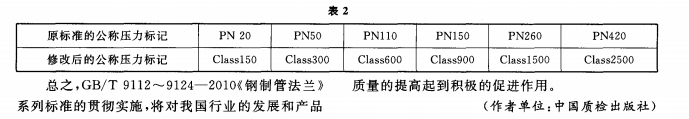

14．根 据 ASME B16．5标 准 ，将原 标 准 中属 于 美洲 体 系 (Class系列 )的法 兰公 称 压 力 标记 按 表 2 进行 了修 改 ，压力 级 的表述 与 ASMEB16．5标 准一 致 。
