法兰标准大全
-

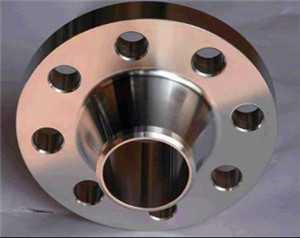

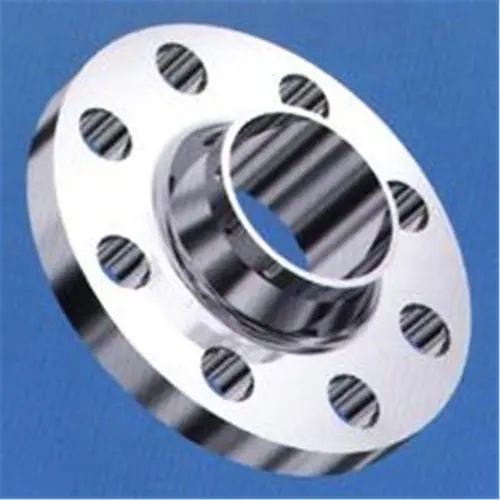

法兰连接是通用机械中广泛应用的零部件之一。 目前，钢制管法兰标准众多，而实际上在很多工程 管道上还在使用老标准。为此，对现有使用的各个标准 进行了汇总，供有关设计院、单位设计人员和施工单位 选用和参考。
国际上管法兰标准主要有两大体系，即以德国DIN 为代表的欧洲管法兰体系和美国ANsI为代表的美洲管 法兰体系；国内管法兰标准常用主要有四大体系，即国 家标准GB、机械行业标准JB、化工行业标准HG和石 油化工行业标准sH。另外，国内还有中国造船总公司 标准CB和电力行业标准DL等。
(1)德国管法兰标准 公称压力为(MPa)0．1、 0．25、0．6、 1．0、 1．6、 2．5、 4．0、 6．3、 10．0、 16．0、 25．0、32．0、40．0共13种，公称通径为6～4 000mm， 法兰结构形式有：板式平焊(PL)、带颈对焊(wN)、整 体(IF)、螺纹(Th)、翻边松套、对焊环松套(PJ／SE)、 平焊环松套(PJ／PJ)及法兰盖(BL)共8种，密封面 有：突面(RF)、全平面(FF)、凹凸面(MFM)、榫槽 面(TG)、环连接面(RJ)、透镜面、焊唇密封等7种。
(2)美国ANsI B16．5《钢制管法兰及法兰管线》 公称压力(MPa)等级有2．0、5．0、6．8、11．0、 15．0、26．0、42．0共7种，公称通径为15～600mm， 法兰结构形式有：带颈平焊(s0)、带颈对焊(wN)、 整体(IF)、螺纹(Th)、承插焊(Sw)、对焊环松套(LF／sE)及法兰盖(BL)共7种，密封面有：突面 (RF)、全平面(FF)、凹凸面(分大小两种)(MFM)、 榫槽面(分大小两种)(TG)及金属环连接(RJ)密封 等7种。还建立了ANsI B16．47大直径法兰标准，内设 A、B两系列，A系列即为Mss SP一44标准，B系列即 为APl605标准。
(3)英国(BS EN)和法国(NF)管法兰标准各 有两套管法兰标准，一套标准属欧洲体系，以德国管法 兰标准为蓝本；另一套标准属美洲体系，以美国ANSI B16．5管法兰标准为蓝本。
(4)日本工业标准(JIs)管法兰标准公称压力以 “K”级单位，分别为2K、5K、10K、16K、20K、30K、 40K和63K。法兰结构型式有：板式平焊(PL)、带颈 平焊(S0)、整体(IF)和法兰盖(BL)。还有日本石油 学会标准(JPI)管法兰标准(属美洲体系标准)。
(5)国际标准化IS07005—1：1992实际上是把美 国与德国两套系列的管法兰合并而成的管法兰标准。该 标准分两个系列，第1系列为(MPa)1．0、1．6、2．0、 5．0、11．0、15．0、26．0、42．0，第2系列为(MPa) 0．25、0．6、2．5、4．0，两个压力系列中，公称压力 (MPa)为0．25、0．6、1．0、1．6、2．5、4．0。法兰尺寸 是按照欧洲体系，而公称压力(MPa)为2．0、5．0、 11．0、15．0、26．0、42．0的法兰尺寸是按照美洲体系。 法兰结构形式有：板式平焊(PL)、平焊环松套(PJ／ PJ)、翻边松套、对焊环松套(PJ／SE)、带颈对焊 (wN)、带颈平焊(S0)、螺纹(Th)、承插焊(Sw) 及法兰盖(PL)共9种，密封面有：突面(RF)、全平面(FF)、凹凸面(MFM)、榫槽面(TG)、环连接面 (RJ)、橡胶环连接共6种。
(6)国家钢制管法兰标准GB／T9112—9124—2000 在GB／T9112～9131—1988《钢制管法兰》基础上进 行调整、增补、扩充及修订。标准中分欧、美洲两大体 系，属欧洲管法兰体系公称压力等级(MPa)有0．25、 O．6、1．0、1．6、2．5、4．0、6．3、10．0、16．O共9种； 属美洲管法兰体系公称压力等级(MPa)2．O、5．0、 11．0、15．0、26．0、42．0共6种。以上的法兰尺寸与 IS07005—1：1992法兰尺寸相同，公称通径与钢管外径 分为I、Ⅱ两个系列，工系列为国际通用系列(俗称英 制管)，Ⅱ系列为国内通用系列(俗称米制管)。公称通 径为10～3 Ooomm，设立了GB／T13402—1992大直径 钢管法兰。法兰结构形式有：整体(IF)、板式平焊 (PL)、平焊环板式松套(PJ／PJ)、翻边环板式松套、对 焊环板式松套(LF／sE)、对焊环带颈松套(PJ／sE)、 带颈承插焊(Sw)、带颈平焊(S0)、带颈螺纹(Th)、 对焊(WN)及法兰盖(PL)共11种，密封面有：突面 (RF)、全平面(FF)、凹凸面(MFM)、榫槽面(TG) 和环连接面(RJ)共5种。另外，国家标准中也包括了 船用法兰标准。
(7)机械行业标准钢制管法兰JB／T74～86．2— 1994《管路法兰》标准是JB75～86—1959的修订版， 标准中的法兰仅适用于米制管连接的欧洲管法兰体系， 其公称压力等级(MPa)有0．25、O．6、1．0、1．6、 2．5、4．0、6．3、10．0、16．0、20．0共10种。法兰外 径、螺栓孔直径及螺纹分两个系列，系列1为欧洲管法 兰，系列2为原机标JB75。86—1959管法兰，公称通 径与钢管外径为国内沿用系列(俗称米制管)，公称通 径为10。1 600mm。法兰结构形式有：整体(IF)、板 式平焊(PL)、对焊(wB)、平焊环板式松套(PJ／PJ)、 对焊环板式松套(LF／sE)、翻边环板式松套及法兰盖共 7种，密封面有：突面(RF)、凹凸面(MFM)、榫槽面 (TG)和环连接面(RJ)共4种。
(8)化工行业标准钢制管法兰HG20592。20635— 1997《钢制管法兰、垫片、紧固件》系列标准，在原 HGJ44—76—1991，以及HG20527—1992、HG20529— 1992标准的基础上，参照IS07005—1：1992、ANSI B16．5和DIN法兰标准修订而成。该标准由欧洲和美洲1997， 是对 HGJ44—76—1991， HG20527—1992、 HG20529—1992、HG5001。5028—1958进行修订、合 并而成。主要是以IS07005—1欧洲体系部分及德国管 法兰标准为依据，公称压力等级(MPa)有0．25、0．6、 1．0、1．6、2．5、4．0、6．3、10．0、16．0、25．0共10 种，公称通径与钢管外径分为A、B两个系列，A(I) 系列为国际通用系列(俗称英制管)，B(Ⅱ)系列为国 内通用系列(俗称米制管)。公称通径为10—2 000mm。 美洲管法兰体系HG20615。20635—1997，主要是以美 国ANSI B16．5和ANSI B16．47中B系列大直径法兰 (APl605)为法兰部分为依据，取消了CL75和CL400， 公称压力等级(MPa)2．0(cLl50)、5．0(cL300)、 11．O(CL600)、15．0(CL900)、26．0(CLl500)、42．0 (2500)共6种。法兰结构形式欧洲体系有：整体 (IF)、板式平焊(PL)、平焊环松套(PJ／PL)、对焊环 松套(PJ／SE)、承插焊(Sw)、带颈平焊(SO)、螺纹 (Th)、带颈对焊(wN)、法兰盖(BL)及衬里法兰盖 [BL(s)]共10种，密封面有：突面(RF)、全平面 (FF)、凹凸面(MFM)、榫槽面(TG)和环连接面 (RJ)共5种。美洲体系有：带颈平焊(SO)、带颈对焊 (WN)、整体(IF)、带颈承插焊(SW)、螺纹法兰 (Th)、对焊环松套(LF／SE)、法兰盖(BL)及大直径 管法兰(WN)共8种，密封面有：突面(RF)、全平 面(FF)、凹凸面(MFM)、榫槽面(TG)和环连接面 (RJ)共5种。另外，化工工程建设标准HGJ44～76— 199l是一套适用于公制管的欧洲体系管法兰标准。
(9)中石化行业标准sH3406—1996《石油化工钢 制管法兰》 在sH3406—1992的基础上修订，钢管外 径采用与英制尺寸相近并圆整为整数的单一尺寸系列； 法兰尺寸和压力等级为单一的美洲体系为依据，该标准 还包括了大直径法兰的内容。公称压力等级(MPa)有 1．0、2．0、5．0、6．8、11．0、15．0、26．0、42．0共8 种。公称通径为15～1 500mm。法兰结构形式有：对焊 (wN)、带颈平焊(S0)、带颈承插焊(sw)、对焊环松 套(LJ)、螺纹(PT)及法兰盖(BL)共6种，密封面 有：突面(RF)、全平面(FF)、凹凸面(MFM)、榫槽 面(TG)和环连接面(RJ)共5种。 另外，中石油天然气行业工程建设标准SYJ4一1964 (原石油部)，法兰密封有光滑面、凹凸面和榫槽面三
