1 主题内容与适用范围
本标准规定了公称压力 PN 为 4.0，6.3，10.0，16.0，20.0 MPa 的凹凸面对焊钢制管法兰的型式和
尺寸。
本标准适用于公称压力 PN4.0~20.0 MPa 的凹凸面对焊钢制管法兰。
2 引用标准
JB/T 74 管路法兰 技术条件

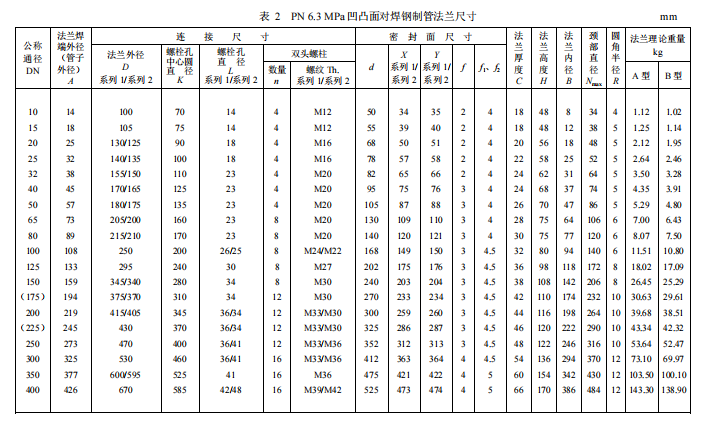

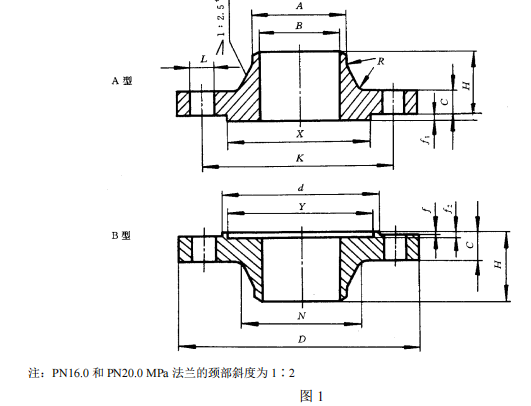

3 法兰的型式和尺寸应符合图 1 及表 1~表 5 的规定。
4 法兰的技术要求按 JB/T 74 的规定。
5 法兰的公称压力和不同温度下的最大允许工作压力按 JB/T 74 附录 B 的规定。
6 标记示例
公称通径 300 mm、公称压力 4.0 MPa、尺寸为系列 2 的凸面对焊钢制管法兰：
法兰 300—40A JB/T 82.2—1994
公称通径 300 mm、公称压力 4.0 MPa、尺寸为系列 1 的凹面对焊钢制管法兰：
法兰 300—40B（系列 1） JB/T 82.2—1994
注：① 表 1~表 5 中系列 1 法兰连接尺寸与国标及德国法兰标准尺寸互换；系列 2 尺寸与原机标法兰尺寸互换；新产品设计应优先采用系列 1 尺寸。
② 表 1~表 5 中列出的法兰理论重量是指系列 2 法兰。
附加说明：
本标准由机械工业部机械标准化研究所提出并归口。
本标准由机械工业部机械标准化研究所、哈尔滨锅炉厂和河北省石油化工高压管件厂起草。
本标准主要起草人李俊英、吴祯家、张风林。
