1主题内容与适用范围
本标准规定了钢制管法兰用金属齿形垫片的型式、尺寸和技术要求。
本标准适用于JB/T 79、JB/T 82中规定的公称压力PN为4.0〜16.0 MPa的凹凸面整体铸钢管法兰
和对焊钢制管法兰用金属齿形垫片。
2引用标准
GB 711 优质碳素结构钢热轧厚钢板和宽钢带 GB 4237 不锈钢热轧钢板
3垫片的型式和尺寸

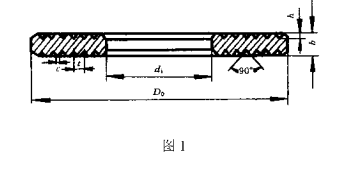

3.1公称压力PN为4.0,6.3,10.0,16.0 MPa的凹凸面管法兰用金属齿形垫片的型式按图1的规定,
尺寸按表1的规定。
3. 2公称压力PN为20.0 MPa的凹凸面管法兰用金属齿形垫片的型式按图1的规定,尺寸按表2的
规定。
公称通径 DN | 公称压力PN 20.0 MPa | ||||||
垫片外径 D0 | 垫片内径 d | 齿 距 t | 齿顶宽度 c | 垫片厚度 b | 齿 高 h | 齿 数 n | |
15 | 27 | 15 | 1.5 | 0.2 | 3 | 0.65 | 4 |
20 | 34 | 22 | 1.5 | 0.2 | 3 | 0.65 | 4 |
25 | 41 | 26 | 1.5 | 0.2 | 3 | 0.65 | 5 |
32 | 49 | 34 | 1.5 | 0.2 | 3 | 0.65 | 5 |
40 | 55 | 40 | 1.5 | 0.2 | 3 | 0.65 | 5 |
50 | 69 | 51 | 1.5 | 0.2 | 3 | 0.65 | 6 |
65 | 96 | 72 | 1.5 | 0.2 | 3 | 0.65 | 8 |
80 | 115 | 88 | 1.5 | 0.2 | 3 | 0.65 | 9 |
100 | 137 | 105 | 2 | 0.3 | 4 | 0.85 | 8 |
125 | 169 | 133 | 2 | 0.3 | 4 | 0.85 | 9 |
150 | 189 | 153 | 2 | 0.3 | 4 | 0.85 | 9 |
175 | 213 | 177 | 2 | 0.3 | 4 | 0.85 | 9 |
200 | 244 | 204 | 2 | 0.3 | 4 | 0.85 | 10 |
225 | 267 | 227 | 2 | 0.3 | 4 | 0.85 | 10 |
250 | 318 | 258 | 2 | 0.3 | 4 | 0.85 | 15 |
技术要求
4.1垫片材料及适用的温度范围应符合表3的规定,其他技术要求应符合相应标准的规定。
表3 mm
4. 3金属齿形垫两端面平行度误差为每100 mm直径长度不得超过0.1 mm 4.4金属齿形垫齿顶平面的表面粗糙度凡为1.6 um。
4.5金属齿形垫应由整块钢板制成,不允许拼焊。
5标记和包装 5.1垫片应按规格材料分别包装,交货时应附有质量检验合格证,并用标签标明5.2条规定的内容。 5. 2标记示例
公称通径100 mm、公称压力6.3 MPa、材料为0Cr19Ni9的凹凸面管法兰用金属齿形垫片: 齿形垫 100—63 0Crl9Ni9 JB/T 88—1994
附加说明:
本标准由机械工业部机械标准化研究所提出。
本标准由机械工业部机械标准化研究所、北京华光密封件厂起草。 本标准起草人李俊英、叶宝龙、李新华。
4.1垫片材料及适用的温度范围应符合表3的规定,其他技术要求应符合相应标准的规定。
表3 mm
材料名称 | 标 准 | 最高工作温度軏 |
08 或 10 | GB 711 | 450 |
0Cr13 | GB 4237 | 540 |
0Cr19Ni9 | GB 4237 | 600 |
00Cr17Ni12Mo2 | GB 4237 | 450 |
4. 2垫片尺寸的极限偏差应符合表4的规定。 | ||
表 4 | mm | |
垫片内径4 | 垫片外径D。 | 垫片厚度t |
极限偏差 | 极限偏差 | 极限偏差 |
+1.0 | 0 | +0.25 |
0 | -1.0 | 0 |
4. 3金属齿形垫两端面平行度误差为每100 mm直径长度不得超过0.1 mm 4.4金属齿形垫齿顶平面的表面粗糙度凡为1.6 um。
4.5金属齿形垫应由整块钢板制成,不允许拼焊。
5标记和包装 5.1垫片应按规格材料分别包装,交货时应附有质量检验合格证,并用标签标明5.2条规定的内容。 5. 2标记示例
公称通径100 mm、公称压力6.3 MPa、材料为0Cr19Ni9的凹凸面管法兰用金属齿形垫片: 齿形垫 100—63 0Crl9Ni9 JB/T 88—1994
附加说明:
本标准由机械工业部机械标准化研究所提出。
本标准由机械工业部机械标准化研究所、北京华光密封件厂起草。 本标准起草人李俊英、叶宝龙、李新华。
