1范围
工业通风机法兰
本标准规定了工业通风机圆形法兰和矩形法兰的尺寸。
本标准适用于一般用途工业通风机(风机箱)和重型通风机进出口法兰。
2规范性引用文件
下列文件中条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修
改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是
否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB／T 321优先数和优先数系(GBff 321--2005，ISO 3：1993，IDT)
GB／T 5277紧固件螺栓和螺钉通孔(GBfI"5277--1985，eqv ISO 273：1979)
GB／T 17774工业通风机尺寸(GBfr 17774—1999，idt IsO 13351：1996)
JBfl"10214通风机铆焊件技术条件
3术语和定义
下列术语和定义适用于本标准。
3．1
一般用途工业通风机general-purpose industrial fan
法兰尺寸符合图1～图4和表1的通风机。
3．2
重型通风机heavy-duty fan
法兰尺寸较大并符合图1～图4和表2的通风机。
4通风机法兰
4．1圆形法兰
4．1．1
圆形法兰的结构特征：——旋压翻边法兰(机壳本体旋压翻边见图1)

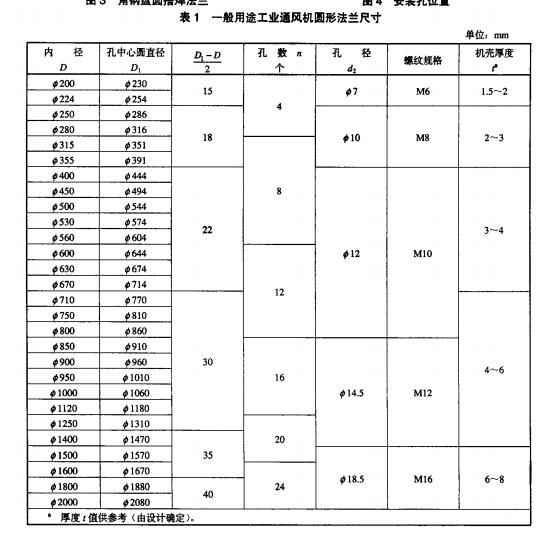

表1
一般用途工业通风机圆形法兰尺寸
——扁钢盘圆焊接法兰(图2)；
——角钢盘圆搭焊法兰(图3)。
4．1．2圆形法兰用在卧式风机上，则法兰安装孔应跨中心对称分布，特殊情况下可以偏离中心线并标
上口角(图4)。
4．1．3圆形法兰安装孔的数量可被四除尽(即四的倍数)，应沿孔中心圆直径D1圆周均布。当要求机
壳剖分时，允许法兰分为两半，便于风机在狭窄的条件下安装。
4．1．4圆形法兰的厚度及外径由设计确定。
4．2．5矩形法兰上孔与孔的间距PA或PB一<200mm，四舍五入圆整为整数。
4．2．6矩形法兰的厚度及外边长由设计确定。
5技术要求
5．1圆形法兰内径D及矩形法兰内边长A或B可采用GBfr 321的规定。
5．2法兰上螺栓或螺钉通孔直径符合GBtq"5277中粗装配的规定。
5．3法兰内径及螺栓或螺钉通孔的位置、数量符合本标准的规定。
5．4法兰端面的平面度公差符合JB，r 10214的规定。
5．5法兰端面与机壳轴线垂直度公差符合JB／T 10214的规定。
5．6法兰内外表面应清洁、平整；清除孔口毛刺、外缘飞边、焊接处焊渣飞溅。
