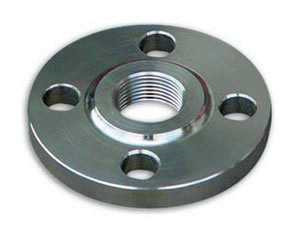

承插法兰

用PN标记的,带颈承插法兰,尺寸

用PN标记的带颈承插法兰尺寸

材料：不锈钢碳钢合金钢
交期：标准法兰常年现货
描述：联系站长免费领取法兰标准及重量表
规格： DN20-DN3000

在线咨询

产品详情

密封面型式	公称压力
	PN 10	PN 16	PN 25	PN 40	PN 63	PN 100
平面（FF)	DN 10～DN 50				—
突面（RF)	DN 10 ～DN 50
凹凸面（MF)	DN 10～DN 50
榫槽面（TG)	DN 10～DN 50
()形圈面（OSG)	DN 10～DN 50				—
环连接面（RJ)	—				DN 15 ～DN 50

带颈承插法兰

公称尺寸 DN	公称压力				/i/ mm	/" mm	fJ mm	/./ mm	W/ mm	X/ mm	Y/ mm	Z/ mm	a	尺丨/ mm
	PN 10	PN 16	PN 25	PN 40、PN 63、 PN 100
	*J/mm*
10	40	40	40	40	2	4.5	4.0	2.0	24	34	35	23	—	2.5
15	45	45	45	45					29	39	40	28	—
20	58	58	58	58					36	50	51	35	41°
25	68	68	68	68					43	57	58	42
32	78	78	78	78					51	65	66	50
40	88	88	88	88	3				61	75	76	60
50	102	102	102	102	3				73	87	88	72

用PN标记的法兰环连接面尺寸（GB/T 9117—2010) mm

公称尺寸	PN 63					PN 100
DN	九丨丨*	P	E	F		几m	P	E	F	■^lmax
15	55	35	6. 5	9	0. 8	55	35	6. 5	9	0. 8
20	68	45	6. 5	9	0. 8	68	45	6. 5	9	0• 8
25	78	50	6. 5	9	0. 8	78	50	6. 5	9	0. 8
32	86	65	6. 5	9	0. 8	86	65	6. 5	9	0. 8
40	102	75	6. 5	9	0. 8	102	75	6. 5	9	0. 8
50	112	85	8	12	0.8	116	85	8	12	0. 8

			连接尺寸					法兰厚度 C/ mm	法兰高度 H/ mm	法兰颈
公称	A/mm		法兰	螺栓	螺栓	螺栓				法兰颈		広二仕
尺寸	A/mm		外径	孔中心圆直径 K/mm	孔直	数量 «/个	螺纹规格			N/ mm	r! mm	D/		Bi /mm		77 mm
DN	系列I	系列D	D/ mm	孔中心圆直径 K/mm	径17 mm	数量 «/个	螺纹规格			N/ mm	r! mm	系列I	系列U	系列I	系列n	77 mm
10	17. 2	14	90	60	14	4	M12	16	22	30	4	11. 5	9	18	15	9
15	21.3	18	95	65	14	4	M12	16	22	35	4	15	12	22	19	10
20	26. 9	25	105	75	14	4	M12	18	26	45	4	21	19	27.5	26	11
25	33. 7	32	115	85	14	4	M12	18	28	52	4	27	26	34.5	33	13
32	42. 4	38	140	100	18	4	M16	18	30	60	6	35	30	43. 5	39	14
40	48. 3	45	150	110	18	4	M16	18	32	70	6	41	37	49. 5	46	16
50	60. 3	57	165	125	18	4	M16	18	28	84	6	52	49	61. 5	59	17

注：公称尺寸DN 10～DN 40的法兰使用PN 40法兰的尺寸。

PN 25、PN 40带颈承插焊钢制管法兰尺寸（GB/T 9117—2010)

公称尺寸 DN	钢管外径 A/mm		连接尺寸					法兰厚度 C丨 mm	法兰高度 H/ mm	法兰颈		法兰内径 B/mm		承插孔
			法兰外径 D/ mm	螺栓孔中心圆直径 K/mm	螺栓孔直径L/ mm	螺栓				法兰颈				承插孔
						数量 «/个	螺纹规格			N/ mm	r/ mm			B\| /mm		T/ mm
	系列1	系列n				数量 «/个	螺纹规格			N/ mm	r/ mm	系列I	系列n	系列I	系列n	T/ mm
10	17.2	14	90	60	14	4	M12	16	22	30	4	11.5	9	18	15	9
15	21. 3	18	95	65	14	4	M12	16	22	35	4	15	12	22	19	10
20	26. 9	25	105	75	14	4	M12	18	26	45	4	21	19	27. 5	26	11
25	33.7	32	115	85	14	4	M12	18	28	52	4	27	26	34.5	33	13
32	42. 4	38	140	100	18	4	M16	18	30	60	6	35	30	43. 5	39	14
40	48. 3	45	150	110	18	4	M16	18	32	70	6	41	37	49. 5	46	16
50	60. 3	57	165	125	18	4	M16	20	34	84	6	52	49	61. 5	59	17

PN100带颈承插焊钢制管法兰尺寸（GB/T9117—2010)

			连接尺寸					法兰厚度 C/ mm	法兰高度 H/ mm	法兰颈				承插孔
公称			法兰	螺栓	螺栓	螺栓				法兰颈				承插孔
尺寸			外径	孔中心圆直径 K/mm	孔直	数量 w/个	螺纹规格			N/ mm	r/ mm	D/		B\ /mm		77 mm
DN	系列I	系列n	D/ mm	孔中心圆直径 K/mm	径L/ mm	数量 w/个	螺纹规格			N/ mm	r/ mm	系列I	系列n	系列I	系列n	77 mm
10	17.2	14	100	70	14	4	M12	20	28	40	4	11. 5	9	18	15	9
15	21.3	18	105	75	14	4	M12	20	28	43	4	15	12	22	19	10
20	26. 9	25	130	90	18	4	M16	22	30	52	4	21	19	27.5	26	11
25	33. 7	32	140	100	18	4	M16	24	32	60	4	27	26	34. 5	33	13
32	42.4	38	155	110	22	4	M20	24	32	68	6	35	30	43.5	39	14
40	48. 3	45	170	125	22	4	M20	26	34	80	6	41	37	49. 5	46	16
50	60. 3	57	195	145	26	4	M24	28	36	95	6	52	49	61. 5	59	17
