大口径法兰

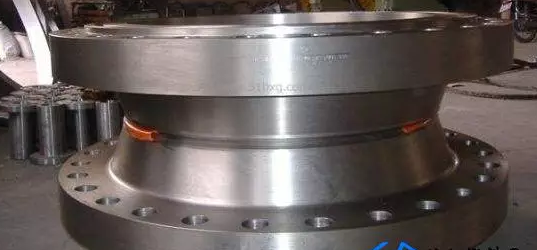

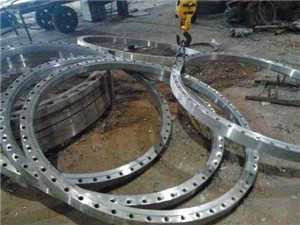

 一、大型法兰测量前的准备工作：

　　1、在测量之前根据大型法兰位置，首先应画出设备各连接大型法兰草图，并连续编号，以便夹具对号安装，按照一定的方式和原理进行安装，保证能够正常的使用。

　　2、因为安装时，大型法兰可能存在外径不同，错口(不同心)，垫片厚度不相等情况，所以加工出来的夹具应与所侧法兰相对应不能互换，因此测量各部尺寸和编号是夹具加工及安装的关键。

　　3、测量时，最好安排三人，其中两人测量，一人校对并填表，测量工具用游标卡尺，要是没有条件可用外卡钳和钢板尺。测量是一项细致的工作，是夹具安装的前提，测量与记录一定要准备无误，填表时一定要认真清楚。在实际的测量工作中要相互的配合，能够按照正确的原理进行配合和使用。

　　4、所测法兰数据填于表中。

二、大型法兰测量中：

　　1、首先分别精确测量法兰外径D1.D2的尺寸，如测出数据为157.5mm则此尺寸为157.5mm。

　　2、测量大型法兰间隙b尺寸，在圆周上测四点(均布)。

　　3、测量深度C(法兰外边与螺栓之间的尺寸)的放大部分，在法兰的1234位置分别测量C的尺寸，选择最小的尺寸。

　　4、测量两大型法兰不同心(错口)的尺寸，选择两法兰错口最大处的尺寸。

　　5、最后将实测数据填于表中就可以了。
