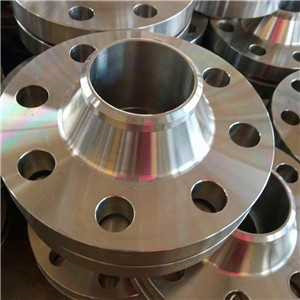

对焊法兰

用PN标记的对焊法兰尺寸

材料：不锈钢碳钢合金钢
交期：标准法兰常年现货
描述：联系站长免费领取法兰标准及重量表
规格： DN20-DN3000

产品详情

密封面型式	公称压力
	PN 2.5	PN 6	PN 10	PN 16	PN 25	PN 40	PN 63	PN 100	PN 160	PN 250 PN 320	PN 400
平面 (FF)	DN 10 ～ DN 4000	DN 10 ～ DN 3600	DN 10 ～ DN 3000	DN 10 ～ DN 2000	DN 10 ～ DN 1000	DN 10 ～ DN 600	?
突面 (RF)	DN 10 ～ DN 4000	DN 10 ～ DN 3600	DN 10 ～ DN 3000	DN 10 ～ DN 2000	DN 10 ～ DN 1000	DN 10 ～ DN 600	DN 10 ～ DN 400	DN 10 ～ DN 350	DN 10 ～ DN 300	DN 10 ～ DN 250	DN 10 ～ DN 200
凹凸面 (MF)	—		DN 10～DN 2000		DN 10 ～ DN 1000	DN 10 ～ DN 600	DN 10 ～ DN 400	DN 10 ～ DN 350	DN 10 ～ DN 300	DN 10 ～ DN 250	DN 10～ DN 200
榫槽面 (TG)	—		DN 10～DN 2000		DN 10 ～ DN 1000	DN 10～ DN 600	DN 10 ～ DN 400	DN 10～ DN 350	DN 10 ～ DN 300	DN 10 ～ DN 250	DN 10 ～ DiN 200
()形圈面 (OSG)	—		DN 10 ～DN 2000		DN 10 ～ DN 1000	DN 10 ～ DN 600	—
环连接面 (RJ)	—		—		—	—	DN 15 ～ DN 400	DN 15 ～ DN 350	DN 15 ～ DN 300	DN 15 ～ DN 250	DN 15 ～ DN 200

用PN标记的对焊钢制管法兰的型式包括平面、突面、凹凸面、榫槽面、〇形圈面及环连接面6种，

用PN标记的法兰密封面尺寸

PN 2. 5、PN 6、PN 10、PN 16'PN 25、PN 40、PN 63、PN 100、PN 160、PN 250、 PN 320及PN 400的对焊钢制管法兰尺寸

对焊法兰示意图1

用PN标记的法兰密封面尺寸（GB/T 9115-2010)

公称尺寸 DN	公称压力						/./ mm	/" mm	/" mm	/•/ mm	W/ mm	X/ mm	y/	Z/	a	尺丨/ mm
	PN 2.5	PN 6	PN 10	PN 16	PN 25	> PN 40
	df mm
10	35	35	40	40	40	40	2	4.5	4.0	2.0	24	34	35	23	—	2. 5
15	40	40	45	45	45	45					29	39	40	28	—
20	50	50	58	58	58	58					36	50	51	35	41?
25	60	60	68	68	68	68					43	57	58	42
32	70	70	78	78	78	78					51	65	66	50
40	80	80	88	88	88	88	3				61	75	76	60
50	90	90	102	102	102	102					73	87	88	72
65	110	110	122	122	122	122					95	109	110	94
80	128	128	138	138	138	138					106	120	121	105
100	148	148	158	158	162	162		5. 0	4. 5	2. 5	129	149	150	128	32?	3
125	178	178	188	188	188	188					155	175	176	154
150	202	202	212	212	218	218					183	203	204	182
175	—		—	—	242	242					213	233	234	212
200	258	258	268	268	278	285					239	259	260	238
225	一	—	—	—	305	315					266	286	287	265
250	312	312	320	320	335	345					292	312	313	291
300	365	365	370	378	395	410	4				343	363	364	342
350	415	415	430	438	450	465		5. 5	5. 0	3. 0	395	421	422	394	27?	3. 5
400	465	465	482	490	505	535					447	473	474	446
450	520	520	532	550	555	560					497	523	524	496
500	570	570	585	610	615	615					549	575	576	548
600	670	670	685	725	720	735	5				649	675	676	648
700	775	775	800	795	820	840					751	777	778	750
800	880	880	905	900	930	960					856	882	883	855
900	980	980	1 005	1 000	1 030	1 070					961	987	988	960
1 000	1 080	1 080	1 110	1 115	1 140	1 180		6. 5	6. 0	4.0	1 062	1 092	1 094	1 060	28?	4
1 200	1 280	1 295	1 330	1 330	1 350	1 380					1 262	1 292	1 294	1 260
1 400	1 480	1 510	1 535	1 530	1 560	1 600					1 462	1 492	1 494	1 460
1 600	1 690	1 710	1 760	1 750	1 780	1 815					1 662	1 692	1 694	1 660
1 800	1 890	1 920	1 960	1 950	1 985	?					1 862	1 892	1 894	1 860
2 000	2 090	2 125	2 170	2 150	2 210	—					2 062	2 092	2 094	2 060
2 200	2 295	2 335	2 370								?
2 400	2 495	2 545	2 570
2 600	2 695	2 750	2 780
2 800	2 910	2 960	3 000	—	—	?
3 000	3 110	3 160	3 210													?
3 200	3 310	3 370	-	—	?	—										?
3 400	3 510	3 580	—	—	—	—
3 600	3 720	3 790
3 800	3 920
4 000	4 120

公称尺寸 DN	PN 63						PN 100						PN 160
	/min	P	E	F	■^1 ntnx	S	J min	P	E	F	■^1 max	S	Jnmi	P	E	F	尺i	S
15	70	40	6. 5	9	0. 8	5	70	40	6. 5	9	0. 8	5	70	40	6. 5	9	0. 8	5
25	82	50	6.5	9	0. 8	5	82	50	6.5	9	0. 8	5	82	50	6. 5	9	0.8	5
40	108	75	6. 5	9	0.8	5	108	75	6.5	9	0.8	5	108	75	6. 5	9	0. 8	5
50	122	95	8	12	0. 8	7	122	95	8	12	0. 8	7	122	95	8	12	0. 8	7
65	152	110	8	12	0. 8	7	152	110	8	12	0. 8	7	152	110	8	12	0.8	7
80	166	135	8	12	0. 8	7	166	135	8	12	0. 8	7	166	135	8	12	0. 8	7
100	198	160	8	12	0. 8	7	198	160	8	12	0. 8	7	198	160	8	12	0. 8	7
125	238	195	8	12	0. 8	7	238	195	8	12	0.8	7	238	195	8	12	0. 8	7
150	278	210	10	14	0. 8	9	278	210	10	14	0. 8	9	278	210	10	14	0. 8	9
200	346	275	11	17	0. 8	8	346	275	11	17	0. 8	8	346	275	11	17	0. 8	8
250	438	330	11	17	0. 8	8	438	330	11	17	0. 8	8

PN 2.5对焊钢制管法兰尺寸（GB/T 9115—2010）

公称尺寸 DN	法兰焊端外径 (钢管外径） A/mm		连接尺寸					法兰厚度 C/mm	法兰高度 H/mm	法兰颈
			法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓
						数量 ”/个	螺纹规格			N/ mm		•^min / mm	HJ mm	r/ mm
										系列I	系列n
	系列I	系列n
10	17. 2	14	75	50	11	4	M10	12	28	26		2.0	6	4
15	21. 3	18	80	55	11	4	M10	12	30	30		2.0	6	4
20	26. 9	25	90	65	11	4	M10	14	32	38		2. 3	6	4
25	33. 7	32	100	75	11	4	M10	14	35	42		2. 6	6	4
32	42. 4	38	120	90	14	4	M12	14	35	55		2. 6	6	6
40	48.3	45	130	100	14	4	M12	14	38	62		2.6	7	6
50	60. 3	57	140	110	14	4	M12	14	38	74		2. 9	8	6
65	76. 1	76	160	130	14	4	M12	14	38	88		2. 9	9	6
80	88. 9	89	190	150	18	4	M16	16	42	102		3.2	10	8
100	114. 3	108	210	170	18	4	M16	16	45	130		3. 6	10	8
125	139. 7	133	240	200	18	8	M16	18	48	155		4.0	10	8
150	168. 3	159	265	225	18	8	M16	18	48	184		4.5	12	10
200	219. 1	219	320	280	18	8	M16	20	55	236		6. 3	15	10
250	273. 0	273	375	335	18	12	M16	22	60	290		6. 3	15	12
300	323. 9	325	440	395	22	12	M20	22	62	342		7. 1	15	12
350	355. 6	377	490	445	22	12	M20	22	62	385	390	7. 1	15	12
400	406. 4	426	540	495	22	16	M20	22	65	438	440	7. 1	15	12
450	457	480	595	550	22	16	M20	22	65	492	494	7. 1	15	12
500	508	530	645	600	22	20	M20	24	68	538	545	7. 1	15	12
600	610	630	755	705	26	20	M24	30	70	640	650	7. 1	16	12
700	711	720	860	810	26	24	M24	30 (26)ⁿ	76	740	740	7. 1	16	12
800	813	820	975	920	30	24	M27	30 (26)ⁿ	76	842	844	7. 1	16	12
900	914	920	1 075	1 020	30	24	M27	30 (26)ⁿ	78	942	944	7. 1	16	12
1 000	1 016	1 020	1 175	1 120	30	28	M2 7	30 (26)^],	82	1 045		7. 1	16	16
1 200	1 219	1 220	1 375	1 320	30	32	M27	32 (26)ⁿ	94	1 245		8. 0	16	16
1 400	1 422	1 420	1 575	1 520	30	36	M27	38 (26)ⁿ	96	1 445		8.0	16	16
1 600	1 626	1 620	1 790	1 730	30	40	M27	46 (26)ⁿ	102	1 645		8.8	20	16
1 800	1 829	1 820	1 990	1 930	30	44	M27	46 (26)^,)	110	1 845		10. 0	20	16
2 000	2 032	2 020	2 190	2 130	30	48	M27	50 (26)ⁿ	122	2 045		11. 0	22	16
2 200	2 235	2 220	2 405	2 340	33	52	M30	56 (28)°	129	2 248		11.0	25	18
2 400	2 438	2 420	2 605	2 540	33	56	M30	62 (28)ⁿ	143	2 448		11. 0	25	18
2 600	2 620		2 805	2 740	33	60	M30	64 (28)ⁿ	148	2 648		11.0	25	18
2 800	2 820		3 030	2 960	36	64	M33	74 (30)ⁿ	161	2 848		11. 0	25	18
3 000	3 020		3 230	3 160	36	68	M33	80 (30)ⁿ	170	3 050		11.0	25	18
3 200	3 220		3 430	3 360	36	72	M33	84	180	3 250		11. 0	25	20
3 400	3 420		3 630	3 560	36	76	M33	90	194	3 450		11.0	28	20
3 600	3 620		3 840	3 770	36	80	M33	96	201	3 652		11.0	28	20
3 800	3 820		4 045	3 970	39	80	M36	102	212	3 852		11. 0	28	20
4 000	4 020		4 245	4 170	39	84	M36	106	226	4 052		11.0	28	20

PN 16对焊钢制管法兰尺寸

公称尺寸 DN	法兰焊端外径 (钢管外径） A/mm		连接尺寸					法兰厚度 C/mm	法兰高度 H/mm	法兰颈
			法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓
						数量 /?/个	螺纹规格			N/mm		s_min/ mm	HJ mm	rj mm
										系列I	系列n
	系列I	系列I]
10	17.2	14	90	60	14	4	M12	16	35	28		2.0	6	4
15	21.3	■ 18	95	65	14	4	M12	16	38	32		2. 0	6	4
20	26. 9	25	105	75	14	4	M12	18	40	40		2.3	6	4
25	33. 7	32	115	85	14	4	M12	18	40	46		2. 6	6	4
32	42. 4	38	140	100	18	4	M16	18	42	56		2. 6	6	6
40	48. 3	45	150	110	18	4	M16	18	45	64		2.6	7	6
50	60. 3	57	165	125	18	4	M16	18	45	74		2. 9	8	6
65	76. 1	76	185	145	18	8丨>	M16	18	45	92		2.9	10	6
80	88. 9	89	200	160	18	8	M16	20	50	105		3.2	10	6
100	114. 3	108	220	180	18	8	M16	20	52	131		3. 6	12	8
125	139. 7	133	250	210	18	8	M16	22	55	156		4.0	12	8
150	168. 3	159	285	240	22	8	M20	22	55	184		4. 5	12	10
200	219. 1	219	340	295	22	12	M20	24	62	235		6. 3	16	10
250	273. 0	273	405	355	26	12	M24	26	70	292		6. 3	16	12
300	323. 9	325	460	410	26	12	M2 4	28	78	344		7. 1	16	12
350	355. 6	377	520	470	26	16	M24	30	82	390	400	8. 0	16	12
400	406. 4	426	580	525	30	16	M27	32	85	445	450	8. 0	16	12
450	457	480	640	585	30	20	M27	34	83	490	506	8.0	16	12
500	508	530	715	650	33	20	M30	36	84	548	559	8.0	16	12
600	610	630	840	770	36	20	M33	40	88	670	670	10.0	18	12
700	711	720	910	840	36	24	M33	40 (38)^2>	104	755	755	10. 0	18	12
800	813	820	1 025	950	39	24	M36	41 (38)²⁾	108	855	855	12. 5	20	12
900	914	920	1 125	1 050	39	28	M36	48 (40)²⁾	118	955	958	12. 5	20	12
1 000	1 016	1 020	1 255	1 170	42	28	M39	59 (42)²⁾	137	1 058	1 060	12. 5	22	16
1 200	1 219	1 220	1 485	1 390	48	32	M45	78 (48)²⁾	160	1 262		14.2	30	16
1 400	1 422	1 420	1 685	1 590	48	36	M45	84 (52)²⁾	177	1 465		16.0	30	16
1 600	1 626	1 620	1 930	1 820	56	40	M52	102 (58)^2>	204	1 668		17. 5	35	16
1 800	1 829	1 820	2 130	2 020	56	44	M52	110 (62)^2>	218	1 870		20.0	35	16
2 000	2 032	2 020	2 345	2 230	62	48	M56	124 (66)²⁾	238	2 072		22.0	40	16

PN 25对焊钢制管法兰尺寸（GB/T 9115—2010)

公称	法兰焊端外径		连接尺寸					法兰	法兰高度		法		颈
	(钢管外径）		法兰	螺栓孔	螺栓孔	螺栓
尺寸			外径	中心圆直径	直径	数量	螺纹	厚度		N/mm		*^min* /	HJ	r/
DN								C/ mm	Hi mm		系列n
	系列I	系列n	D/mm	K/mm	L/mm	«/个	规格			系列I		mm	mm	mm
10	17. 2	14	90	60	14	4	M12	16	35	28		2.0	6	4
15	21. 3	18	95	65	14	4	M12	16	38	32		2. 0	6	4
20	26. 9	25	105	75	14	4	M12	18	40	40		2. 3	6	4
25	33. 7	32	115	85	14	4	M12	18	40	46		2. 6	6	4
32	42.4	38	140	100	18	4	M16	18	42	56		2.6	6	6
40	48. 3	45	150	110	18	4	M16	18	45	64		2.6	7	6
50	60. 3	57	165	125	18	4	M16	20	48	75		2.9	8	6
65	76. 1	76	185	145	18	8	M16	22	52	90		2. 9	10	6
80	88. 9	89	200	160	18	8	M16	24	58	105		3. 2	12	8
100	114. 3	108	235	190	22	8	M20	24	65	134		3. 6	12	8
125	139. 7	133	270	220	26	8	M24	26	68	162		4.0	12	8
150	168. 3	159	300	250	26	8	M24	28	75	192		4.5	12	10
〔175)"	193. 7	—	330	280	26	12	M24	29	78	217	?	5. 6	14	10
200	219. 1	219	360	310	26	12	M24	30	80	244		6. 3	16	10
〔225)¹	245	一	395	340	30	12	M27	31	84	270	?	7. 1	17	10
250	273.0	273	425	370	30	12	M27	32	88	298		7. 1	18	12
300	323. 9	325	485	430	30	16	M27	34	92	352		8. 0	18	12
350	355. 6	377	555	490	33	16	M30	38	100	398	406	8. 0	20	12
400	406. 4	426	620	550	36	16	M33	40	110	452	464	8.8	20	12
450	457	480	670	600	36	20	M33	46	110	500	514	8.8	20	12
500	508	530	730	660	36	20	M33	48	125	558	570	10.0	20	12
600	610	630	845	770	39	20	M36	48	125	660	670	11.0	20	12
700	711	720	960	875	42	24	M39	50 (46)²¹	129	760	766	14.2	20	12
800	813	820	1 085	990	48	24	M45	53 (50)²⁾	138	864	874	16. 0	22	12
900	914	920	1 185	1 090	48	28	M45	57 (54)²⁾	148	968	974	17.5	24	12
1 000	1 016	1 020	1 320	1 210	56	28	M52	63 (58)²⁾	160	1 070	1 074	20. 0	24	16

PN 40对焊钢制管法兰尺寸（GB/T 9115—2010)

公称	法兰焊端外径		连接尺寸					法兰	法兰高度		法	兰颈
	(钢管外径）		法兰	螺栓孔	螺栓孔	螺栓
尺寸	A/mm		外径	中心圆直径	直径	数量	螺纹	厚度		N/mm		s_min/	HJ	r/
DN								C7 mm	H/mm
	系列I	系列n	D/mm	K/mm	L/mm	”/个	规格			系列I	糸列U	mm	mm	mm
10	17. 2	14	90	60	14	4	M12	16	35	28		2.0	6	4
15	21. 3	18	95	65	14	4	M12	16	38	32		2.0	6	4
20	26. 9	25	105	75	14	4	M12	18	40	40		2.3	6	4
25	33. 7	32	115	85	14	4	M12	18	40	46		2.6	6	4
32	42.4	38	140	100	18	4	M16	18	42	56		2.6	6	6
40	48. 3	45	150	110	18	4	M16	18	45	64		2.6	7	6
50	60. 3	57	165	125	18	4	M16	20	48	75		2.9	8	6
65	76. 1	76	185	145	18	8	M16	22	52	90		2. 9	10	6
80	88. 9	89	200	160	18	8	M16	24	58	105		3.2	12	8
100	114. 3	1G8	235	190	22	8	M20	24	65	134		3. 6	12	8
125	139. 7	133	270	220	26	8	M24	26	68	162		4.0	12	8
150	168. 3	159	300	250	26	8	M24	28	75	192		4. 5	12	10
〔175)”	193. 7	—	350	295	30	12	M2 7	31	82	217	—	5. 6	14	10
200	219. 1	219	375	320	30	12	M27	34	88	244		6. 3	16	10
(225)¹⁾	245	—	420	355	33	12	M30	36	96	275	—	6. 3	17	10
250	273.0	273	450	385	33	12	M30	38	105	306		7. 1	18	12
300	323. 9	325	515	450	33	16	M30	42	115	362		8. 0	18	12
350	355. 6	377	580	510	36	16	M33	46	125	408	418	8.8	20	12
400	406. 4	426	660	585	39	16	M36	50	135	462	480	11.0	20	12
450	457	480	685	610	39	20	M36	57	135	500	530	12. 5	20	12
500	508	530	755	670	42	20	M39	57	140	562	580	14.2	20	12
600	610	630	890	795	48	20	M45	72	150	666	686	16.0	20	12

PN 160对焊钢制管法兰尺寸（GB/T 9115—2010)

公称尺寸 DN	法兰焊端外径 (钢管外径） A/mm		连接尺寸					法兰厚度 C/mm	法兰高度 H / mm	法兰颈
			法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓				法兰颈
						螺栓				N/ mm	5_nutl / mm	H,/ mm	r/ mm
						数量；7/个	螺纹规格
	系列1	系列n				数量；7/个	螺纹规格
10	17. 2	14	100	70	14	4	M12	20	45	32	2.0	6	4
15	21. 3	18	105	75	14	4	M12	20	45	34	2.0	6	4
20	26. 9	25	130	90	18	4	M16	24	52	42	2.9	6	4
25	33. 7	32	140	100	18	4	M16	24	58	52	2. 9	8	4
32	42. 4	38	155	110	22	4	M20	28	60	60	3. 6	8	5
40	48.3	45	170	125	22	4	M20	28	64	70	3. 6	10	6
50	60.3	57	195	145	26	4	M24	30	75	90	4.0	10	6
65	76. 1	76	220	170	26	8	M24	34	82	108	5. 0	12	6
80	88. 9	89	230	180	26	8	M24	36	86	120	6. 3	12	8
100	114. 3	108	265	210	30	8	M27	40	100	150	8. 0	12	8
125	139. 7	133	315	250	33	8	M30	44	115	180	10. 0	14	8
150	168. 3	159	355	290	33	12	M30	50	128	210	12.5	14	10
200	219. 1	219	430	360	36	12	M33	60	140	278	16.0	16	10
250	273. 0	273	515	430	42	12	M39	68	155	340	20. 0	18	12
300	323. 9	325	585	500	42	16	M39	78	175	400	22. 2	18	12

PN 320对焊钢制管法兰尺寸（GB/T 9115—2010)

公称	法兰焊端外径	连接尺寸					法兰	法兰		法兰颈
公称	(钢管外径）	法兰	螺栓孔中	螺栓孔	螺	栓	法兰	法兰
尺寸	*A/mm*	法兰	螺栓孔中	螺栓孔	螺	栓	厚度	高度	N/	S_min/	H,/	r/
DN	*A/mm*	外径	心圆直径	直径	数量	螺纹	C/mm	H/mm	N/	S_min/	H,/	r/
DN	系列I	D/mm	K/mm	L/mm	”/个	规格	C/mm	H/mm	mm	mm	mm	mm
10	17. 2	125	85	18	4	M16	24	58	44	2.6	6	4
15	21. 3	130	90	18	4	M16	26	60	48	3.2	6	4
20	26. 9	145	100	22	4	M20	30	70	58	4.0	8	4
25	33. 7	160	115	22	4	M20	34	78	68	5.0	8	4
32	42.4	175	130	26	4	M24	36	83	80	5. 6	8	4
40	48. 3	195	145	26	4	M24	38	88	92	6. 3	10	6
50	60. 3	210	160	26	8	M24	42	100	106	8. 0	10	6
65	88. 9	255	200	30	8	M27	51	120	138	11.0	12	6
80	101.6	275	220	30	8	M27	55	130	156	12. 5	14	8
100	133.0	335	265	36	8	M33	65	145	186	16. 0	16	8
125	168. 3	380	310	36	12	M33	75	175	230	20. 0	20	8
150	193. 7	425	350	39	12	M36	84	195	265	25.0	25	10
200	244.5	525	440	42	16	M39	103	235	345	30.0	30	10
250	323. 9	640	540	52	16	M48	125	300	428	40.0	40	12
