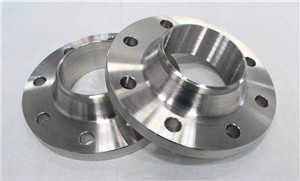

对焊法兰
-
用Class标记的对焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围
Class标记的对焊钢制管法兰的密封面型式及
适用的公称压力和公称尺寸范围(CiB/T 9115—2010)
密封面型式 | 公称压力 | ||
Class 150 | Class 300 Class 600 Class 900 Class 1500 | Class 2500 | |
平面(FF) | NPS 1/2(DN 15)~ NPS 24CDN 600) | — | |
突面(RF) | NPS 1/2(DN 15)~NPS 24(DN 600) | NPS 1/2(DN 15)~ NPS 12(DN 300) | |
凹凸面(MF) | — | NPS 1/2(DN 15)~NPS 24(DN 600) | NPS 1/2(DN 15)~ NPS 12(DN 300) |
榫槽面(TG) | — | NPS 1/2(DN 15)~NPS 24(DN 600) | NPS 1/2(DN 15)~ NPS 12(DN 300) |
环连接面(RJ) | NPS 1(DN 25)~ NPS 24(DN 600) | NPS 1/2(DN 15)~NPS 24(DN 600) | NPS 1/2(DN 15)~ NPS 12(DN 300) |

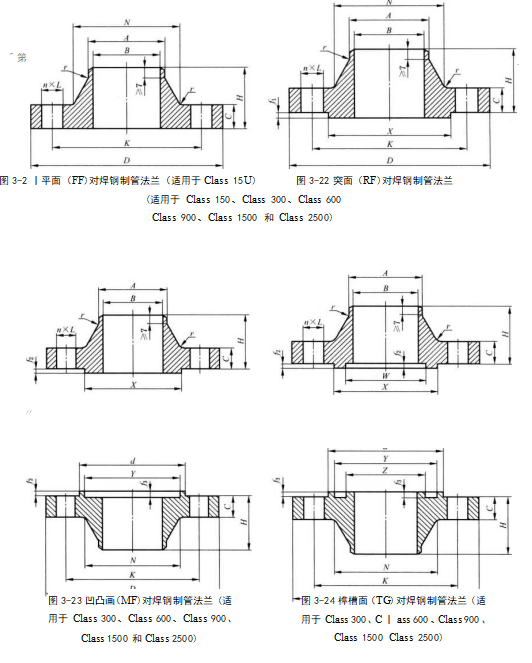

用Class标记的对焊钢制管法兰的型式包括平面、突面、凹凸面、榫槽面及环连接面 5种
1)法兰凸出部分高度与梯形槽深度尺寸E相同,但不受梯形槽深度尺寸£公差的限制。
允许采用如虚线所示轮廓的全平面型式。
(适用于 Class 150、Class 300、Class 600、Class 900、Class 1500 和 Class 2500)
用Class标记的法兰密封面尺寸
Class 150、Class 300、Class 600、Class 900、Class 1500 及 Class 2500 的对焊钢制管 法兰尺寸见表3-61~表3-66。表中法兰内径B相当于采用标准管表号的尺寸,对于未规定 的法兰内径B或采用其他管表号的钢管,应根据用户要求或钢管尺寸确定法兰内径B
1)法兰凸出部分高度与梯形槽深度尺寸E相同,但不受梯形槽深度尺寸£公差的限制。
允许采用如虚线所示轮廓的全平面型式。
(适用于 Class 150、Class 300、Class 600、Class 900、Class 1500 和 Class 2500)
用Class标记的法兰密封面尺寸
Class 150、Class 300、Class 600、Class 900、Class 1500 及 Class 2500 的对焊钢制管 法兰尺寸见表3-61~表3-66。表中法兰内径B相当于采用标准管表号的尺寸,对于未规定 的法兰内径B或采用其他管表号的钢管,应根据用户要求或钢管尺寸确定法兰内径B
公称尺寸 |
X/ mm |
/./ mm |
/" mm |
fJ mm |
d/ mm |
W/ mm |
Y/ mm |
Z/ mm |
||
NPS | DN | |||||||||
1/2 | 15 | 34. 9 | 46 | 25. 4 | 36. 5 | 23. 8 | ||||
3/4 | 20 | 42. 9 | 54 | 33. 3 | 44. 4 | 31. 8 | ||||
1 | 25 | 50. 8 | 62 | 38. 1 | 52. 4 | 36. 5 | ||||
32 | 63. 5 | 75 | 47. 6 | 65. 1 | 46.0 | |||||
40 | 73. 0 | 84 | 54. 0 | 74. 6 | 52. 4 | |||||
2 | 50 | 92. 1 | 2n | 72) | 7 | 5 | 103 | 73. 0 | 93. 7 | 71. 4 |
65 | 104. 8 | 116 | 85. 7 | 106.4 | 84. 1 | |||||
3 | 80 | 127.0 | 138 | 108.0 | 128.6 | 106. 4 | ||||
4 | 100 | 157. 2 | 168 | 131.8 | 158.8 | 130. 2 | ||||
5 | 125 | 185.7 | 197 | 160. 3 | 187.3 | 158. 8 | ||||
6 | 150 | 215. 9 | 227 | 190. 5 | 217.5 | 188. 9 |
Class标记的环连接画的法兰密封面尺寸(GB/T 9115—2010)
Class 150对焊钢制管法兰尺寸(GB/T 9115 — 2010)
公称尺寸 | Class 150 | Class 300 | |||||||||||||
NPS | DN | 环号 | J min | P | E | F | 尺 1 max | S | 环号 | J min | P | E | F | 尺 1 mux | S |
1/2 | 15 | — | — | ? | ? | ? | — | ? | Rll | 50. 5n | 34. 14 | 5. 54 | 7. 14 | 0. 8 | 3 |
3/4 | 20 | — | — | ? | — | ? | — | — | R13 | 63. 5 | 42.88 | 6. 35 | 8. 74 | 0• 8 | 4 |
1 | 25 | R15 | 63. 01) | 47. 63 | 6.35 | 8. 74 | 0.8 | 4 | R16 | 69. 5" | 50. 80 | 6. 35 | 8. 74 | 0. 8 | 4 |
32 | R17 | 72. 5n | 57. 15 | 6. 35 | 8. 74 | 0. 8 | 4 | R18 | 79.0" | 60. 33 | 6. 35 | 8. 74 | 0. 8 | 4 | |
40 | R19 | 82. On | 65.07 | 6. 35 | 8. 74 | 0.8 | 4 | R20 | 90. 5 | 68. 27 | 6. 35 | 8. 74 | 0. 8 | 4 | |
2 | 50 | R22 | 101” | 82.55 | 6. 35 | 8. 74 | 0. 8 | 4 | R23 | 108 | 82. 55 | 7. 92 | 11. 91 | 0. 8 | 6 |
65 | R25 | 120n | 101. 60 | 6. 35 | 8. 74 | 0• 8 | 4 | R26 | 127 | 101. 60 | 7. 92 | 11. 91 | 0. 8 | 6 | |
3 | 80 | R29 | 133 | 114.30 | 6. 35 | 8. 74 | 0. 8 | 4 | R31 | 146 | 123.83 | 7. 92 | 11. 91 | 0• 8 | 6 |
4 | 100 | R36 | 171 | 149. 23 | 6. 35 | 8. 74 | 0. 8 | 4 | R37 | 175 | 149. 23 | 7. 92 | 11. 91 | 0. 8 | 6 |
5 | 125 | R40 | 193n | 171.45 | 6. 35 | 8. 74 | 0. 8 | 4 | R41 | 210 | 180.98 | 7. 92 | 11. 91 | 0. 8 | 6 |
6 | 150 | R43 | 219 | 193. 68 | 6. 35 | 8. 74 | 0. 8 | 4 | R45 | 241 | 211.12 | 7. 92 | 11. 91 | 0. 8 | 6 |
8 | 200 | R48 | 273 | 247. 65 | 6. 35 | 8. 74 | 0. 8 | 4 | R49 | 302 | 269. 88 | 7. 92 | 11. 91 | 0. 8 | 6 |
10 | 250 | R52 | 330 | 304.80 | 6. 35 | 8. 74 | 0. 8 | 4 | R53 | 356 | 323.85 | 7. 92 | 11. 91 | 0. 8 | 6 |
12 | 300 | R56 | 405l) | 381. 00 | 6. 35 | 8. 74 | 0. 8 | 4 | R57 | 413 | 381. 00 | 7. 92 | 11. 91 | 0. 8 | 6 |
14 | 350 | R59 | 425 | 396.88 | 6. 35 | 8. 74 | 0. 8 | 3 | R61 | 457 | 419. 10 | 7. 92 | 11. 91 | 0.8 | 6 |
16 | 400 | R64 | 483 | 454.03 | 6.35 | 8. 74 | 0. 8 | 3 | R65 | 508 | 469.90 | 7. 92 | 11. 91 | 0. 8 | 6 |
18 | 450 | R68 | 546 | 517. 53 | 6. 35 | 8. 74 | 0. 8 | 3 | R69 | 575 | 533. 40 | 7. 92 | 11. 91 | 0. 8 | 6 |
20 | 500 | R72 | 597 | 558.80 | 6. 35 | 8. 74 | 0. 8 | 3 | R73 | 635 | 584.20 | 9. 53 | 13.49 | 1. 5 | 6 |
24 | 600 | R76 | 711 | 673. 10 | 6. 35 | 8. 74 | 0. 8 | 3 | R77 | 749 | 692.15 | 11. 13 | 16.66 | 1.5 | 6 |
Class 150对焊钢制管法兰尺寸(GB/T 9115 — 2010)
公称尺寸 | 法兰焊端 夕卜径 (钢管外径) A/mm | 连接尺寸 |
法兰 厚度 Cu/ mm |
法兰 高度 H/ mm |
法兰颈 |
法兰 内径 B/mm |
||||||
法兰 外径 D/mm | 螺栓孔 中心圆 直径 K/ mm |
螺栓孔 直径 L/mm |
螺栓 | |||||||||
N/ mm |
r/ mm |
|||||||||||
NPS | DN |
数量 ,"个 |
螺纹 规格 |
|||||||||
1/2 | 15 | 21. 3 | 90 | 60. 3 | 16 | 4 | M14 | 9. 6 | 46 | 30 | >4 | 15. 8 |
3/4 | 20 | 26. 9 | 100 | 69. 9 | 16 | 4 | M14 | 11.2 | 51 | 38 | 20. 9 | |
1 | 25 | 33. 7 | 110 | 79. 4 | 16 | 4 | M14 | 12. 7 | 54 | 49 | 26. 6 | |
32 | 42. 4 | 115 | 88. 9 | 16 | 4 | M14 | 14. 3 | 56 | 59 | 35. 1 | ||
40 | 48. 3 | 125 | 98. 4 | 16 | 4 | M14 | 15. 9 | 60 | 65 | 40. 9 | ||
2 | 50 | 60. 3 | 150 | 120.7 | 19 | 4 | M16 | 17.5 | 62 | 78 | 52.5 | |
65 | 76. 1 | 180 | 139. 7 | 19 | 4 | M16 | 20. 7 | 68 | 90 | 62. 7 | ||
3 | 80 | 88.9 | 190 | 152.4 | 19 | 4 | M16 | 22. 3 | 68 | 108 | 77. 9 | |
4 | 100 | 114. 3 | 230 | 190. 5 | 19 | 8 | M16 | 22.3 | 75 | 135 | 102. 3 | |
5 | 125 | 139. 7 | 255 | 215. 9 | 22 | 8 | M20 | 22. 3 | 87 | 164 | 128.2 | |
6 | 150 | 168. 3 | 280 | 241. 3 | 22 | 8 | M20 | 23. 9 | 87 | 192 | 154. 1 | |
8 | 200 | 219. 1 | 345 | 298. 5 | 22 | 8 | M20 | 27.0 | 100 | 246 | 202. 7 | |
10 | 250 | 273. 0 | 405 | 362.0 | 26 | 12 | M24 | 28.6 | 100 | 305 | 254. 6 | |
12 | 300 | 323. 9 | 485 | 431.8 | 26 | 12 | M24 | 30. 2 | 113 | 365 | 304. 8 | |
14 | 350 | 355. 6 | 535 | 476. 3 | 29 | 12 | M27 | 33. 4 | 125 | 400 | 按用户规 定或根据 钢管尺寸 确定 | |
16 | 400 | 406. 4 | 595 | 539. 8 | 29 | 16 | M27 | 35. 0 | 125 | 457 | ||
18 | 450 | 457 | 635 | 577. 9 | 32 | 16 | M30 | 38. 1 | 138 | 505 | ||
20 | 500 | 508 | 700 | 635.0 | 32 | 20 | M30 | 41. 3 | 143 | 559 | ||
24 | 600 | 610 | 815 | 749. 3 | 35 | 20 | M33 | 46. 1 | 151 | 663 |
Class 900对焊钢制管法兰尺寸(GB/T 9115—2010)
公称尺寸 | 法兰焊端 外径 (钢管外径) A/mm | 连接尺寸 |
法兰 厚度 C/ mm |
法兰 高度 W mm |
法兰颈 | 法兰 内径 B/mm | ||||||
法兰 外径 D/mm |
螺栓孔 中心圆 直径 K/mm |
螺栓孔 直径 L/mm | 螺栓 | |||||||||
N/ mm |
r/ mm |
|||||||||||
NPS | DN | 数量 "/个 |
螺纹 规格 |
|||||||||
1/2 | 15 | 21. 3 | 120 | 82. 6 | 22 | 4 | M20 | 22.3 | 60 | 38 | ||
3/4 | 20 | 26. 9 | 130 | 88. 9 | 22 | 4 | M20 | 25.4 | 70 | 44 | ||
1 | 25 | 33. 7 | 150 | 101. 6 | 26 | 4 | M24 | 28. 6 | 73 | 52 | ||
32 | 42. 4 | 160 | 111. 1 | 26 | 4 | M24 | 28. 6 | 73 | 64 | |||
40 | 48.3 | 180 | 123.8 | 29 | 4 | M27 | 31. 8 | 83 | 70 | 按用户规 | ||
2 | 50 | 60. 3 | 215 | 165. 1 | 26 | 8 | M24 | 38. 1 | 102 | 105 | 定或根据 | |
65 | 76. 1 | 245 | 190. 5 | 29 | 8 | M27 | 41. 3 | 105 | 124 | 钢管尺寸 | ||
3 | 80 | 88. 9 | 240 | 190. 5 | 26 | 8 | M24 | 38. 1 | 102 | 127 | 确定 | |
4 | 100 | 114. 3 | 290 | 235. 0 | 32 | 8 | M30 | 44. 5 | 114 | 159 | ||
5 | 125 | 139. 7 | 350 | 279. 4 | 35 | 8 | M33 | 50. 8 | 127 | 190 | ||
6 | 150 | 168. 3 | 380 | 317. 5 | 32 | 12 | M30 | 55. 6 | 140 | 235 | ||
8 | 200 | 219. 1 | 470 | 393. 7 | 39 | 12 | M36 | 63. 5 | 162 | 298 |
Class 1500对焊钢制管法兰尺寸(GB/T 9115—2010)
公称尺寸 | 法兰焊端 夕卜径 (钢管外径) A/mm | 连接尺寸 |
法兰 厚度 C/ mm |
法兰 高度 W mm |
法兰颈 |
法兰 内径 B/mm |
||||||
法兰 外径 D/mm |
螺栓孔 中心圆 直径 K/mm |
螺栓孔 直径 L/mm |
螺栓 | |||||||||
N/ mm |
r/ mm |
|||||||||||
NPS | DN | 数量 «/个 |
螺纹 规格 |
|||||||||
1/2 | 15 | 21. 3 | 120 | 82. 6 | 22 | 4 | M20 | 22.3 | 60 | 38 | 彡4 | 按用户规 定或根据 钢管尺寸 确定 |
3/4 | 20 | 26. 9 | 130 | 88. 9 | 22 | 4 | M20 | 25.4 | 70 | 44 | ||
1 | 25 | 33. 7 | 150 | 101. 6 | 26 | 4 | M24 | 28. 6 | 73 | 52 | ||
32 | 42. 4 | 160 | 111. 1 | 26 | 4 | M24 | 28. 6 | 73 | 64 | |||
40 | 48. 3 | 180 | 123.8 | 29 | 4 | M27 | 31.8 | 83 | 70 | |||
2 | 50 | 60. 3 | 215 | 165. 1 | 26 | 8 | M24 | 38. 1 | 102 | 105 | ||
65 | 76. 1 | 245 | 190. 5 | 29 | 8 | M27 | 41. 3 | 105 | 124 | |||
3 | 80 | 88. 9 | 265 | 203. 2 | 32 | 8 | M30 | 47. 7 | 117 | 133 | ||
4 | 100 | 114.3 | 310 | 241. 3 | 35 | 8 | M33 | 54.0 | 124 | 162 | ||
5 | 125 | 139. 7 | 375 | 292. 1 | 42 | 8 | M39 | 73. 1 | 156 | 197 | ||
6 | 150 | 168. 3 | 395 | 317. 5 | 39 | 12 | M36 | 82. 6 | 171 | 229 | ||
8 | 200 | 219. 1 | 485 | 393. 7 | 45 | 12 | M42 | 92. 1 | 213 | 292 | ||
10 | 250 | 273.0 | 585 | 482. 6 | 51 | 12 | M48 | 108.0 | 254 | 368 | ||
12 | 300 | 323. 9 | 675 | 571. 5 | 55 | 16 | M52 | 123. 9 | 283 | 451 | ||
14 | 350 | 355. 6 | 750 | 635. 0 | 60 | 16 | M56 | 133. 4 | 298 | 495 | ||
16 | 400 | 406. 4 | 825 | 704. 8 | 67 | 16 | M64 | 146. 1 | 311 | 552 | ||
18 | 450 | 457 | 915 | 774. 7 | 73 | 16 | M70 | 162.0 | 327 | 597 | ||
20 | 500 | 508 | 985 | 831. 8 | 79 | 16 | M76 | 177.8 | 356 | 641 | ||
24 | 600 | 610 | 1 170 | 990. 6 | 93 | 16 | M90 | 203. 2 | 406 | 762 |
1) 标记
对焊钢制管法兰应按下列规定进行标记:
2) 标记示例
公称尺寸DN 4〇0、公称压力PN 25、突面(RF)对焊钢制管法兰(WN)、配用米制管(系 列II )、材料为Q235A,其标记为:
法兰 DN 400-PN 25 WN RF [] Q235A GB/T9115
公称尺寸NPS 6(DN 150)、公称压力Class 900、环连接面(RJ)对焊钢制管法兰(WN)、 配用英制管、管表号Schl20、材料为06Crl7Nil2Mo2,其标记为:
法兰 NPS 6(或 DM 150)-C.lass 900 WN RJ Schl20 06Crl7Nil2Mo2 GB/T 9115
对焊钢制管法兰应按下列规定进行标记:
2) 标记示例
公称尺寸DN 4〇0、公称压力PN 25、突面(RF)对焊钢制管法兰(WN)、配用米制管(系 列II )、材料为Q235A,其标记为:
法兰 DN 400-PN 25 WN RF [] Q235A GB/T9115
公称尺寸NPS 6(DN 150)、公称压力Class 900、环连接面(RJ)对焊钢制管法兰(WN)、 配用英制管、管表号Schl20、材料为06Crl7Nil2Mo2,其标记为:
法兰 NPS 6(或 DM 150)-C.lass 900 WN RJ Schl20 06Crl7Nil2Mo2 GB/T 9115
