环松套法兰
-
环松套法兰分对焊的也有平焊的这张表就是对焊的环松套法兰的重量表

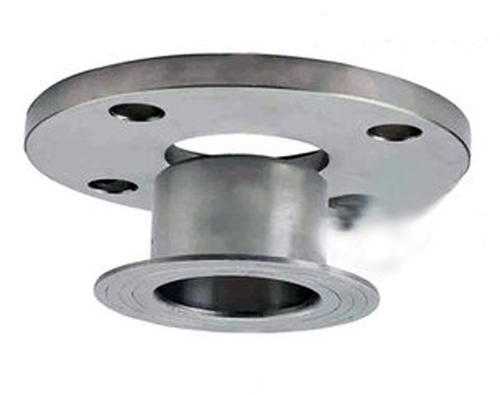

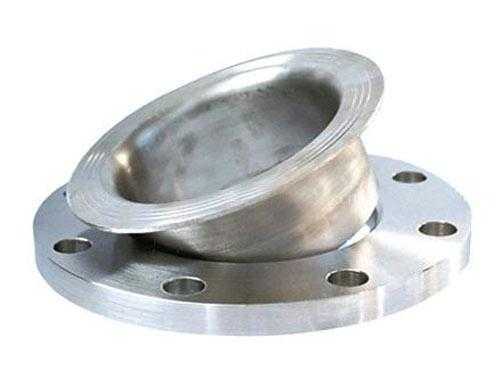

这种法兰分法兰和翻边两个部分，也叫环和法兰，两个部分。
| HG20599-97 对焊环松套钢制管法兰 | ||||||||||
|
公称压力 公称直径 |
Pg0.6MPa | Pg1.0MPa | Pg1.6MPa | Pg2.5MPa | Pg4.0MPa | |||||
| 环 | 法兰 | 环 | 法兰 | 环 | 法兰 | 环 | 法兰 | 环 | 法兰 | |
| 15 | 0.03 | 0.36 | 0.04 | 0.60 | 0.04 | 0.60 | 0.04 | 0.6 | 0.04 | 0.6 |
| 20 | 0.04 | 0.40 | 0.05 | 0.67 | 0.05 | 0.67 | 0.05 | 0.67 | 0.05 | 0.67 |
| 25 | 0.08 | 0.58 | 0.09 | 0.93 | 0.09 | 0.93 | 0.09 | 0.93 | 0.09 | 0.93 |
| 32 | 0.11 | 0.71 | 0.13 | 1.10 | 0.13 | 1.10 | 0.14 | 1.1 | 0.14 | 1.1 |
| 40 | 0.16 | 1.17 | 0.17 | 1.83 | 0.17 | 1.83 | 0.17 | 1.83 | 0.17 | 1.83 |
| 50 | 0.19 | 1.34 | 0.20 | 2.07 | 0.20 | 2.07 | 0.22 | 2.07 | 0.22 | 2.07 |
| 70 | 0.27 | 1.48 | 0.31 | 2.72 | 0.31 | 2.72 | 0.31 | 2.72 | 0.31 | 2.72 |
| 80 | 0.37 | 1.80 | 0.41 | 3.25 | 0.41 | 3.25 | 0.46 | 3.4 | 0.46 | 3.4 |
| 100 | 0.52 | 2.88 | 0.56 | 3.52 | 0.56 | 3.52 | 0.59 | 4.23 | 0.59 | 4.23 |
| 125 | 0.71 | 3.31 | 0.79 | 4.45 | 0.79 | 4.45 | 0.93 | 6.15 | 0.93 | 6.15 |
| 150 | 1.07 | 4.40 | 1.16 | 5.50 | 1.16 | 5.50 | 1.29 | 8.13 | 129 | 8.13 |
| 200 | 1.43 | 4.98 | 1.56 | 7.41 | 1.56 | 7.41 | 1.9 | 10.6 | 1.9 | 10.6 |
| 250 | 2.62 | 6.61 | 2.84 | 8.97 | 2.84 | 9.41 | 3.7 | 13.9 | 3.91 | 17.5 |
| 300 | 3.71 | 8.54 | 3.96 | 11.40 | 3.96 | 13.30 | 5.69 | 19.6 | 6.13 | 28.6 |
| 350 | 5.04 | 11.30 | 5.26 | 13.90 | 5.26 | 18.10 | 8.5 | 25.6 | 9.29 | 40.3 |
| 400 | 6.75 | 13.70 | 7.34 | 18.20 | 8.25 | 23.90 | 10.9 | 36.6 | 12.8 | 56.5 |
| 450 | 8.04 | 16.30 | 8.74 | 23.50 | 9.83 | 31.10 | 14.7 | 49.4 | 20.6 | 82.1 |
| 500 | 9.52 | 19.60 | 10.10 | 26.90 | 12.30 | 39.20 | 17.1 | 56.3 | 25.1 | 80.8 |
| 550 | 11.4 | 22.40 | 12.10 | 33.40 | 15.20 | 55.80 | 24.8 | 74 | 35.6 | 107.4 |
| 600 | 14.6 | 32 | 15.5 | 46.1 | 22.1 | 85.7 | 33.4 | 113.7 | 50.5 | 172.8 |
使用对焊环松套法兰的目的一般是为了节省材料，其结构分成两部分，管子部分一头和管道接，一头做成对焊环。法兰盘采用低等级的材料，而管子部分使用和管道一样的材料，达到节省材料的目的。
对焊环松套法兰的参考标准有国标：GB/T9112-2000（GB9115.1-2000～GB9115.4-2000）
美标：ANSI B16.5 Class150、300、600、900、1500（WN、SO、BL、TH、LJ、SW）
日标：JIS 5K、10K、16K、20K（PL、SO、BL、WN、TH、SW）
日标：JIS 5K、10K、16K、20K（PL、SO、BL、WN、TH、SW）
对焊环松套法兰的特点：
1、节约成本。当管材材质特殊，价格昂贵时，焊接同样材质的法兰成本高。
1、节约成本。当管材材质特殊，价格昂贵时，焊接同样材质的法兰成本高。
2、不便于焊接或不便于加工或需要的强度大。如塑料管、玻璃钢管之类。
3、便于施工。如连接时法兰螺栓孔对应不便于找正或者防止日后更换设备法兰螺栓孔有变等
