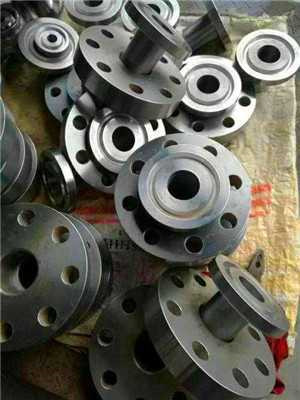

环松套法兰

HG/T20592,对焊环松套,法兰规格,重量表(PN系列)

材料：不锈钢碳钢合金钢
交期：标准法兰常年现货
描述：联系站长免费领取法兰标准及重量表
规格： DN20-DN3000

产品详情

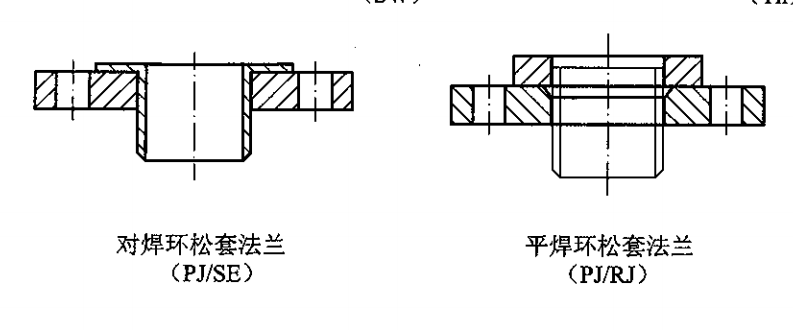

HG/T20592中公称压力为PN的法兰分两种: 一种是PJ配SE;
一种是PJ配RJ.见图

对焊环松套两种法兰样式

以下是PN系列的规格重量表（单位：kg）：

HG/T20592,对焊环松套,法兰规格,重量表（PN系列）
公称尺寸 DN	PN6 PJ/SE		PN6 PJ/RJ		PN10 PJ/SE		PN10 PJ/RJ		PN16 PJ/SE		PN16 PJ/RJ		PN25 PJ/SE		PN40PJ/SE
公称尺寸 DN	松套 PJ	对焊环 SE	松套 PJ	平焊环 RJ	松套 PJ	对焊环 SE	松套 PJ	平焊环 RJ	松套 PJ	对焊环 SE	松套 PJ	平焊环 RJ	松套 PJ	对焊环 SE	松套 PJ	对焊环 SE
10.00	0.50	0.03	0.50	0.06	0.50	0.04	0.50	0.09	0.50	0.04	0.50	0.50	0.50	0.04	0.50	0.04
15.00	0.50	0.04	0.50	0.07	0.50	0.06	0.50	0.11	0.50	0.06	0.50	0.50	0.50	0.06	0.50	0.06
20.00	0.57	0.07	0.57	0.11	1.00	0.09	1.00	0.23	1.00	0.09	1.00	0.50	1.00	0.09	1.00	0.09
25.00	0.50	0.11	0.50	0.15	1.00	0.14	1.00	0.30	1.00	0.14	1.00	0.50	1.00	0.14	1.00	0.14
32.00	1.00	0.14	1.00	0.19	2.00	0.18	2.00	0.36	2.00	0.18	2.00	0.50	2.00	0.18	2.00	0.18
40.00	1.50	0.18	1.50	0.24	2.00	0.22	2.00	0.46	2.00	0.22	2.00	0.50	2.00	0.22	2.00	0.22
50.00	1.50	0.24	1.50	0.32	2.50	0.32	2.50	0.65	2.50	0.32	2.50	1.00	2.50	0.32	2.50	0.32
65.00	2.00	0.31	2.00	0.45	3.00	0.41	3.00	0.88	3.00	0.41	3.00	1.00	3.50	0.43	3.50	0.43
80.00	3.00	0.45	3.00	0.61	3.50	0.56	3.50	1.07	3.50	0.56	3.50	1.00	4.00	0.61	4.00	0.61
100.00	3.00	0.64	3.00	0.73	4.50	0.78	4.50	1.28	4.50	0.78	4.50	1.50	6.00	0.93	6.00	0.93
125.00	4.00	0.94	4.00	0.96	5.50	1.13	5.50	1.64	5.50	1.13	5.50	1.50	8.00	1.30	8.00	1.30
150.00	4.50	1.22	4.50	1.01	7.00	1.46	7.00	1.96	7.00	1.46	7.00	2.00	10.00	1.90	10.00	1.90
200.00	6.50	2.54	6.50	1.73	9.00	2.98	9.00	2.81	9.50	2.98	9.50	3.00	14.00	3.78	17.50	4.20
250.00	8.50	3.37	8.50	2.32	11.50	3.90	11.50	3.52	14.00	3.98	14.00	3.50	19.50	5.75	28.50	6.84
300.00	11.50	4.68	11.50	2.77	13.00	5.17	13.00	3.89	18.50	5.99	18.50	5.50	26.00	8.25	40.50	10.28
350.00	16.00	5.79	16.00	4.73	19.50	6.71	19.50	7.50	27.50	8.42	27.50	10.00	41.00	10.61	60.80	14.28
400.00	19.00	6.78	19.00	5.83	26.50	7.97	26.50	9.38	35.00	10.38	35.00	12.50	54.00	14.37	88.00	22.69
450.00	23.50	7.81	23.50	7.02	32.50	8.92	32.50	10.30	45.00	12.33	45.00	16.50	63.00	16.08	90.00	26.57
500.00	25.50	8.89	25.50	8.30	39.00	10.26	39.00	12.59	65.00	14.50	65.00	21.50	82.00	22.76	118.00	34.73
600.00	33.50	10.75	33.50	9.34	52.50	12.70	52.50	14.29	94.00	20.72	94.00	28.50	124.50	30.23	186.00	51.74
