环松套法兰

翻边板式松套,钢制管法兰,翻边短节,板式松套,钢制管法兰

材料：不锈钢碳钢合金钢
交期：标准法兰常年现货
描述：联系站长免费领取法兰标准及重量表
规格： DN20-DN3000

产品详情

型式与尺寸

法兰型式	密封面型式	公称压力
		PN2.5 PN 6	PN 10 PN 16

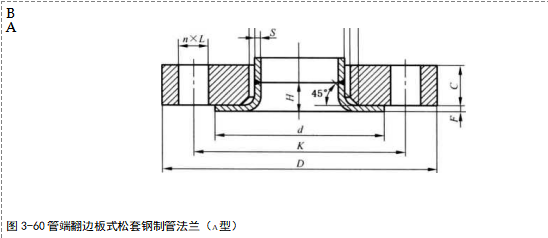

管端翻边板式松套钢制管法兰（A型）	突面（RF)	DN 10 ～DN 200

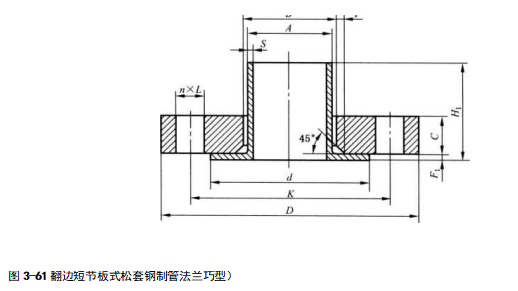

翻边短节板式松套钢制管法兰（B型）	突面（RF)	DN 10～DN 500	DN 10 ～DN 400

用PN标记的、翻边环板式松套钢制管法兰的型式包括管端翻边板式（A型）和翻边短节板式（B型）两种，

PN 10翻边环板式松套钢制管法兰尺寸（GB/T 9122—2010

公称尺寸 DN	法兰焊端外径 (钢管外径） A/mm		连接尺寸					法兰厚度 C/ mm	B/mm		E/ mm	d! mm	翻边短节
			法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径厂/ mm	螺栓
									系列 I	系列 n			H/ mm	HJ mm	F/ mm	FJ mm
	系列 I	系列 n				数量，"个	螺纹规格
10	17. 2	14	75	50	11	4	M10	12	21	18	3	35	7	35	2.5	2
15	21. 3	18	80	55	11	4	M10	12	25	22	3	40	7	38	2. 5	2
20	26. 9	25	90	65	11	4	M10	14	31	29	4	50	8	40	3	2.5
25	33. 7	32	100	75	11	4	M10	14	38	36	4	60	10	40	3	2. 5
32	42. 4	38	120	90	14	4	M12	16	46	42	5	70	12	42	3	3
40	48. 3	45	130	100	14	4	M12	16	53	50	5	80	15	45	3	3
50	60. 3	57	140	110	14	4	M12	16	65	62	5	90	20	45	4	3
65	76. 1	76	160	130	14	4	M12	16	81	81	6	110	20	45	4	3
80	88. 9	89	190	150	18	4	M16	18	94	94	6	128	25	50	4	3
100	114. 3	108	210	170	18	4	M16	18	120	114	6	148	25	52	4	4
125	139. 7	133	240	200	18	8	M16	20	145	139	6	178	25	55	4	4
150	168. 3	159	265	225	18	8	M16	20	174	165	6	202	25	55	4	4
200	219. 1	219	320	280	18	8	M16	22	226	226	6	258	30	62	4	5
250	273.0	273	375	335	18	12	M16	24	281	281	8	312	—	68	—	8
300	323.9	325	440	395	22	12	M20	24	333	333	8	365	?	68	—	8
350	355. 6	377	490	445	22	12	M20	26	365	386	8	415	—	68	—	8
400	406. 4	426	540	495	22	16	M20	28	416	436	8	465	—	72	—	8
450	457.0	480	595	550	22	16	M20	30	467	490	8	520	—	72	—	8
500	508.0	530	645	600	22	20	M20	30	519	540	8	570	—	75	—	8

PN 16翻边环板式松套钢制管法兰尺寸（GB/T 9122—2010〉

	法兰焊端外径		连接尺寸						B/mm					翻边短节
公称	(钢管外径）		法^	螺栓	螺栓	螺栓		法兰厚度 C/			E/ mm	d! mm
尺寸	A/mm		外径	孔中心圆	孔直				系列 I	系列 D			H/ mm	H,/ mm	F/ mm	F,/ mm
DN	系列 I	系列 0	D/ mm	直径 K/ mm	径L/ mm	数量 "/个	螺纹规格	mm
10	17. 2	14	90	60	14	4	M12	14	21	18	3	40	7	35	2. 5	2
15	21. 3	18	95	65	14	4	M12	14	25	22	3	45	7	38	2.5	2
20	26. 9	25	105	75	14	4	M12	16	31	29	4	58	8	40	3	2. 5
25	33. 7	32	115	85	14	4	M12	16	38	36	4	68	10	40	3	2. 5
32	42. 4	38	140	100	18	4	M16	18	46	42	5	78	12	42	3	3
4〇	48. 3	45	150	110	18	4	M16	18	53	50	5	88	15	45	3	3
50	60. 3	57	165	125	18	4	M16	20	65	62	5	102	20	45	4	3
65	76. 1	76	185	145	18	8"	M16	20	81	81	6	122	20	45	4	3
80	88. 9	89	200	160	18	8	M16	20	.94	94	6	138	25	50	4	3
100	114. 3	108	220	180	18	8	M16	22	120	114	6	158	25	52	4	4
125	139. 7	133	250	210	18	8	M16	22	145	139	6	188	25	55	4	4
150	168. 3	159	285	240	22	8	M20	24	174	165	6	212	25	55	5	5
200	219. 1	219	340	295	22	8	M20	26	226	226	6	268	30	62	6	6
250	273.0	273	405	355	26	12	M24	29	281	281	8	320	—	68	—	10
300	323.9	325	460	410	26	12	M24	32	333	333	8	378	—	68	—	10
350	355. 6	377	520	470	26	16	M24	35	365	386	8	438	—	68	—	10
400	406.4	426	580	525	30	16	M27	38	416	436	8	490	—	72	—	10

标记示例
公称尺寸DN 150、公称压力PN 10、A型管端翻边板式松套钢制管法兰（PL/P-A)、配用米制管（系列U )、法兰材料为Q235A,其标记为：
法兰 DN 150-PN 10 PL/P-A RF || Q235A GB/T 9122
公称尺寸DN 100、公称压力PN 6、B型翻边短节板式松套钢制管法兰、配用英制管（系列I )、法兰材料为Q235A，翻边短节材料为06Crl9Nil0,其标记为：
法兰 DN 100-PN 6 PL/P-B RF Q235A/06Crl9Nil0 GB/T 9122
