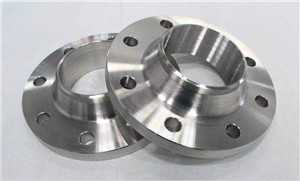

环松套法兰
-
在化工设计和生产过程中，由于使用到各种腐 蚀性的介质，比如海水、石灰石浆、各种酸碱等，因 此各种衬里管道得到广泛应用。衬里管道的使用 有其自身的特点，比如现场安装衬里成品管道不允 许动火焊接，即衬里管道需采用法兰连接，这样就 给施工带来了一些安装的麻烦，于是衬里管线对焊 环松套法兰的使用就有其十分重要的意义了。笔 者以下介绍对焊环松套法兰在衬里管线设计中的 灵活运用及设计技巧。

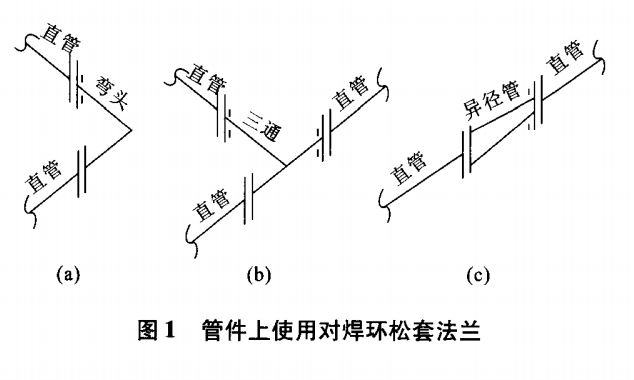

管件上使用对焊环松套法兰见图I。衬里管管 线上的标准管件均为工厂加工，在管道的安装过程 中，尤其碰到管道需要变向，或者支管与主管相连， 或者管道变径的时候，均容易出现法兰螺栓孔对接 困难等情况，此时在管件上利用对焊环松套法兰可 避免拆卸返工。因此，工程项目在设计阶段就应作 出管件对焊环松套法兰连接形式的规定，可一端、 两端或三端设置对焊环松套法兰，具体视项目规定，本着经济、节约的目的而定。一般情况下，弯头 和异径管的一端为对焊环松套法兰可满足要求，三 通的支管一端和主管一端规定为对焊环松套法兰 亦可满足要求。

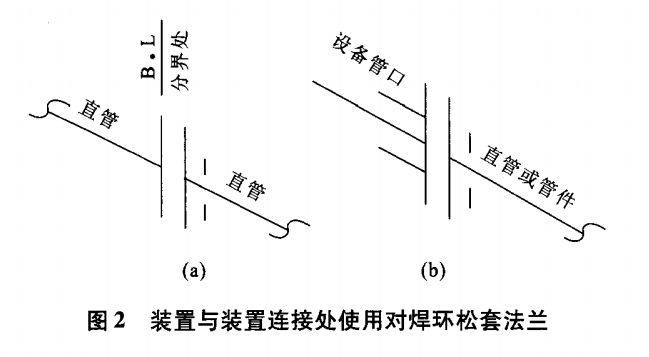

一般来说，较大的化工厂由于装置较多，管线 跨区域，就会出现设计分界甚至施工分界的问题。在项目设计阶段，装置分界处的管道对口连接，往 往只注重标高、定位和连接面形式的统一，而容易 忽视衬里管道连接处的安装方式。若是普通的施 工现场允许焊接，管道可直接焊接，施工简单方便， 但针对法兰连接的衬里管道，在连接处，不同的单 位或不同的人员施工就存在法兰螺栓孑L错位的问 题。有时尽管进行了衬里管道的预安装，但没有经 验的施工单位或人员往往注重了管道对口及调整 段长度的调整等，连接法兰的螺栓孔对位问题很容 易被忽略掉，这时若在设计成品中注明此处的连接 法兰为对焊环松套法兰，此问题就可轻易解决了。 管道分界连接处一边或两边都设计为对焊环松套 法兰均可，以避免重复返工。装置与装置连接处使 用对焊环松套法兰见图2。
(1)在衬里管线的设计中，是否使用对焊环松 套法兰，怎样使用对焊环松套法兰，可根据不同的 情况具体而定，也可和其他方法综合使用。
(2)带对焊环松套法兰的管段、管件不可作为 管道特殊件出现，在材料表中标识清楚即可。
(3)本着经济合理的原则，利用对焊环松套法兰 可使施工、安装更方便和后续管道更换更便利，同时为 项目的成功建成节约时间。
