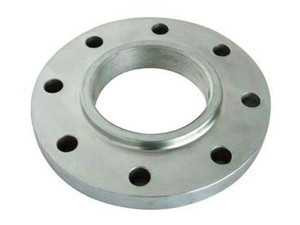

平焊法兰
-
用PN标记的带颈平焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围
用的公称压力和公称尺寸范围(GB/T 9116—2010)
密封面 型式 |
公称压力 | ||||
PN 6 | PN 10 | PN 16 | PN 25 PN 40 | PN 63 PN 100 | |
平面 (FF) |
DN 10 ~DN 300 | DN 10~DN 600 | DN 10 ~DN 1000 | DN 10 ~DN 600 | |
突面 (RF) |
DN 10~DN 300 | DN 10~DN 600 | DN 10 ~DN 1000 | DN 10~DN 600 | DN 10 ~DN 150 |
凹凸面 (MF) |
DN 10~DN 600 | DN 10 ~DN 1000 | DN 10~DN 600 | DN 10 ~DN 150 | |
榫槽面 (TG) |
DN 10~DN 600 | DN 10 ~DN 1000 | DN 10~DN 600 | DN 10 ~DN 150 | |
()形圈面 (OSG) |
DN 10~DN 600 | DN 10 ~DN 1000 | DN 10 ~DN 600 |
用PN标记的带颈平焊钢制管法兰型式包括平面、突面、凹凸面、榫槽面及形圈面5种,
、
用PN标记的法兰密封面尺寸见表3-68。
PN 6、PN 10、PN 16、PN 25、PN 40、PN 63及PN 100的平焊钢制管法兰尺寸见
、
用PN标记的法兰密封面尺寸见表3-68。
PN 6、PN 10、PN 16、PN 25、PN 40、PN 63及PN 100的平焊钢制管法兰尺寸见
公称 尺寸 DN |
公称压力 |
/" mm |
/" mm |
/" mm |
/«/ mm |
W/ mm |
X/ mm |
Y/ mm |
Z丨 mm |
a |
Ri/ mm |
||||
PN 6 | PN 10 | PN 16 | PN 25 | PN 40、PN 63、 PN 100 | |||||||||||
d/mm | |||||||||||||||
10 | 35 | 40 | 40 | 40 | 40 | 2 | 4.5 | 4.0 | 2.0 | 24 | 34 | 35 | 23 | — | 2.5 |
15 | 40 | 45 | 45 | 45 | 45 | 29 | 39 | 40 | 28 | — | |||||
20 | 50 | 58 | 58 | 58 | 58 | 36 | 50 | 51 | 35 | 41° | |||||
25 | 60 | 68 | 68 | 68 | 68 | 43 | 57 | 58 | 42 | ||||||
32 | 70 | 78 | 78 | 78 | 78 | 51 | 65 | 66 | 50 | ||||||
40 | 80 | 88 | 88 | 88 | 88 | 3 | 61 | 75 | 76 | 60 | |||||
50 | 90 | 102 | 102 | 102 | 102 | 73 | 87 | 88 | 72 | ||||||
65 | 110 | 122 | 122 | 122 | 122 | 95 | 109 | 110 | 94 | ||||||
80 | 128 | 138 | 138 | 138 | 138 | 106 | 120 | 121 | 105 | ||||||
100 | 148 | 158 | 158 | 162 | 162 | 5. 0 | 4. 5 | 2. 5 | 129 | 149 | 150 | 128 | 32° | 3 | |
125 | 178 | 188 | 188 | 188 | 188 | 155 | 175 | 176 | 154 | ||||||
I 150 | 202 | 212 | 212 | 218 | 218 | 183 | 203 | 204 | 182 | ||||||
200 | 258 | 268 | 268 | 278 | 285 | 239 | 259 | 260 | 238 |
带颈平焊钢制管法兰尺寸(GB/T 9116—2010)
公称 尺寸 DN |
钢管外径 A/ mm | 连接尺寸 |
法兰 厚度 C/mm |
法兰 高度 H/mm |
法兰颈 | 法兰内径 B/mm | |||||||
法兰 外径 D/mm |
螺栓孔 中心圆 直径 K/mm |
螺栓孔 直径 L/mm | 螺栓 | ||||||||||
数量 ”/个 |
螺纹 规格 |
N/mm |
rf mm |
||||||||||
系列I | 系列n | 系列I系列n | 系列I | 系列D | |||||||||
10 | 17. 2 | 14 | 75 | 50 | 11 | 4 | M10 | 12 | 20 | 25 | 4 | 18.0 | 15 |
15 | 21. 3 | 18 | 80 | 55 | 11 | 4 | M10 | 12 | 20 | 30 | 4 | 22.0 | 19 |
20 | 26. 9 | 25 | 90 | 65 | 11 | 4 | M10 | 14 | 24 | 40 | 4 | 27. 5 | 26 |
25 | 33. 7 | 32 | 100 | 75 | 11 | 4 | M10 | 14 | 24 | 50 | 4 | 34.5 | 33 |
32 | 42. 4 | 38 | 120 | 90 | 14 | 4 | M12 | 14 | 26 | 60 | 6 | 43. 5 | 39 |
40 | 48. 3 | 45 | 130 | 100 | 14 | 4 | M12 | 14 | 26 | 70 | 6 | 49. 5 | 46 |
50 | 60. 3 | 57 | 140 | 110 | 14 | 4 | M12 | 14 | 28 | 80 | 6 | 61. 5 | 59 |
65 | 76. 1 | 76 | 160 | 130 | 14 | 4 | M12 | 14 | 32 | 100 | 6 | 77.5 | 78 |
80 | 88. 9 | 89 | 190 | 150 | 18 | 4 | M16 | 16 | 34 | 110 | 8 | 90. 5 | 91 |
100 | 114. 3 | 108 | 210 | 170 | 18 | 4 | M16 | 16 | 40 | 130 | 8 | 116.0 | 110 |
125 | 139. 7 | 133 | 240 | 200 | 18 | 8 | M16 | 18 | 44 | 160 | 8 | 141. 5 | 135 |
150 | 168. 3 | 159 | 265 | 225 | 18 | 8 | M16 | 18 | 44 | 185 | 10 | 170.5 | 161 |
200 | 219. 1 | 219 | 320 | 280 | 18 | 8 | M16 | 20 | 44 | 240 | 10 | 221. 5 | 222 |
250 | 273.0 | 273 | 375 | 335 | 18 | 12 | M16 | 22 | 44 | 295 | 12 | 276. 5 | 276 |
300 | 323. 9 | 325 | 440 | 395 | 22 | 12 | M20 | 22 | 44 | 355 | 12 | 327.5 | 328 |
PN 40带颈平焊钢制管法兰尺寸(GB/T 9116—2010)
公称 尺寸 DN |
钢管外径 A/mm | 连接尺寸 |
法兰 厚度 C/mm |
法兰 高度 H/mm |
法兰颈 | 法兰内径 B/mm | |||||||
法兰 外径 D/mm |
螺栓孔 中心圆 直径 K/mm |
螺栓孔 直径 L/mm |
螺栓 | ||||||||||
数量 w/个 |
螺纹 规格 |
N/mm |
r/ mm |
||||||||||
系列I | 系列n | 系列I系列n | 系列I | 系列n | |||||||||
10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 16 | 22 | 30 | 4 | 18.0 | 15 |
15 | 21. 3 | 18 | 95 | 65 | 14 | 4 | M12 | 16 | 22 | 35 | 4 | 22.0 | 19 |
20 | 26. 9 | 25 | 105 | 75 | 14 | 4 | M12 | 18 | 26 | 45 | 4 | 27. 5 | 26 |
25 | 33. 7 | 32 | 115 | 85 | 14 | 4 | M12 | 18 | 28 | 52 | 4 | 34. 5 | 33 |
32 | 42. 4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 30 | 60 | 6 | 43. 5 | 39 |
