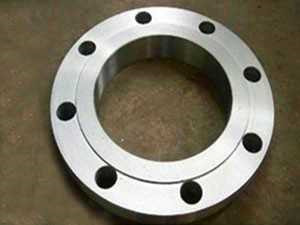

平焊法兰

用PN标记的板式平焊法兰尺寸

材料：不锈钢碳钢合金钢
交期：标准法兰常年现货
描述：联系站长免费领取法兰标准及重量表
规格： DN20-DN3000

产品详情

密封面型式	公称压力
密封面型式	PN 2. 5	PN 6	PN 10	PN 16	PN 25	PN 40	PN 63	PN 100
平面（FF)	DN 10 ～ DN 2000	DN 10 ～ DN 2000	DN 10 ～ DN 2000	DN 10 ～ DN 2000	DN 10 ～ DN 800	DN 10 ～ DN 600
突面（RF)	DN 10 ～ DN 2000	DN 10 ～ DN 2000	DN 10 ～ DN 2000	DN 10～ DN 2000	DN 10 ～ DN 800	DN 10 ～ DN 600	DN 10～ DN 400	DN 10 ～ DN 350

PN标记的板式平焊钢制管法兰的型式包括平面和突面两种，
PN 2. 5、PN 6、PN 10、PN 16、PN 25、PN 40、PN 63 及 PN 100 的板式平焊钢制管法兰尺寸

平焊法兰的尺寸标识

板式平焊钢制管法兰

2.5

、PN

40)

公称尺寸	钢管外径 A/mm			连	接尺	寸		法兰厚度			法^内径
			法兰	螺栓孔中心圆直径 K/mm	螺栓孔	螺	栓		密封面		B/mm
DN			外径		直径	数量 «/个	螺纹	C/mm
	系列I	系列n	D/mm		L/mm		规格		*cl/mm*	fi /mm	系列I	系列[1
10	17. 2	14	75	50	11	4	M10	12	35	2	18.0	15
15	21. 3	18	80	55	11	4	M10	12	40	2	22.0	19
20	26. 9	25	90	65	11	4	M10	14	50	2	27. 5	26
25	33. 7	32	100	75	11	4	M10	14	60	2	34. 5	33
32	42. 4	38	120	90	14	4	M12	16	70	2	43.5	39
40	48. 3	45	130	100	14	4	M12	16	80	3	49. 5	46
50	60. 3	57	140	110	14	4	M12	16	90	3	61. 5	59
65	76. 1	76	160	130	14	4	M12	16	110	3	77.5	78
80	88. 9	89	190	150	18	4	M16	18	128	3	90. 5	91
100	114. 3	108	210	170	18	4	M16	18	148	3	116.0	110
125	139. 7	133	240	200	18	8	M16	20	178	3	141. 5	135
150	168. 3	159	265	225	18	8	M16	20	202	3	170. 5	161
〔175)ⁿ	193. 7	—	295	255	18	8	M16	22	232	3	196	-
200	219. 1	219	320	280	18	8	M16	22	258	3	221. 5	222
〔225)^1>	245	—	345	305	18	8	M16	22	282	3	248	—
250	273. 0	273	375	335	18	12	M16	24	312	3	276.5	276
300	323. 9	325	440	395	22	12	M20	24	365	4	327. 5	328
350	355. 6	377	490	445	22	12	M20	26	415	4	359.5	380
400	406. 4	426	540	495	22	16	M20	28	465	4	411.0	430
450	457.0	480	595	550	22	16	M20	30	520	4	462.0	484
500	508.0	530	645	600	22	20	M20	30	570	4	513.5	534
600	610. 0	630	755	705	26	20	M24	32	670	5	616. 5	634
700	711.0	720	860	810	26	24	M24	40(36)²⁾	775	5	715	724
800	813.0	820	975	920	30	24	M27	44(38)²⁾	880	5	817	824
900	914. 0	920	1 075	1 020	30	24	M27	48(40)²⁾	980	5	918	924
1 000	1 016	1 020	1 175	1 120	30	28	M27	52(42)^2,	1 080	5	1 020	1 024
1 200	1 219	1 220	1 375	1 320	30	32	M27	60(44)²⁾	1 280	5	1 223	1 224
1 400	1 422	1 420	1 575	1 520	30	36	M27	65(48)^2>	1 480	5	1 426	1 424
1 600	1 626	1 620	1 790	1 730	30	40	M27	72(51)²⁾	1 690	5	1 630	1 624
1 800	1 829	1 820	1 990	1 930	30	44	M27	79(54)²⁾	1 890	5	1 833	1 824
2 000	2 032	2 020	2 190	2 130	30	48	M27	86(58)²⁾	2 090	5	2 036	2 024

公称尺寸	钢管外径 A/mm			连	接尺	寸		法兰厚度			法^内径
公称尺寸	钢管外径 A/mm		法兰	螺栓孔中心圆直径	螺栓孔	螺	栓	法兰厚度	密封面		B/mm
DN			外径		直径	数量	螺纹	C/mm
DN						数量	螺纹	C/mm
	系列I	系列11	D/mm	K/mm	L/mm	«/个	规格		d/mm	/i/mm	系列I	系列n
10	17. 2	14	75	50	11	4	M10	12	35	2	18.0	15
15	21. 3	18	80	55	11	4	M10	12	40	2	22.0	19
20	26. 9	25	90	65	11	4	M10	14	50	2	27. 5	26
25	33. 7	32	100	75	11	4	M10	14	60	2	34. 5	33
32	42. 4	38	120	90	14	4	M12	16	70	2	43.5	39
40	48. 3	45	130	100	14	4	M12	16	80	3	49. 5	46
50	60. 3	57	140	110	14	4	M12	16	90	3	61. 5	59
65	76. 1	76	160	130	14	4	M12	16	110	3	77. 5	78
80	88. 9	89	190	150	18	4	M16	18	128	3	90. 5	91
100	114.3	108	210	170	18	4	M16	18	148	3	116.0	110
125	139. 7	133	240	200	18	8	M16	20	178	3	141. 5	135
150	168. 3	159	265	225	18	8	M16	20	202	3	170. 5	161
〔175)"	193. 7	—	295	255	18	8	M16	22	232	3	196	—
200	219. 1	219	320	280	18	8	M16	22	258	3	221. 5	222
〔225)"	245	—	345	305	18	8	M16	22	282	3	248	—
250	273.0	273	375	335	18	12	M16	24	312	3	276.5	276
300	323. 9	325	440	395	22	12	M20	24	365	4	327.5	328
350	355. 6	377	490	445	22	12	M20	26	415	4	359. 5	380
400	406. 4	426	540	495	22	16	M20	28	465	4	411.0	430
450	457.0	480	595	550	22	16	M20	30	520	4	462.0	484
500	508.0	530	645	600	22	20	M20	30	570	4	513. 5	534
600	610.0	630	755	705	26	20	M24	32	670	5	616. 5	634
700	711.0	720	860	810	26	24	M24	40	775	5	715	724
800	813.0	820	975	920	30	24	M27	44	880	5	817	824
900	914. 0	920	1 075	1 020	30	24	M27	48	980	5	918	924
1 000	1 016	1 020	1 175	1 120	30	28	M27	52	1 080	5	1 020	1 024
1 200	1 219	1 220	1 405	1 340	33	32	M30	60	1 295	5	1 223	1 224
1 400	1 422	1 420	1 630	1 560	36	36	M33	72(68)	1 510	5	1 426	1 424
1 600	1 626	1 620	1 830	1 760	36	40	M33	80(76)²⁾	1 710	5	1 630	1 624
1 800	1 829	1 820	2 045	1 970	39	44	M3 6	88(84 )^2>	1 920	5	1 833	1 824
2 000	2 032	2 020	2 265	2 180	42	48	M39	96(92)²⁾	2 125	5	2 036	2 024

1) 对于铸铁法兰和铜合金法兰，该规格的法兰可能是4个螺拴孔的，因此，当制造厂和用户协商同意后，与铸铁法兰和铜合金法兰配对使用的钢制法兰可以采用4个螺栓孔。
2) 带括号尺寸不推荐使用，并且仅适用于船用法兰。
3) 用户可以根据计算确定法兰厚度。

标记示例
公称尺寸DN 600、公称压力PN 16、平面（FF)板式平焊钢制管法兰（PL)、配用米制管 (系列丨丨）、材料为Q235A，其标记为：
法兰 DN 600-PN16 PL FF[] Q235A GB/T9119
公称尺寸DN 150、公称压力PN 100、突面（RF)板式平焊钢制管法兰（PL)、配用英制管 (系列I )、材料为〇6Crl9NilO,其标记为：
法兰 DN 150-PN 100 PL RF 06Crl9Nil0 GB/T 9119
