人孔结构几乎是压力容器设计中不可缺少的 部分。从工艺需要的角度来说，要通过人孔进行 装、卸填料或者物料；从容器的结构来看，如果容 器有需要更换的内件，如塔盘、分布器及液体收集 器等，也需要通过人孔进出容器；从法规要求看， 《压力容器监察规程》第45条明确规定：为检查 压力容器在使用过程中是否产生裂纹、变形、腐蚀 等缺陷，压力容器应开设检查孔，检查孔包括人孔 和手孔。

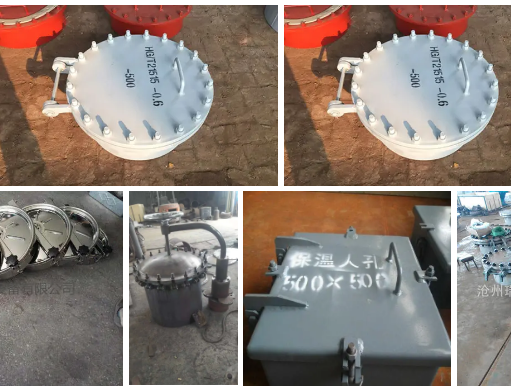

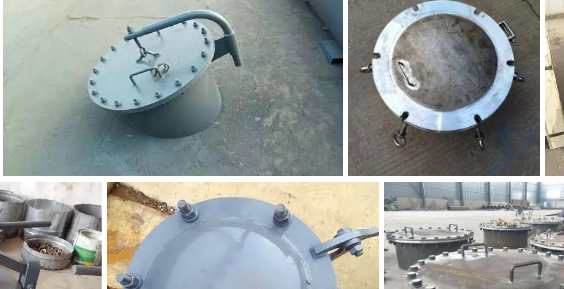

在标准范围内的人孔，如果公称压力、公称直 径都在标准范围内，标准中已经列出，在设计中直 接选用就可以了。当公称压力超出标准时，如果 压力不高，工艺操作没有特殊要求，也可直接选用 接管和法兰、盲法兰的组合结构；如果压力较高 时，再选用这样的结构，就会导致结构尺寸庞大。 若工艺要求需要经常拆卸，不仅工作量大，而且螺 栓容易损坏，造成成本增加。另外，现场多为空中 平台作业，容易形成安全隐患。综合考虑上述情 况，笔者设计出了一种厚壁管加快开盲板的组合 结构。

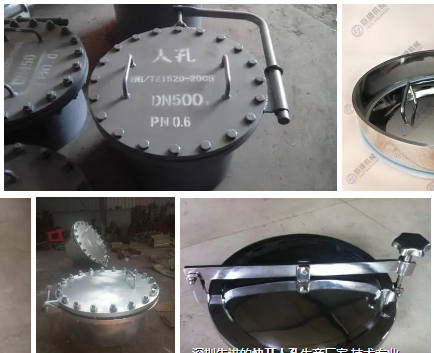

厚壁管加快开盲板的结构(图1)简单可靠， 因快开盲板一般由专业厂家制造，安全性能大大 提高。设计计算时，主要考虑厚壁管及补强计算， 不必再进行盲板及密封机构的计算，缩短了设计 周期。制造时仅保留了两道大的焊缝连接结构，关键点减少，减少了出问题的可能性。快开盲板 结构最大的优点就是可以快速打开，工作量小，满 足工艺频繁操作的需要，密封性能也比盲法兰好 得多。
以某工程设计的人孔结构为例，简要介绍一 下该种人孔结构的设计过程。 一直立式容器，设计压力P。=10MPa，设计温 度t=60。C，直径l 200mm，高度8 000mm，人孔处 高度为7m，有平台和内件，检修过程中需要打开 人孔；筒体材料为16MnR，其设计温度下的许用 应力[矿]‘=163MPa锻件为。
考虑结构的受力情况，根据文献[1]中的要 求，可以采用鞍放式结构；详细的技术要求可以参 照文献[1]附录中的部分确定。为保证安全性， 人孑L处的大角焊缝一定要全焊透，并且要进行磁 粉或者超声检测，合格级别根据容器的整体要求 在图中给出。为不造成应力集中，建议用大圆角 平滑过渡。 考虑快开盲板结构的密封性，快开盲板结构 不能与筒体一起进行热处理，因此采用局部热处 理的方法，但一定要有相应的工艺措施来保证，防 止产生二次局部应力。 快开盲板一定要在专业厂家的指导下进行组 装。且选用快开盲板时，应选用带有安全锁紧装 置的盲板，详细可以参照石油天然气行业标准 SY／T0556(快速开关盲板》。
通过工程实践证明，厚壁管加快开盲板结构 安全可靠、制造安装方便，可以满足工艺频繁开关 操作的需要，尤其是能满足高空平台操作的安全 性要求，同时现场打开时工作量小、劳动强度低、 现场反映良好。
