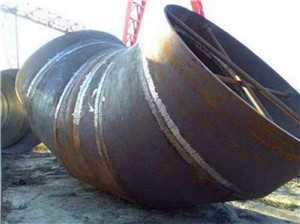

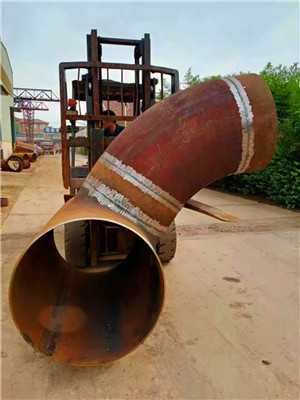

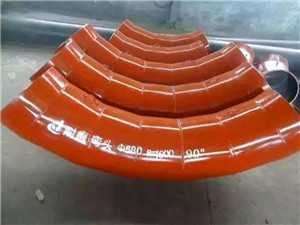

在化工管道施工中，对于管道直径较小的 (直径小于1200mm)多节弯头(虾米腰弯头)，采 用常规方法下料比较容易实现施工精度的准确控 制，同时壁厚对弯头制作影响较小；但在管道直 径较大的埋地管多节弯头(如直径2800mm)制 作中，采用常规下料方法对于保证施工精度就很 困难，此外，由于壁厚的影响在大管径多节弯头 制作中也很容易出现勾头，因此，对大管径多节 弯头结合实际进行制作方法的改进，减小及消除 影响施工精度的因素，对于管道工程施工具有积 极的意义：
多节弯头常规下料步骤一般如下．(以一节为 例，其余方法相同) 2．1．1先按实际尺寸画出弯头侧面投影，包括接 缝线。 2．1．2接线把每一个封闭线框图形分割成独立 的图形。 2．1．3取一个图样，(将中心线垂直的设置)画 在另一张纸上，沿图样高度画两条上下平行的横 线，并与中心线垂直，长度正好是图样直径的圆 周长。 2．1．4将图样垂直方向作等分，并作好标记，然 后将这些等分线垂直的画到刚才画的展开的长方 一36一 形内。 2．1．5将图样上斜线沿水平方向作等分。并平 行的拉到展开的图样上，并对应相应的点。把展 开样上得到的交点圆滑连接，就是展开的曲线。等 分作的越密，曲线越准。
多节弯头常规下料步骤一般如下．(以一节为 例，其余方法相同) 2．1．1先按实际尺寸画出弯头侧面投影，包括接 缝线。 2．1．2接线把每一个封闭线框图形分割成独立 的图形。 2．1．3取一个图样，(将中心线垂直的设置)画 在另一张纸上，沿图样高度画两条上下平行的横 线，并与中心线垂直，长度正好是图样直径的圆 周长。 2．1．4将图样垂直方向作等分，并作好标记，然 后将这些等分线垂直的画到刚才画的展开的长方 一36一 形内。 2．1．5将图样上斜线沿水平方向作等分。并平 行的拉到展开的图样上，并对应相应的点。把展 开样上得到的交点圆滑连接，就是展开的曲线。等 分作的越密，曲线越准。
现在计算机软件中有很多种制图软件具有计 算功能，采用制图软件绘制图形具备良好的便于 计算和提高效率。本文采用的是利用国产电子图 板CAXA制图软件进行计算下料，而不考虑使用 展开放样制作样板的常规方法，以提高制作精度。 首先在国产电子图板CAXA软件界面上做模 拟放样并等分圆周，并利用软件自带计算功能计 算出各等分点处素线的长度(精度可达0．01mm)， 然后将卷管按同样的份数等份，划出素线(随时检查，保证准确)，在素线上用计算出的素线长截 取线段，连接端点即可画出切割线。为提高计算 效率，消除累计误差，可以将每条素线所有截点 的位置全部算出(使用excel表格进行计算)，一 次画出。做法示意见图1。 这种方法通过对各截点的计算机准确计算， 大幅度降低了样板制作过程中的人为误差因素， 展开计算的数据比实物放样准确性得到较大提高， 而且因经过的工序少，减少了误差累计，更能保 证下料的精度。
采用本文中所使用的计算机软件辅助下料计 算和壁厚校正处理方法，通过对管道施工中大管 径埋地管多节弯头的划线、切割、开坡IEI、组对 等实际制作，取得了理想的效果，检查结果偏差 均小于O．I。，省时省料，且操作简单，大大提高 了工作效率。
