管帽-封头

封头-规格-尺寸-重量

材料：20# A105 Q235
交期：标准产品常年现货
描述：联系站长免费领取相关标准及重量表
规格： DN20-DN3000

产品详情

1、封头重量规格表

公称通径		近似重量 kg						近似体积 m³
DN	NPS	SCH10S	SCH20	STD	SCH40	XS	SCH80	近似体积 m³
700	28	-	77.0	58.4	-	77.0	-	0.136
750	30	52.5	85.0	64.0	-	85.0	-	0.157
800	32	-	96.0	75.0	130	96.0	-	0.178
850	34	-	109	82.0	150	109	-	0.202
900	36	-	120	91.0	178	120	-	0.226
950	38	-	-	99.0	-	130	-	0.284
1000	40	-	-	106	-	142	-	0.315
1050	42	-	-	115	-	150	-	0.347
1100	44	-	-	132	-	172	-	0.381
1150	46	-	-	140	-	186	-	0.416
1200	48	-	-	152	-	199	-	0.453

封头介绍

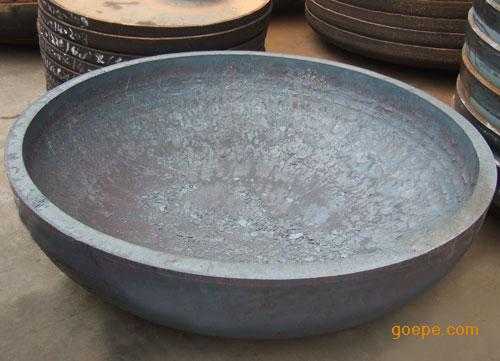

封头是指用以封闭容器端部使其内外介质隔离的元件，又称端盖。圆筒形容器的封头一般都是迥转壳体。按封头表面的形状可分为凸形、锥形、平板形和组合形。凸形封头是指外表面形状为凸面的封头，如半球形、椭圆形、碟形和无折边球形封头等。有的气瓶采用凸面向内的组合形底封头，既可保证强度，又能满足安全使用的需求。

3、

封头制造工艺流程

序号	工序名称	工序说明
序号	工序名称	工序说明
1	材料复检	依据相关标准进行原材料复检
2	领料	按任务单核对材料、领料
3	划线下料	根据产品规格计算下料尺寸，并做好标记移植，熔渣清理。
4	检验	按技术要求对下料几何尺寸、标记移植、表面质量进行确认
5	焊接成型	焊接温度：900-950 ℃；焊接速度：150-200mm/min首件必须经检验合格后，方可成批生产。加工过程中要严格控制加热温度。保证工件本体的基准中心面，内、外弧及周长要求的尺寸范围。
6	整形	1.按SH/T3408要求，校正端部口径 2.检查外形尺寸，高度应符合 SH/T3408规定要求；修磨内外壁面，光滑平整。 3.表面不得有凹坑、划痕、拉伤、裂纹、起皮等缺陷；
7	热处理	热处理方式：详见<<管件热处理工艺卡>>
8	坡口	压片移至切割平台，割枪固定旋转支架上，同时旋转支架找正。切割成形板片至要求尺寸，修磨坡口、清楚。
9	无损检测	1．100%MT，执行 JB/T4730-2005；
10	检验	按 SH/T3408对下料几何尺寸、标记移植、硬度、表面质量进行确认
11	标识	在显见部位喷涂标识，要求字迹清晰、牢固。内容包括：厂标、材质、规格、制造标准等。
12	终检	表面处理是否合格。标识内容是否完整及标识与产品是否相符
13	成品入库	根据需要进行保护。

封头的下料尺寸

序号	规格（外径）	下料直径	下料增厚量	备注
13	711	1000	2mm	GB/T12459
14	720	1010	2mm	GB/T12459
15	762	1040	2mm	GB/T12459
16	813	1090	2mm	GB/T12459
17	820	1100	2mm	GB/T12459
18	864	1143	2mm	SH/T3408
19	914	1190	2mm	SH/T3408
20	965	1282	2mm	SH/T3408
21	1016	1333	2mm	SH/T3408
22	1067	1384	2mm	SH/T3408
23	1118	1473	2mm	SH/T3408
24	1220	1575	2mm	SH/T3408
25	1321	1688	2mm	SH/T3408
26	1422	1815	2mm	SH/T3408
27	1478	1881	2mm	参SH/T3408
28	1524	1942	2mm	SH/T3408
29	1626	2064	2mm	SH/T3408
30	1727	2189	2mm	SH/T3408
31	1829	2323	2mm	SH/T3408
32	2032	2577	2mm	SH/T3408
