大口径对焊管件有标准内的允许公差，现将这个公差表提供给大家来进行参考，希望能帮助到大家。
沧州信益公司专业生产大口径的对焊管件。

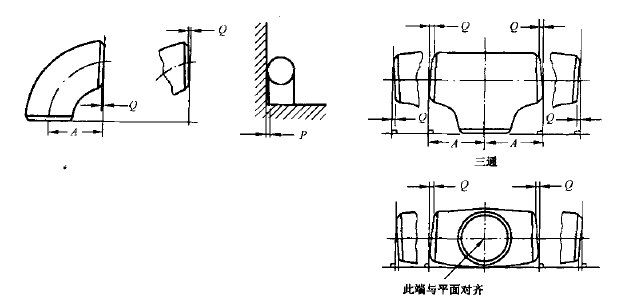

下面是公差简图：
公差 单位为毫米
| 所有管件 | 90°和45°弯头及三通中心至端面尺寸A,B,C,M |
异径头 和H |
管帽 总长 E |
形位公差 | |||||
|
公称尺寸 DN |
端部 外径 |
端部 内径 |
壁厚 |
弯头、三通、 异径接头 Q |
90°和45° 弯头、三通 P |
||||
| 150～200 |
+2.4 -1.6 |
±1.6 |
不小于 公称壁 厚的 87.5% |
±1.6 | ±1.6 | ±6 | 1.6 | 3.2 | |
| 250～450 |
+4.0 -3.2 |
±3.2 | ±2 | ±2 | ±6 | 3 | 9.5 | ||
| 500～600 |
+4.8 -3.2 |
±3.2 | ±2 | ±2 | ±6 | 4 | 9.5 | ||
| 650～750 |
+6.4 -4.8 |
±4.8 | ±2 | ±2 | ±10 | 5 | 10 | ||
| 800～1200 |
+6.4 -4.8 |
±4.8 | ±5 | ±5 | ±10 | 5 | 19 | ||
| 1300～1500 |
+6.4 -4.8 |
±4.8 | ±9.5 | ±9.5 | ±10 | 6.4 | 19 | ||
| 1600～2000 |
+9.5 -6.4 |
±6.4 | ±12.5 | ±12.5 | ±12.5 | 9.5 | 19 | ||
| 2100～2500 |
+12.5 -9.5 |
±9.5 |
+16 -12.5 |
+16 -12.5 |
+16 -12.5 |
16 | 25 | ||
| 2600～3000 |
+16 -12 |
±12 |
+20 -16 |
+20 -16 |
+20 -16 |
20 | 32 | ||
| 3100～4000 |
+16 -12 |
±12 | ±20 | ±20 | ±20 | 26 | 38 | ||
注：1、除用户对端部内径有特殊要求外，应优先保证端部外径和壁厚的极限偏差。
2、所有管件的圆度为直径正负偏差的绝对值之和，DN＞1200管件除端部外圆度≤2.5%D。
3、所有管件端部外径周长偏差≤0.5%πD，且不得大于20mm。
