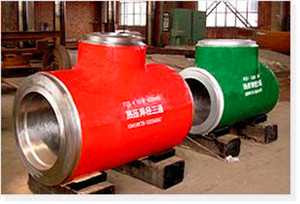

三通 高压给水三通焊接 材料：不锈钢 碳钢 合金钢 交期：标准产品常年现货 描述：联系站长免费领取相关标准及重量表 规格： DN20-DN3000 在线咨询 产品详情 核电站的安装中．常常会遇见二回路高压蒸汽和高压给水 管道三通的制作。在巴基斯坦核电站中我们成功地制作了枷lo 姗x 55 rnm的等径三通。现将焊接经验作如下简要介绍。 1、焊接性分析 母材为美国材料，牌号A106B，相当于中国的20"钢，该材 料具有良好的焊接性，但受厚度和结构形式的限制使焊接存在如 下困难：逼)坡口加工和组对困难。②焊道分布和焊接变形控制困 难。副旱前加热和焊后热处理困难。④焊缝检验困难。 2、焊前准备 针对上述困难焊接前需要做大量的准备工作 。由于坡日不规则无法用机械加工的方法完成，坡口加J：要 先划好相黄线并留出一定的余量，用火焰切割的方法进行粗加 工，然后用磨光机打磨直要求的坡口形式，坡口边组对边修正。 坡口组对要求很高，组对前坡『j问隙为4～5 mm，然后用630 ram×40 tam的圆钢进行点固焊(3 mJll长)。 3、焊接变形预测 三通的结构形式决定了焊缝分布极不均匀，由于管壁厚度 大，在焊接过程中焊缝收缩量随其厚度的增加而增大，焊接应力 叉集中在焊缝的一侧从而导致很大的焊接变形。根据焊缝的收缩 原理可预测焊接后会产生以下砖种主要的变形： (1)支管段的不垂直 支管段不垂直表现在其延径向的各个方向上都可能产生超 标的开：垂直度，但是在母管轴向上的收缩虽太，产生不垂直度的 可能性也最大，因为此方向上坡口最大．所需要的填充金属最 多。而在其他方向上的焊接变形相对要少一些。 (2)母管的不平行度 由于母管的焊缝均偏向其中心面的一侧。焊接时熔化的金 属收缩会使母管向焊缝的反方向凸起， 预防焊接变形的措施 钊对以上两种主要的变形采取r以下措施： (1)三通的制作采用垂直放置．并刚性固定，对一通的刚性 固定制作专门的固定平台(图1)，用专制的卡具固定母管两 端，母管和支管之间也要用槽钢进{j刚性固定．防止支管偏离。 (2)采取反变形法，用两个20 t的液压千斤顶在焊缝的正下 方使母管向上顶起2 HIRI左右．使母管产生一个相反方向上的变 形，阻抵消～部分母管的焊接变形。 (1)焊接时一定要有两名焊工接规定的焊接顺序对称施焊。 焊接共有8层，第8层；有13个焊道，手钨极氩弧焊打 底时要保证根部完全熔合，焊接电流减小可以减少热输入，也就 减少了焊缝的热收缩。焊缝收缩量一般为3—4 rtlnl。 焊后对焊缝按规定进行热处理。 (2)焊接接头的力学性能试验证明，各项指标均合格= 在焊接过程中焊接变形主要集中在前6层的焊接，当焊至 20 mm后，收缩量很小。但采用刚性固定和合理的焊接顺序， 支管的垂直度偏差一般可控制存I一2 5 mn·。母管的变形在l～ 2 film以内，正好可“抵消焊接前设置的反变形量。 3、为防止根部焊缝出现质量问题，在焊接到20 mrll时，对根 部进行一次x射线检查，结果合格后才能进行以下的焊接， 由于X射线检验影像质量达不到高质量底片要求．放最终 焊缝检验还需用超声波检验。超声波检验可以很好地对角焊缝内 部进行缺陷检验。宴践证明．采用上述焊接工艺制作大厚度的二通的方法是 有效的。
