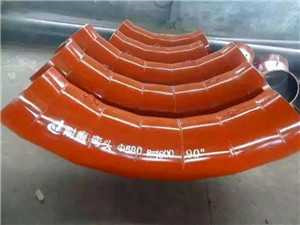

弯管 弯管耐磨罩弯制 材料：不锈钢 碳钢 合金钢 交期：标准产品常年现货 描述：联系站长免费领取相关标准及重量表 规格： DN20-DN3000 在线咨询 产品详情 在锅炉的过热器、省煤器管束受热面上，为防止高温 烟气冲刷对管子的磨损，烟气流动方向的管道外侧面大 多布置防磨罩。防磨罩的形状与被保护的管子外形相吻 合，在管子的弯曲部分布置有与管子外形形状相吻合的 双曲面防磨罩。锅炉管弯管防磨罩解决了炉膛水冷壁管、 过热器管、省煤器管、对流管、再热器管的磨损问题，为循 环流化床锅炉的长期、可靠运行提供了保证。随着我公司 循环流化床. 如图1。由 于弯管防磨罩 的形状、尺寸 不同，弯管防 磨罩的品种 多，过去对应 于每一种形 状、尺寸的弯 管防磨罩需设计一种弯管防磨罩压模，使得弯管防磨罩压 模品种繁多。使用传统弯管防磨罩压模存在许多问题：(1) 由于模具加工复杂、模具外形尺寸大，尺寸及形状精度不 易保证，耗费模具材料多。(2)由于受压制工件材质、成型 角度、压力及模具制作精度的影响防磨罩的回弹难以控 制，一旦模具制作完成成型角度确定，就无法试压后修正。 (3)采用模具压制时，工件内侧受压应力，成型角度大时容· 易出现工件内侧受压失稳起皱的现象。(4)由于受压模外 形尺寸的限制，弯管防磨罩的直段长度不可能过长，弯管防磨罩的直段长度长的工件必须拼接一段直管防磨罩，增 加了直管防磨罩的压制和拼接工序，增加了制造成本。 我们设计、制作了弯管防磨罩弯制胎具，此胎具可在 普通弯管机卜使用，一套胎具可满足同一种管子(即双曲 面弯管防磨罩的r相同)的同一种弯曲半径(即双曲面弯 管防磨罩的R相同)的所有角度、直段长度不同的弯管防 磨罩。如图2所示，弯制胎具由导板l、固定夹紧块2、弯管 模3、活动夹紧块4等组成。适用设备为WZ27Y—l 14CQ (左旋)弯管机。弯管模、导板材料为45钢，热处理要求：调 质处理HB235，圆弧表面淬火HRC45。由于弯管模成形面 为圆回转体，加工简便，胎具制造工艺性良好。 我公司在制作时时，利用可调式直管防磨罩压模将 工件压制成直管防磨罩。由于可调式直管防磨罩压模可 以满足尺寸在38～58mm范围内所有直管防磨罩的压制， 该尺寸范围基本覆盖我公司所有防磨罩产品。 液压支架抬底机构是液压支架在移架过程中，利用 抬底千斤顶的推力将底座前端抬起以减小移架阻力．加 快移架速度的一种装置。淮北矿区的煤层属三软煤层，地 质条件较差，支架底座容易陷人较软底板内．造成移架困 难，所以常设置抬底机构。但是对于薄煤层支架由于支架 高度受到限制．原抬底机构影响了支架的最低高度，无法 正常使用。为此，我们设计了一种新型悬浮式抬底机构。 回转角度确定，可以根据防磨罩的试弯情况确定工件回 弹角度的大小，从而修正弯管机的回转角度，对弯管机 回转角度进行设定调整，所以能保证弯制工件的成型角 度更好地符合设计图纸要求。由于是采用弯管机弯制防 瘩罩，和在压力机上压制弯管防磨罩不同，同一种管子 的同一种弯曲半径所使用的所有角度、直段长度不同的 弯管防磨罩，均可像锅炉管件的弯制一样可以在一套弯 管胎具上实现弯制。因此模具通用性好，弯制后工件照 片如图4。 弯管防磨罩弯制装置投入使用后。降低了产品的生 产制造成本．提高了企业的制造工艺水平，取得了良好的 经济效益。
